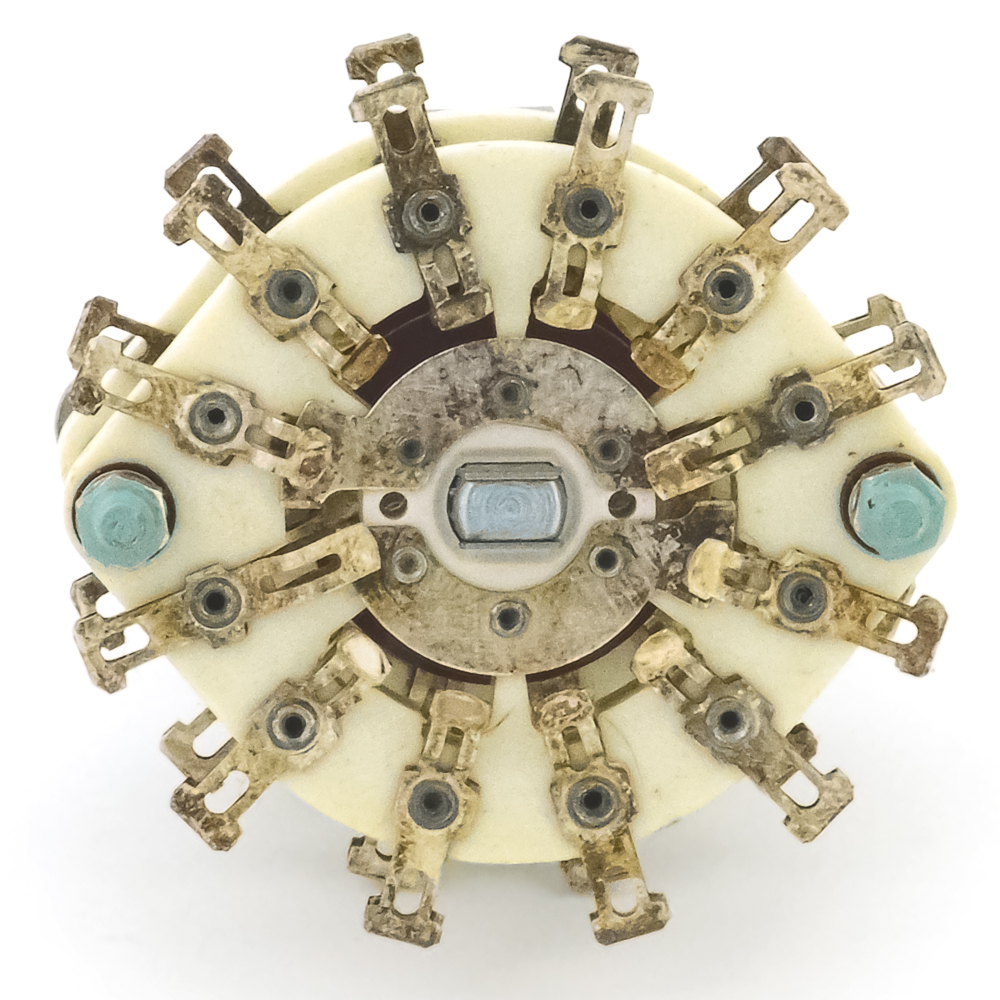

| Наименование | ПГК-4П4Н-К13Ш 4 положения 4 направления 3A(Ампер) 350V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный |
| Торговая марка |
АООТ Псковский з-д радиодеталей
|
| Страна изготовления | СССР |
| Дата изготовленияi | 1959-1991 |
| Нормы и требования | УСО.360.002 ТУ |
| Вид приемки i | "5"- ВП, ПЗ |
| Масса изделия, гр | 92 |
| Наличие паспорта - этикетки | нет |
| Транслитерация | PGK-4P4N-K13 |
| Вид упаковки | картонная коробка (9шт) |
| Состояние упаковки | заводская |
| ТУ | УСО.360.002 ТУ |
| Функциональная группа | Переключатели |
| Функциональный тип | Переключатель галетный |
| Серия переключателя | ПГК |
| Конструкция переключателя | открытого типа (без корпуса) |
| Количество плат (галет) | 2 платы (галеты) |
| Количество направлений | 4 |
| Количество положений | 4 |
| Расстояние между платами | 13 |
| Угол поворота, градусы | 30 |
| Тип валаi | сплошной с прямой лыской (ВС-3) |
| Форма вала | круглая |
| Диаметр вала (выступающей части) | 6 mm |
| Длина вала (длина выступающей части) | 20 mm |
| Вид выводов | под пайку |
| Материал выводов | латунь |
| Покрытие выводов | (Ag) серебро |

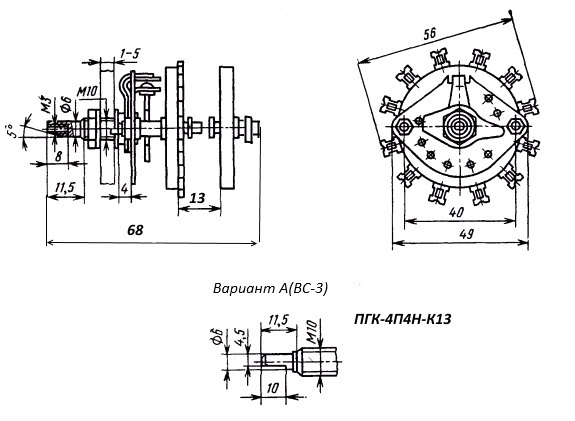

| Габаритные размеры L*W*H | 56х56х68 mm |
| Материал галет (плат) | керамика |
| Метод монтажа механический | на панель |
| Метод монтажа электрический | пайка |
| Фактическая маркировка | 4П4Н |
| Установочные размеры | Ø 10,2 mm |
| Режим работы (род тока) | постоянный, переменный |
| Тип ручки | поставляется отдельно |
| Количество выводов | 24 |
| Дополнительные характеристики | широкий контакт (буква "Ш" в маркировке) |
| Коммутируемое напряжение | 350 V |
| Коммутируемый ток | 3 А |
| Сопротивление контактов не более | 20 mΩ |
| Сопротивление изоляции | 5000 MΩ |
| Электрическая схема контактов галетных переключателей | 4 положения 4 направления |
| Максимальная коммутир.мощность | 70 W AC; 15 W DC |
| Электрическая прочность изоляции | 5000 V |
| Емкость между каждыми двумя контактами, не более | 1,5 pf |
| Емкость между корпусом и любым контактом, не более | 5 pf |
| Момент переключения | 0,39 – 1,17 N·m |
| Гарантийный срок (мес.) | 1 |
| Ресурс | 5000 циклов |
| Минимальная наработка | 5 000 час. |
| Интервал рабочих температур | от -60 до +85°C |
| Относительная влажность | 98% при температуре +35°С |
| Атмосферное давление | от 0,66 до 106,6 kPa |
| Климатическое исполнениеi | УХЛ |
