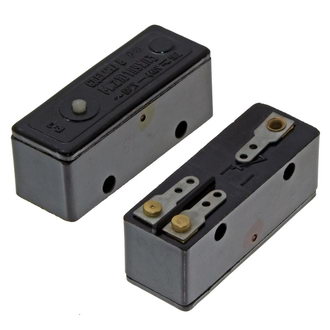

МП2101 исп.4 под пайку толкатель 2,5A(Ампер) 220VDC(Вольт) 380VAC(Вольт) Микропереключатель(арт. TP-1467)

on - (off); No name USSR; толкатель
СССР
Артикул (ID): TP-1467
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1974-1980
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ТУ 16-526.329-78
Подробная документация
Аналоги и альтернативы
ID: 334928
На складе 10 шт
  • Цена от 295 ₽
  • 1 шт 315 ₽
  • от 5 шт 295 ₽
Количество
Быстрый заказ

МП2101 исп.4 под пайку толкатель, предназначен для коммутации электрических цепей управления переменного тока напряжением до 380В частотой 50 Гц и 60 Гц, постоянного тока напряжением до 220В. Номинальный ток – 2,5А. Контактная группа 1 размыкающий, микровыключатель выполняет функцию выключения одного направления цепи. Расшифровка: МП – серия микропереключателя, 2 – номер разработки, 1 – степень защиты по ГОСТ 14255-69 (IP00), 01 – вид привода (толкатель), исп.4 – способ присоединения монтажных проводов: (пайка). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование МП2101 исп.4 под пайку толкатель 2,5A(Ампер) 220VDC(Вольт) 380VAC(Вольт) Микропереключатель
Торговая марка No name USSR
Страна происхождения СССР
Нормы и требования ТУ 16-526.329-78
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 26
Транслитерация MP2101 isp.4 Soldering pusher 2.5A(Ampere) 220VDC(Volt) 380VAC(Volt) Microswitch
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя МП2
Исполнение исполнение 4
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Усилие срабатывания 4 ± 2,5 N
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка

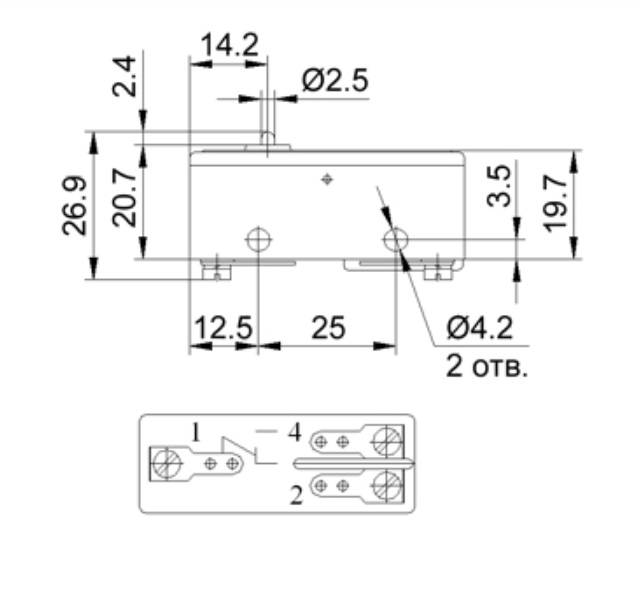

Установочные размеры 25 mm расстояние между монтажными отверстиями
Алгоритм работыi on - (off)
Электрическая схема контактов микропереключателей 1 размык.
Наличие индикации (цвет) нет
Габаритные размеры L*W*H 50х18х25 mm
Высота корпуса 22 mm
Длина корпуса 50 mm
Ширина корпуса 18 mm
Материал корпуса бакелит
Вид толкателя толкатель
Рабочий ход толкателя 0,4 +0,3/-0,2 mm
Материал ручки(кнопки)-толкателя металл
Покрытие ручки толкателя без покрытия
Цвет толкателя серый
Высота ручки толкателя 3 mm
Вид выводов лепесток
Материал выводов латунь
Покрытие выводов никель (Ni)
Фактическая маркировка МП2101 У4

Технические характеристики

Номинальный ток 2,5 A
Номинальное напряжение 220VDC ; 380VAC
Коммутируемая мощность, max до 300 W

Условия эксплуатации

Степень защиты IPi IP00
Интервал рабочих температур от -40 до +80°С
Климатическое исполнениеi У4
Относительная влажность 80% при температуре 20°С
Ресурс 20 000 000 циклов
МП2101 исп.4 под пайку толкатель 2,5A(Ампер) 220VDC(Вольт) 380VAC(Вольт) Микропереключатель   (datasheet)

Возможные аналоги

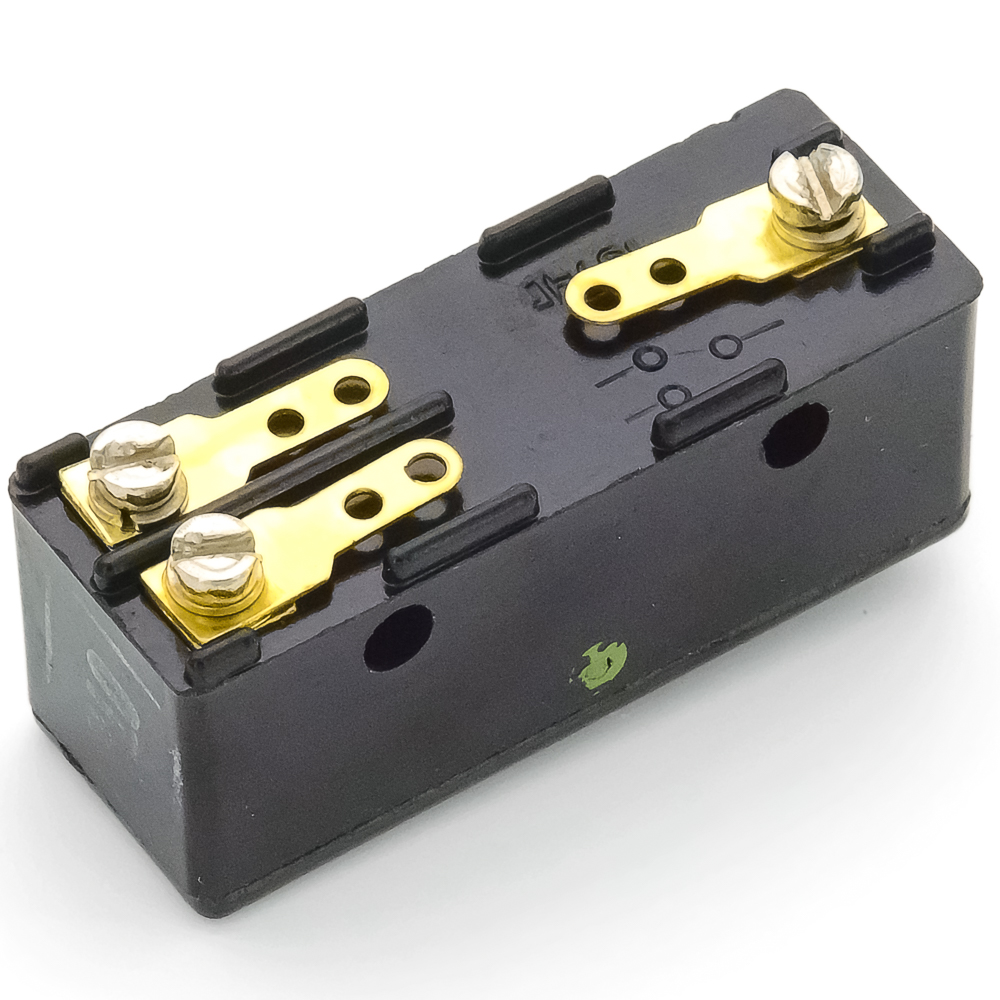

МП2101 исп.4 под пайку толкатель 10A(Ампер) 440VDC(Вольт) 660VAC(Вольт) Микропереключатель., фото
Артикул (ID): ZP-2571
МП2101 исп.4 под пайку толкатель 10A(Ампер) 440VDC(Вольт) 660VAC(Вольт) Микропереключатель.
  • 807.65 ₽ 1 шт.
  • 743.89 ₽ от 10 шт.

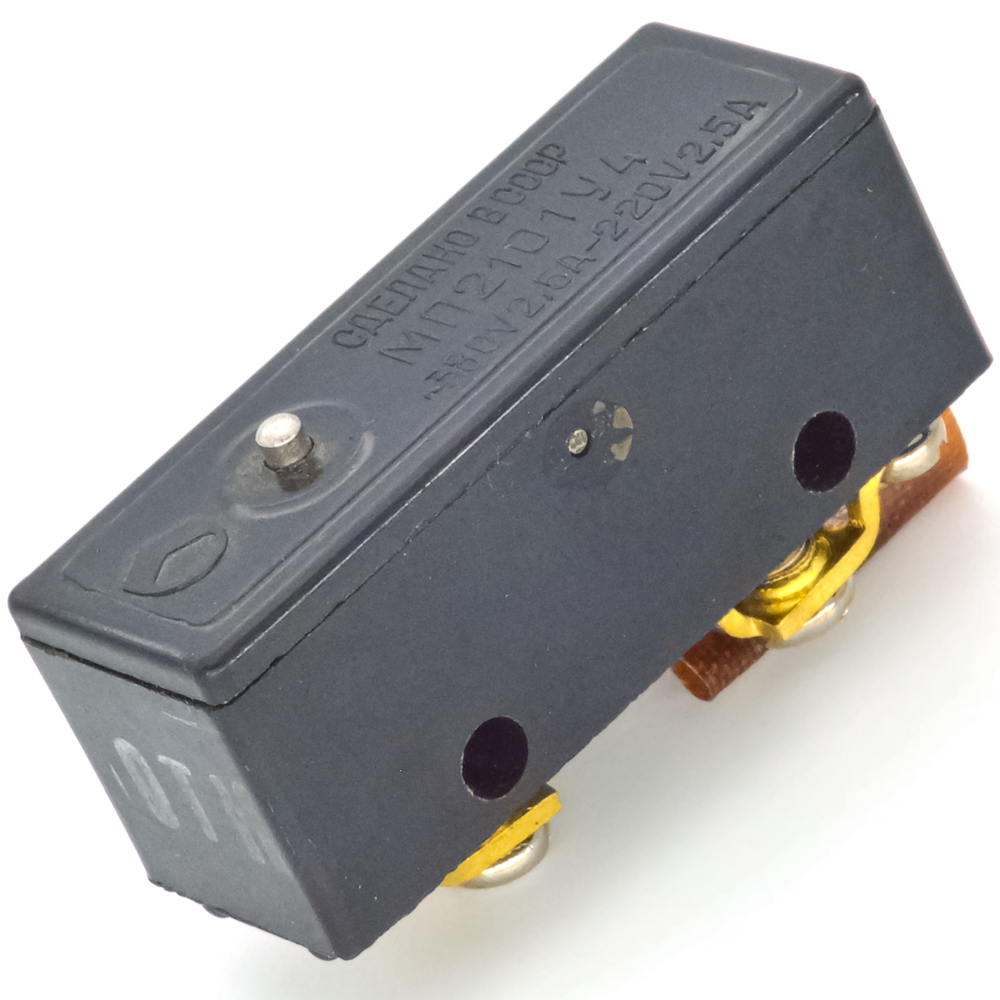

МП2101 исп.3 под винт толкатель 2,5A(Ампер) 220VDC(Вольт) 380VAC(Вольт) Микропереключатель, фото
Артикул (ID): TN-3320
МП2101 исп.3 под винт толкатель 2,5A(Ампер) 220VDC(Вольт) 380VAC(Вольт) Микропереключатель
