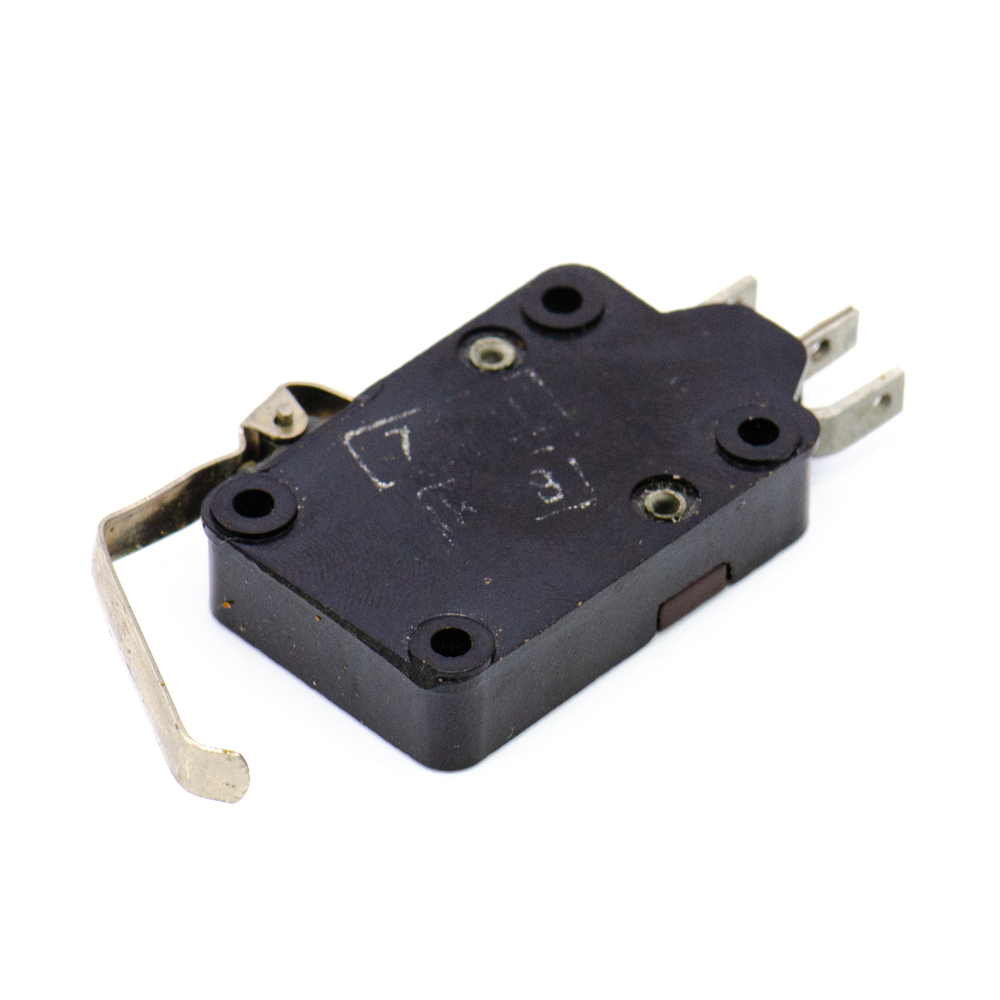

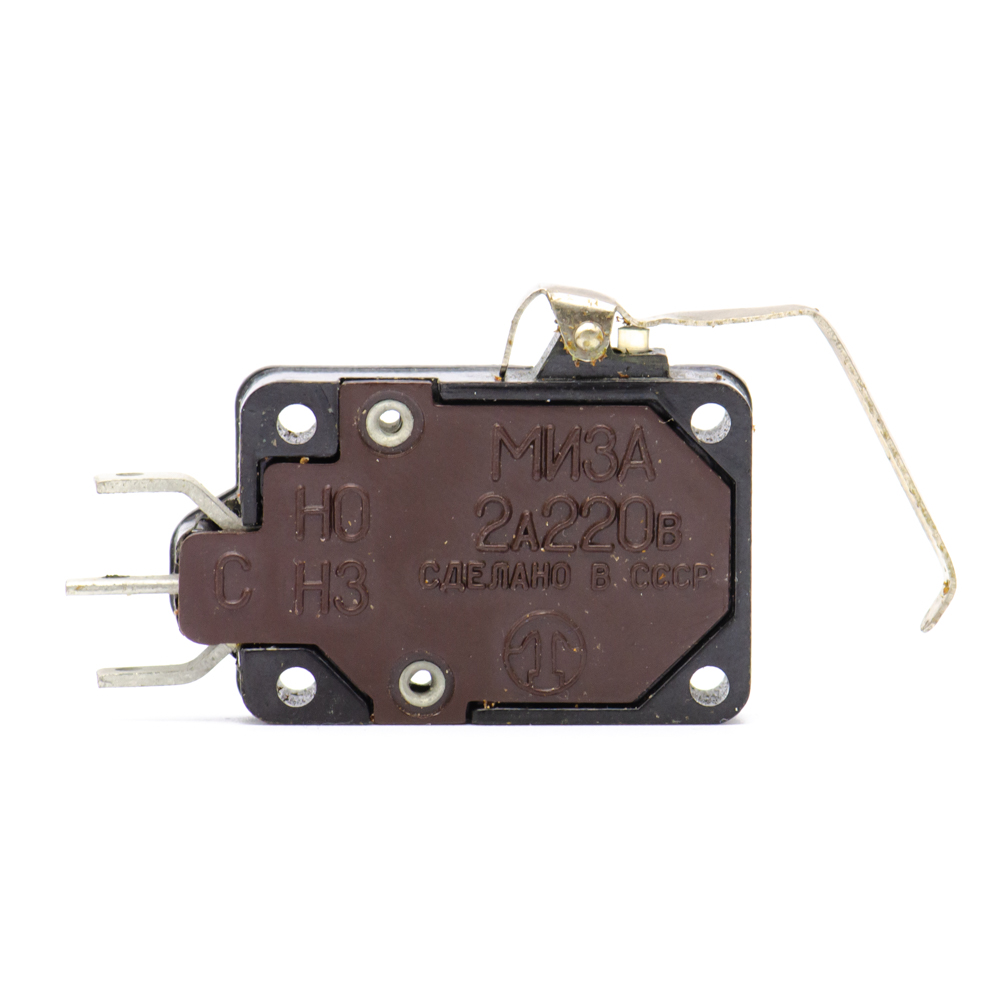

МИ3А 2A(Ампер) 220V(Вольт) Микропереключатель(арт. OP-1692)

on-(on); No name USSR; лапка изогнутая
СССР
Артикул (ID): OP-1692
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1978
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ТУ 25-7135.0001-87
Подробная документация
ID: 242326
На складе 3 шт
  • Цена от 649 ₽
  • 1 шт 649 ₽
Количество
Быстрый заказ

МИ3А Микропереключатель – однополюсный, малогабаритный с одним переключающим контактом. Предназначн для коммутации электрических цепей постоянного и переменного тока при напряжении не более 220 В и силе тока до 2,0 А. Используются для работы в качестве микропереключателей в системах управления и сигнализации электронной аппаратуры общего назначения. Микропереключатель выполнен в пластмассовом корпусе и крепится двумя винтами через отверстия в корпусе. Особенность МИ3А - ход толкателя от прямого до обратного срабатывания не регламентируется.  Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование МИ3А 2A(Ампер) 220V(Вольт) Микропереключатель
Торговая марка No name USSR
Страна происхождения СССР
Нормы и требования ТУ 25-7135.0001-87
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 8
Транслитерация mi3a--2a(amper)-220v(volt)-mikropereklyuchatel
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя МИ3
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка
Установочные размеры 16,5 mm расстояние между монтажными отверстиями
Алгоритм работыi on-(on)
Электрическая схема контактов микропереключателей 1 перекл.
Наличие индикации (цвет) нет
Габаритные размеры L*W*H 56х8х26 mm
Высота корпуса 22,5 mm
Длина корпуса 32 mm
Ширина корпуса 8 mm
Материал корпуса пластик
Вид толкателя лапка изогнутая
Материал ручки(кнопки)-толкателя металл
Покрытие ручки толкателя (Ni) никель
Цвет толкателя серый
Вид выводов лепесток
Материал выводов латунь
Покрытие выводов никель (Ni)
Фактическая маркировка МИ3А

Технические характеристики

Номинальный ток 2 A
Номинальное напряжение 220 V
Коммутируемая мощность, max 440 W

Условия эксплуатации

Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
МИ3А 2A(Ампер) 220V(Вольт) Микропереключатель   (datasheet)
