TB-3503 35A(Ампер) 600V(Вольт) Колодка клеммная винтовая с крышкой, Ruichi(арт. ZA-9436)

10 mm²; винт М4; терминал клеммный,зажим винтовой, клеммник, барьерный клеммный блок…; TBC…
КИТАЙ
Артикул (ID): ZA-9436
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
Аналоги и альтернативы
ID: 274271
На складе 2900 шт
  • Цена от 35.56 ₽
  • 1 шт 40.95 ₽
  • от 10 шт 37.71 ₽
  • от 100 шт 35.56 ₽
Количество
Быстрый заказ

TB-3503 Колодка клеммная винтовая с крышкой. Структура условного обозначения: TB – серия; 35 – номинальный ток (Ампер); 03 – количество клеммных пар. Представляет собой диэлектрический корпус, в котором закреплено несколько металлических контактов с узлами крепления к ним проводов. Клеммные колодки предназначены для присоединения и ответвления медных и алюминиевых проводников в электрических цепях переменного тока напряжением до 660 В частотой 50 Гц и применяются как комплектующие изделия в стационарных установках. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование TB-3503 35A(Ампер) 600V(Вольт) Колодка клеммная винтовая с крышкой, Ruichi
Торговая марка RUICHI
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 30
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка
Транслитерация TB-3503 35A(Ampere) 600V(Volt) Screw terminal block with lid, Ruichi

Основные параметры

Функциональная группа Клеммники
Функциональный тип колодка клеммная
Серия колодок клеммных/зажимов TB
Количество контактов 6 контактов
Количество клеммных пар 3 клеммных пары
Количество зажимаемых проводов 6
Сечение кабеля, AWG 8
Сечение кабеля, мм² 10 mm²
Метод монтажа механический на панель
Метод монтажа электрический винт М4

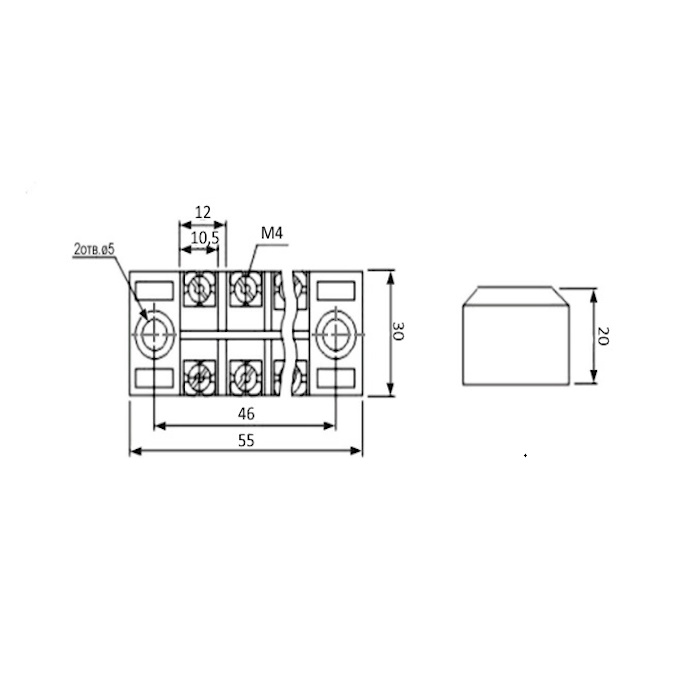

Установочные размеры 46 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 5 mm
Тип исполнения прямой
Материал контактов латунь
Материал изолятора модифицированный пластик
Шаг между рядами контактов 18 mm
Шаг контактов в ряду 12 mm
Количество рядов контактов 2
Габаритные размеры L*W*H 55х30х20 mm
Длина изолятора 55 mm
Ширина изолятора 30 mm
Высота изолятора 18 mm
Высота изолятора с крышкой 20 mm
Расположение присоединения проводов боковой
Исполнение контактов винт-винт
Цвет изолятора черный
Дополнительные характеристики разборная
Фактическая маркировка ТВ-3503
Другие наименования терминал клеммный,зажим винтовой, клеммник, барьерный клеммный блок…
Аналогичные серии TBC…
Рабочее положение любое

Технические характеристики

Номинальное напряжение 600 V
Номинальный ток 35 A

Условия эксплуатации

Степень защиты IPi IP00
Класс горючести UL94
Интервал рабочих температур от -40 до +80°С
TB-3503 35A(Ампер) 600V(Вольт) Колодка клеммная винтовая с крышкой, Ruichi   (datasheet)

Функциональные аналоги

ЗКВК 3503 ТВ АБК-СИЛА, фото
ЗКВК 3503 ТВ АБК-СИЛА

Возможные аналоги

ETBT14030K300Z ECE, фото
ETBT14030K300Z ECE
3-140 Cinch Connectivity Solutions, фото
3-140 Cinch Connectivity Solutions
0387700103 Molex, фото
0387700103 Molex
TB300-03 Eaton - Bussmann Electrical Division, фото
TB300-03 Eaton - Bussmann Electrical Division
