Скидка на  Конденсаторы электролитические
-20%

Z142V-20P 10A(Ампер) 300V(Вольт) 20 контактов, шаг 5,08mm, 1 ряд контактов Клеммник самозажимной, на плату ZTM-ELECTRO(арт. ZA-9702)

розетка прямая; 1,5 mm²; винт; FFKDS/V1-5.08…, KLS2-142V-5.08…, 142V-5,08…, MX122-508…, DG142V-5.08...; клеммный блок на 20 контактов
КИТАЙ
Артикул (ID): ZA-9702
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 418828
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Z142V-20P Клеммник нажимной  предназначен для монтажа на печатную плату. Система обозначений: Z142- серия, шаг 5.08 мм, V - прямой, 20P- количество контактов. Предназначен для соединения печатной платы с проводником сечением до 1,5 mm². Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Z142V-20P 10A(Ампер) 300V(Вольт) 20 контактов, шаг 5,08mm, 1 ряд контактов Клеммник самозажимной, на плату ZTM-ELECTRO
Торговая марка ZTM-ELECTRO
Страна изготовления КИТАЙ
Масса изделия, гр 22
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация Z142V-20P 10A(Amp) 300V(Volt) 20 contacts, pitch 5.08mm, 1 row of contacts Self-clamping terminal block, on board ZTM-ELECTRO
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник самозажимной
Серия клеммников Z142V
Типоконструкция розетка прямая
Сечение кабеля, мм² 1,5 mm²
Сечение кабеля, AWG 24 - 16
Количество контактов 20 контактов
Количество зажимаемых проводов 20
Способ подключения проводов самозажимной
Расположение присоединения проводов сверху
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический винт
Материал изолятора пластик PA66
Цвет изолятора зелёный
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 5,08 mm
Габаритные размеры L*W*H 104,14x13x17,38 mm
Длина изолятора 104,14 mm
Ширина изолятора 13 mm
Высота изолятора 13,88 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии FFKDS/V1-5.08…, KLS2-142V-5.08…, 142V-5,08…, MX122-508…, DG142V-5.08...
Другие наименования клеммный блок на 20 контактов

Технические характеристики

Номинальный ток 10 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C
Z142V-20P 10A(Ампер) 300V(Вольт) 20 контактов, шаг 5,08mm, 1 ряд контактов Клеммник самозажимной, на плату ZTM-ELECTRO   (datasheet)

Полные аналоги

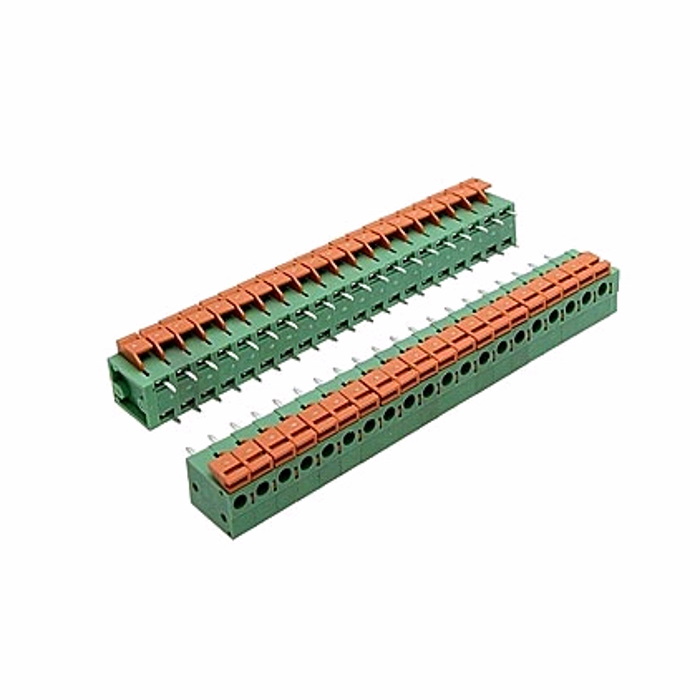

DG142V-5.08-03P-14-00A(H) DEGSON, фото
DG142V-5.08-03P-14-00A(H) DEGSON
DG142V-5.08-20 RUICHI, фото
DG142V-5.08-20 RUICHI

Функциональные аналоги

MX122-50820 DECA, фото
MX122-50820 DECA
142V-20P DINKLE, фото
142V-20P DINKLE
HA0300500000G ANYTEK, фото
HA0300500000G ANYTEK
FFKDS/V1-5.08-20 Phoenix, фото
FFKDS/V1-5.08-20 Phoenix

Возможные аналоги

TBL004V-508-20BE-2GY CUI Devices, фото
TBL004V-508-20BE-2GY CUI Devices
