DG801-03P-11-00A(H) 6A(Ампер) 300V(Вольт) 3 провода 6 контактов шаг Клеммник проходной винтовой, на плату, DEGSON(арт. ZU-1425)

розетка прямая; 0,5 - 2,5 mm²; винт; -; зажим-клемма, клеммная колодка, проходная 3-полюсная клемма….

DG801-03P-11-00A(H) Клеммник винтовой предназначен для монтажа на печатную плату. Система обозначений DG801-03P-11-00A(H): DG801-серия, 03P-количество контактов, 1-тип шага: одинарный, 1-цвет(серый), 00A(H)-дополнительные технические параметры. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование DG801-03P-11-00A(H) 6A(Ампер) 300V(Вольт) 3 провода 6 контактов шаг Клеммник проходной винтовой, на плату, DEGSON
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 5,1
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация DG801-03P-11-00A(H) 6A(Amp) 300V(Volt) 3 wires 6 contacts step Terminal block feed-through screw, DEGSON
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник проходной соединительный
Серия клеммников DG801
Типоконструкция розетка прямая
Сечение кабеля, мм² 0,5 - 2,5 mm²
Сечение кабеля, AWG 22 - 14
Количество контактов 6 контактов
Количество зажимаемых проводов 6
Способ подключения проводов винтовой
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический на плату
Метод монтажа электрический винт
Материал изолятора пластик PA66
Цвет изолятора серый
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 2
Габаритные размеры L*W*H 41,5х27,3х29 mm
Длина изолятора 41,5 mm
Ширина изолятора 27,3 mm
Высота изолятора 29 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Другие наименования зажим-клемма, клеммная колодка, проходная 3-полюсная клемма….

Технические характеристики

Номинальный ток 6 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение AC2500 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C

Полные аналоги

DG801-03P RUICHI, фото
DG801-03P RUICHI
DG801-03P-11-00A(H) DEGSON, фото
DG801-03P-11-00A(H) DEGSON

Функциональные аналоги

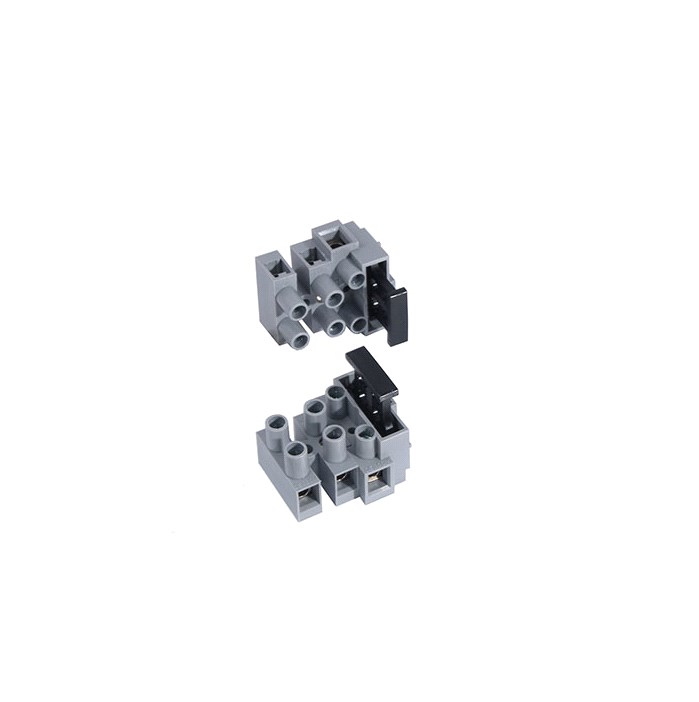

GT801-03P-11-00A(H) GOLTEN, фото
GT801-03P-11-00A(H) GOLTEN
KLS2-510EW-3Р KLS, фото
KLS2-510EW-3Р KLS
TM0319000000G ANYTEK, фото
TM0319000000G ANYTEK
