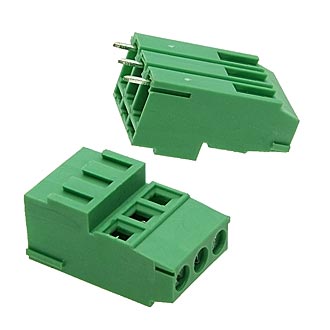

DG500H-5.0-03P-14-00A(H) 20A(Ампер) 300V(Вольт) 3 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON(арт. ZL-7938)

розетка угловая; 2,5 mm²; винт; YExx01510000G…, EEK500V…, MB622-500…, GT500H-5.0…; клеммный блок на 3 контакта
КИТАЙ
Артикул (ID): ZL-7938
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 419449
На складе 67 шт
  • Цена от 31.45 ₽
  • 1 шт 34.14 ₽
  • от 10 шт 31.45 ₽
Количество
Быстрый заказ

DG500H-5.0-03P-14-00A(H) Клеммник винтовой, на плату. Структура условного обозначения DG500H-5.0-03P-14-00A(H): DG500H – Серия (контакты и присоединяемые провода находятся под углом 90°, 5.0 - Шаг, мм, 03P - Количество контактов, 1-тип шага: одинарный, 4-цвет(зеленый), 00A(H)-дополнительные технические параметры. Клеммник с винтовыми зажимами предназначен для соединения печатной платы с проводником сечением до 2,5 mm². Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование DG500H-5.0-03P-14-00A(H) 20A(Ампер) 300V(Вольт) 3 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 4
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация DG500H-5.0-03P-14-00A(H) 20A(Amp) 300V(Volt) 3 contacts pitch 5.0mm, 1 row of contacts Screw terminal block, on the board, DEGSON
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник винтовой
Серия клеммников DG500H
Типоконструкция розетка угловая
Сечение кабеля, мм² 2,5 mm²
Сечение кабеля, AWG 28 - 12
Количество контактов 3 контакта
Количество зажимаемых проводов 3
Способ подключения проводов винтовой
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический винт
Материал изолятора пластик PA66
Цвет изолятора зелёный
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 5,0 mm

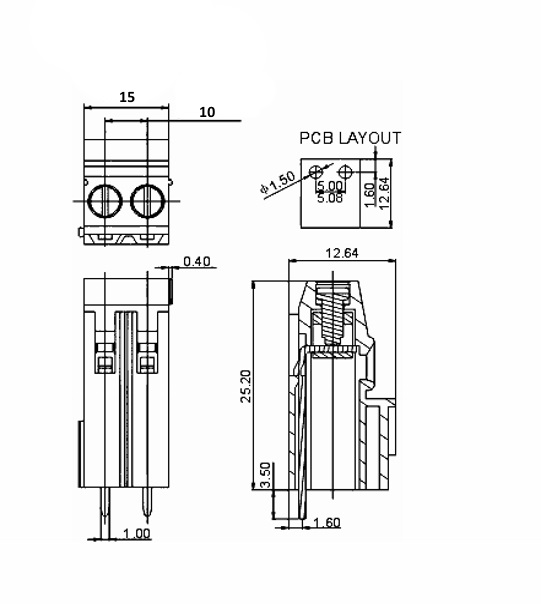

Габаритные размеры L*W*H 15х12,6х28,7 mm
Длина изолятора 15 mm
Ширина изолятора 12,6 mm
Высота изолятора 25,2 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии YExx01510000G…, EEK500V…, MB622-500…, GT500H-5.0…
Другие наименования клеммный блок на 3 контакта

Технические характеристики

Номинальный ток 20 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение AC2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C
DG500H-5.0-03P-14-00A(H) 20A(Ампер) 300V(Вольт) 3 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON   (datasheet)

Полные аналоги

DG500H-5.0-03P RUICHI, фото
DG500H-5.0-03P RUICHI
GT500H-5.0-03P-14-00A(H) Golten, фото
GT500H-5.0-03P-14-00A(H) Golten

Функциональные аналоги

ZEK500V-03P 20A(Ампер) 300V(Вольт) 3 контакта, шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату ZTM-ELECTRO, фото
Артикул (ID): ZA-9366
ZEK500V-03P 20A(Ампер) 300V(Вольт) 3 контакта, шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату ZTM-ELECTRO
  • 15.2 ₽ 1 шт.
  • 14 ₽ от 10 шт.
  • 13.2 ₽ от 100 шт.
YE0301510000G ANYTEK, фото
YE0301510000G ANYTEK
EEK500V-03P DINKLE, фото
EEK500V-03P DINKLE
MB622-50003 DECA, фото
MB622-50003 DECA

Возможные аналоги

DG500-5.0-03P-14-00A(H) 15A(Ампер) 300V(Вольт) 3 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON, фото
Артикул (ID): ZM-6832
DG500-5.0-03P-14-00A(H) 15A(Ампер) 300V(Вольт) 3 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON
  • 55.97 ₽ 1 шт.
  • 51.56 ₽ от 10 шт.
  • 48.61 ₽ от 100 шт.
DG129-5.0-03P-11-00A(H) DEGSON, фото
DG129-5.0-03P-11-00A(H) DEGSON
AK700/3-5,0-V/GRUEN PTR MESSTECHNIK, фото
AK700/3-5,0-V/GRUEN PTR MESSTECHNIK
L-KLS2-128I-5.00-03P-4S KLS, фото
L-KLS2-128I-5.00-03P-4S KLS
