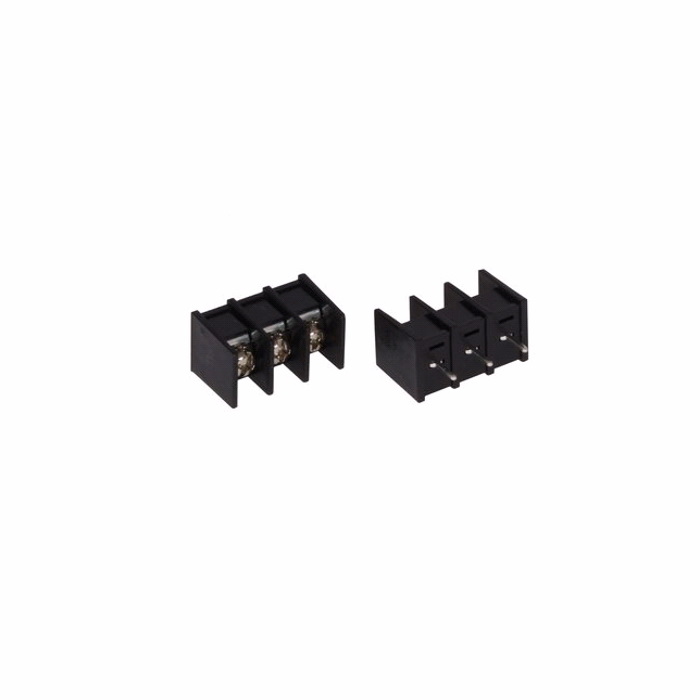

DG25C-B-03P-13-00A(H) 15A(Ампер) 300V(Вольт) 3 контакта шаг 7,62mm, 1 ряд контактов Клеммник барьерный винтовой, на плату, DEGSON(арт. ZL-639)

розетка прямая; 0,75 - 2,5 mm²; винт М3; T31-BM11…, DT-25-B01…; клеммные колодки

DG25C-B-03P-13-00A(H) - Клеммник барьерный винтовой, на плату, DEGSON. Система обозначений: DG25C-серия, 7.62-шаг, мм, 03P-количество контактов, 1-тип шага: одинарный, 00A(H)-дополнительные технические параметры. Предназначен для соединения печатной платы с проводником сечением 2,5 mm². Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование DG25C-B-03P-13-00A(H) 15A(Ампер) 300V(Вольт) 3 контакта шаг 7,62mm, 1 ряд контактов Клеммник барьерный винтовой, на плату, DEGSON
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 1
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация DG25C-B-03P-13-00A(H) 15A(Amp) 300V(Volt) 3 contacts pitch 7.62mm, 1 row of contacts Terminal block barrier screw, on the board, DEGSON
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип Клеммники барьерный винтовой
Серия клеммников DG25C
Типоконструкция розетка прямая
Сечение кабеля, мм² 0,75 - 2,5 mm²
Сечение кабеля, AWG 22 - 14
Количество контактов 3 контакта
Количество зажимаемых проводов 3
Способ подключения проводов винтовой
Расположение присоединения проводов сверху
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический винт М3
Материал изолятора пластик PA66
Цвет изолятора серый
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 7,62 mm

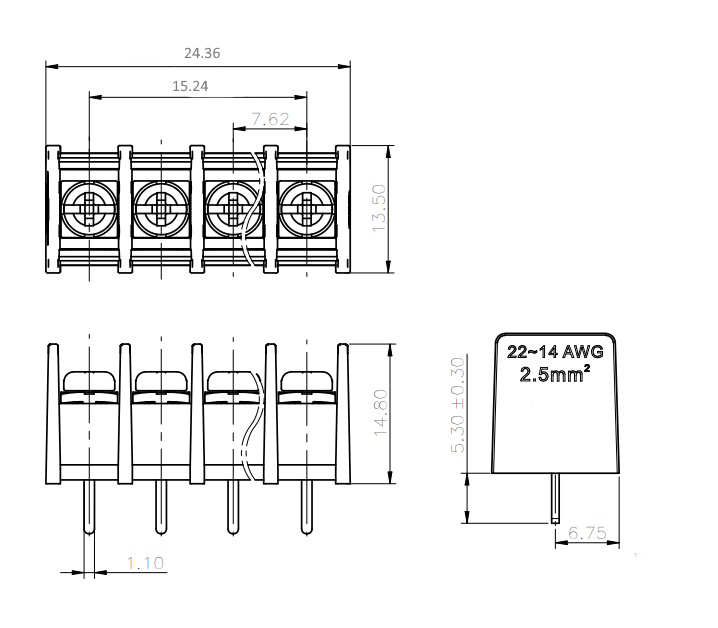

Габаритные размеры L*W*H 24,36x13,5x20,1 mm
Длина изолятора 24,36 mm
Ширина изолятора 13,5 mm
Высота изолятора 14,8 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии T31-BM11…, DT-25-B01…
Другие наименования клеммные колодки

Технические характеристики

Номинальный ток 15 A
Номинальное напряжение 300 V
Сопротивление изоляции 500 MΩ
Макс. или предельное рабочее напряжение AC2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C

Полные аналоги

DG25C-B-03 RUICHI, фото
DG25C-B-03 RUICHI
DG25C-B-03P-13-00A(H) GAOSONG, фото
DG25C-B-03P-13-00A(H) GAOSONG

Функциональные аналоги

DT-25-B01-03 DINKLE, фото
DT-25-B01-03 DINKLE
YK31303 ANYTEK, фото
YK31303 ANYTEK
T31-BM11-03 DECA, фото
T31-BM11-03 DECA
GT25C-B-03P-13-00A(H) Golten, фото
GT25C-B-03P-13-00A(H) Golten
