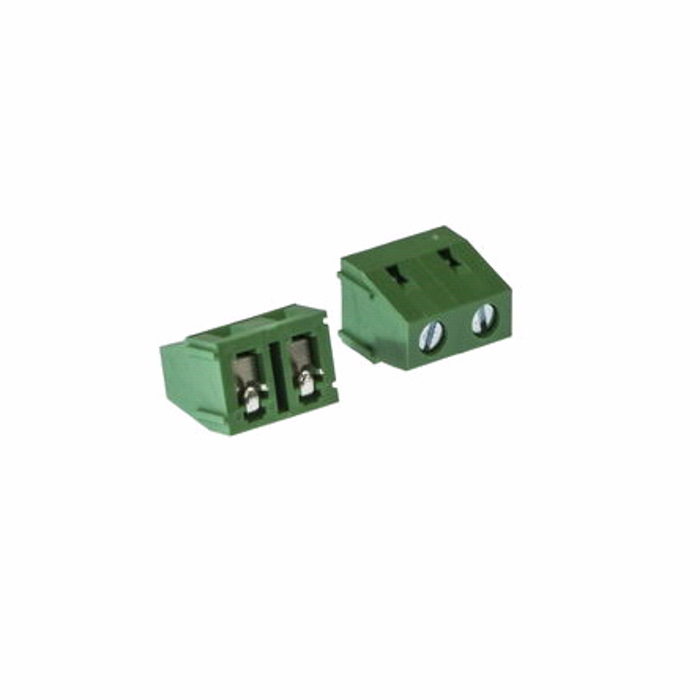

DG128-7.5-02P-14-00A(H) 15A(Ампер) 300V(Вольт) 2 контакта шаг 7,5mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON(арт. ZM-6809)

розетка угловая; 2,5 mm²; винт; MB310-750…, EBAG-xx-M…, DT128V-xxP…, GMKDS-1.5/xx…, WJ128-7.5…., RG128-7.5...; клеммный блок на 2 контакта

DG128-7.5-02P-14-00A(H) Клеммник винтовой, на плату. Структура условного обозначения DG128-7.5-02P-14-00A(H): DG128-серия, 7.5-шаг, мм, 02P-количество контактов, 1-тип шага: одинарный, 4-цвет(зеленый), 00A(H)-дополнительные технические параметры. Предназначен для соединения печатной платы с проводником сечением до 2,5 mm². Зажим типа торцевой контакт. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование DG128-7.5-02P-14-00A(H) 15A(Ампер) 300V(Вольт) 2 контакта шаг 7,5mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 3,13
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация DG128-7.5-02P-14-00A(H) 15A(Amp) 300V(Volt) 2 contacts pitch 7.5mm, 1 row of contacts Screw terminal block, on the board, DEGSON
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник винтовой
Серия клеммников DG128
Типоконструкция розетка угловая
Сечение кабеля, мм² 2,5 mm²
Сечение кабеля, AWG 24 - 12
Количество контактов 2 контакта
Количество зажимаемых проводов 2
Способ подключения проводов винтовой
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический винт
Материал изолятора пластик PA66
Цвет изолятора зелёный
Материал контактов латунь
Покрытие контактов фосфористая бронза
Количество рядов контактов 1
Шаг контактов в ряду 7,5 mm

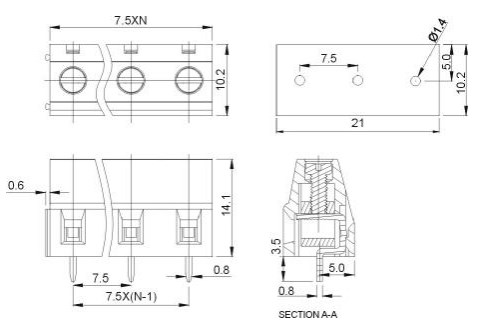

Габаритные размеры L*W*H 15x10,2х17,6 mm
Длина изолятора 15 mm
Ширина изолятора 10,2 mm
Высота изолятора 14,1 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии MB310-750…, EBAG-xx-M…, DT128V-xxP…, GMKDS-1.5/xx…, WJ128-7.5…., RG128-7.5...
Другие наименования клеммный блок на 2 контакта

Технические характеристики

Номинальный ток 15 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение VAC 2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C

Полные аналоги

DG128-7.5-02P-14-00A(H) RUICHI, фото
DG128-7.5-02P-14-00A(H) RUICHI
DG128-7.5-02P-14-00A(H) Degson, фото
DG128-7.5-02P-14-00A(H) Degson
1717020 Phoenix Contact, фото
1717020 Phoenix Contact
KLS2-128-7.50-02P-4S KLS, фото
KLS2-128-7.50-02P-4S KLS

Функциональные аналоги

282844-2 TE Connectivity, фото
282844-2 TE Connectivity
DG365-7.5-02P-12-00A(H) Degson, фото
DG365-7.5-02P-12-00A(H) Degson
1731022 Phoenix Contact, фото
1731022 Phoenix Contact
KLS2-300-7.5-02P-2S KSL, фото
KLS2-300-7.5-02P-2S KSL

Возможные аналоги

DT128V-02P Xinya, фото
DT128V-02P Xinya
DG300-7.5-02P-12 Degson, фото
DG300-7.5-02P-12 Degson
691216900002 Wurth Elektronik, фото
691216900002 Wurth Elektronik
1731462 TE Connectivity, фото
1731462 TE Connectivity
