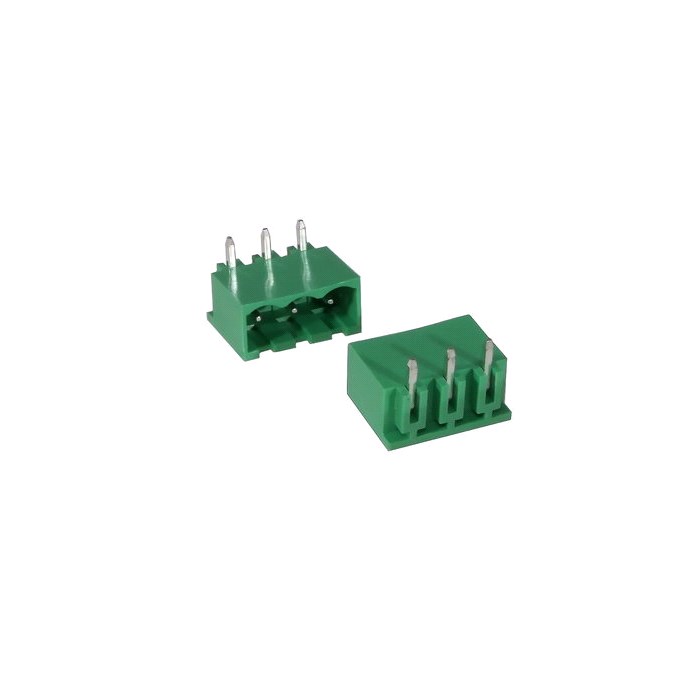

2EDGRC-5.0-03P-14-00A(H) 15A(Ампер) 300V(Вольт) 3 контакта, шаг 5mm, 1 ряд контактов Клеммник разъемный, на плату, DEGSON(арт. ZL-5115)

вилка угловая; -; пайка; WJ2EDGRC-5.0..., ME030-500..., OQxx71510000…, TBG-5.0-KW…; клеммник штепсельный, клеммник 3 контакта вилка, клеммная колодка...

2EDGRC-5.0-03P-14-00A(H) Клеммник разъемный на плату (вилка угловая). Совместимость: гнездо 03P 2EDGK, 2EDGKE, 2EDGKT, 2EDGKF, 2EDGKC, 2EDGKA, 2EDGKB, 2EDGKD, 2EDG-STD с шагом 5,0 мм. Структура условного обозначения 2EDGRC-5.0-03P-14-00A(H): 2EDGRC-серия, 5.0-шаг, мм, 03P-количество контактов, 1-тип шага: одинарный, 4-цвет(зеленый), 00A(H)-дополнительные технические параметры. Клеммник разъемный – это электромонтажное изделие, использующееся для соединения кабелей. Упрощает подключение электротехники и создание разводки, ускоряется выполнение работ. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2EDGRC-5.0-03P-14-00A(H) 15A(Ампер) 300V(Вольт) 3 контакта, шаг 5mm, 1 ряд контактов Клеммник разъемный, на плату, DEGSON
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 1,5
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация 2EDGRC-5.0-03P-14-00A(H) 15A(Amp) 300V(Volt) 3 contacts, pitch 5mm, 1 row of contacts Terminal block detachable, on the board, DEGSON
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник разрывной
Серия клеммников 2EDGRC
Типоконструкция вилка угловая
Количество контактов 3 контакта
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический пайка
Метод сочленения врубной
Материал изолятора пластик PA66
Цвет изолятора зелёный
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 5,0 mm
Габаритные размеры L*W*H 16,4х12,2x12,1 mm
Длина изолятора 16,4 mm
Ширина изолятора 8,2 mm
Высота изолятора 12,1 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии WJ2EDGRC-5.0..., ME030-500..., OQxx71510000…, TBG-5.0-KW…
Другие наименования клеммник штепсельный, клеммник 3 контакта вилка, клеммная колодка...

Технические характеристики

Номинальный ток 15 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение VAC 2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C

Полные аналоги

2EDGRC-5.0-03P RUICHI, фото
2EDGRC-5.0-03P RUICHI
2EDGRC-5.0-03P-14-00A(H) GOLTEN, фото
2EDGRC-5.0-03P-14-00A(H) GOLTEN
2EDGRC-5.0-03P-14-00A(H) GAOSONG, фото
2EDGRC-5.0-03P-14-00A(H) GAOSONG

Функциональные аналоги

ME030-50003 DECA, фото
ME030-50003 DECA
5EHDRC-03P DINKLE, фото
5EHDRC-03P DINKLE
OQ0371510000G ANYTEK, фото
OQ0371510000G ANYTEK
TBG-5.0-KW-3P  XINYA, фото
TBG-5.0-KW-3P XINYA

Возможные аналоги

MSTBA 2.5/3-G PHOENIX CONTACT, фото
MSTBA 2.5/3-G PHOENIX CONTACT
EBQA-03-C-C ADAM TECH, фото
EBQA-03-C-C ADAM TECH
XY2500R-D(5.0)-3PIN XINYA, фото
XY2500R-D(5.0)-3PIN XINYA
SL 5.00/03/90B WEIDMULLER, фото
SL 5.00/03/90B WEIDMULLER
