Скидка на  Конденсаторы электролитические
-20%

2EDGKA-5.0-03P-14-00A(H) 15A(Ампер) 300V(Вольт) 3 контакта, шаг 5mm, 1 ряд контактов Клеммник разъемный винтовой, на кабель, DEGSON(арт. ZL-8683)

розетка угловая; 2,5 mm²; винт; MVSTBR 2.5/xx-ST-5.0, BLZ 5.00…, 5ESDP-XXP, MC200-E1…, 2EDGKA-5.0...; клеммник штепсельный, клеммник 3 контакта гнездо, клеммная колодка...
КИТАЙ
Артикул (ID): ZL-8683
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 327137
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

2EDGKA-5.0-03P-14-00A(H) Клеммник разъемный винтовой, на кабель (розетка угловая). Совместимость вилки 03P: 2EDGR, 2EDGV, 2EDGVC, 2EDGRC, 2EDGRT, 2EDGVT, 2EDGRTC, 2EDGVTC, 2EDGVH, 2EDGRH с шагом 5,0 мм. Структура условного обозначения 2EDGKA-5.0-03P-14-00A(H): 2EDGKA-серия, 5.0-шаг, мм, 03P-количество контактов, 1-тип шага: одинарный, 4-цвет(зеленый), 00A(H). Клеммник разъемный – это электромонтажное изделие, использующееся для соединения кабелей. Упрощает подключение электротехники и создание разводки, ускоряется выполнение работ.  Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2EDGKA-5.0-03P-14-00A(H) 15A(Ампер) 300V(Вольт) 3 контакта, шаг 5mm, 1 ряд контактов Клеммник разъемный винтовой, на кабель, DEGSON
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 2,3
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация 2EDGKA-5.0-03P-14-00A(H) 15A(Amp) 300V(Volt) 3 contacts, pitch 5mm, 1 row of contacts Terminal block detachable screw, on cable, DEGSON
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник разрывной
Серия клеммников 2EDGKA
Типоконструкция розетка угловая
Сечение кабеля, мм² 2,5 mm²
Сечение кабеля, AWG 28 - 12
Количество контактов 3 контакта
Количество зажимаемых проводов 3
Способ подключения проводов винтовой
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический на кабель
Метод монтажа электрический винт
Метод сочленения врубной
Материал изолятора пластик PA66
Цвет изолятора зелёный
Материал контактов Cu+Ni (медь+никель)
Покрытие контактов фосфористая бронза
Количество рядов контактов 1
Шаг контактов в ряду 5,0 mm

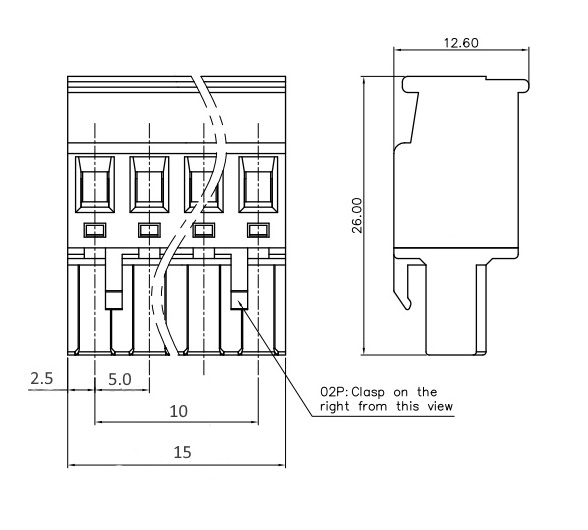

Габаритные размеры L*W*H 15x12,6х26 mm
Длина изолятора 15 mm
Ширина изолятора 12,6 mm
Высота изолятора 26 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии MVSTBR 2.5/xx-ST-5.0, BLZ 5.00…, 5ESDP-XXP, MC200-E1…, 2EDGKA-5.0...
Другие наименования клеммник штепсельный, клеммник 3 контакта гнездо, клеммная колодка...

Технические характеристики

Номинальный ток 15 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение AC1600 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C
2EDGKA-5.0-03P-14-00A(H) 15A(Ампер) 300V(Вольт) 3 контакта, шаг 5mm, 1 ряд контактов Клеммник разъемный винтовой, на кабель, DEGSON   (datasheet)

Полные аналоги

2EDGKA-5.0-03 RUICHI, фото
2EDGKA-5.0-03 RUICHI
2EGTKA-5.0-03P-14-00A(H) GOLTEN, фото
2EGTKA-5.0-03P-14-00A(H) GOLTEN
XY2500F-AV(5.0)-3P XINYA, фото
XY2500F-AV(5.0)-3P XINYA

Функциональные аналоги

MC200-E103 DECA, фото
MC200-E103 DECA
5ESDP-3P DINKLE, фото
5ESDP-3P DINKLE
BLZ 5.00/03/90 WEIDMULLER, фото
BLZ 5.00/03/90 WEIDMULLER
MVSTBR 2.5/ 3-ST PHOENIX CONTACT, фото
MVSTBR 2.5/ 3-ST PHOENIX CONTACT
TS03715A0000G ANYTEK, фото
TS03715A0000G ANYTEK

Возможные аналоги

ED1100/3 On Shore, фото
ED1100/3 On Shore
691351700003 Wurth Elektronik, фото
691351700003 Wurth Elektronik
39523-2003 Molex, фото
39523-2003 Molex
EB9A-03-C ADAM TECH, фото
EB9A-03-C ADAM TECH
