15EDGA-3.81-04P-14-00A(H) 8A(Ампер) 300V(Вольт) 4 контакта, шаг 3,81mm, 1 ряд контактов Клеммник разъемный на плату, DEGSON.(арт. ZP-6089)

розетка угловая; -; пайка; WJ15EDGA-3.81…; клеммник штепсельный, клеммник 4 контакта гнездо, клеммная колодка...

15EDGA-3.81-04P-14-00A(H) Клеммник разъемный на плату (розетка угловая). Совместимость: вилки 04P 15EDGRC, 15EDGVC, 15EDGRC-LD с шагом 3,81 мм. Структура условного обозначения 15EDGA-3.81-04P-14-00A(H): 15EDGA-серия, 3.81-шаг, мм, 04P-количество контактов, 4-цвет(зеленый), 00A(H)-дополнительные технические параметры. Клеммник разъемный – это электромонтажное изделие, используемое для соединения кабелей. Упрощает подключение электротехники и создание разводки, ускоряется выполнение работ.  Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 15EDGA-3.81-04P-14-00A(H) 8A(Ампер) 300V(Вольт) 4 контакта, шаг 3,81mm, 1 ряд контактов Клеммник разъемный на плату, DEGSON.
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 4
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация 15EDGA-3.81-04P-14-00A(H) 8A(Amp) 300V(Volt) 4 contacts, 3.81mm Terminal block detachable on the board, DEGSON
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник разрывной
Серия клеммников 15EDGA
Типоконструкция розетка угловая
Количество контактов 4 контакта
Количество зажимаемых проводов 4
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический пайка
Метод сочленения врубной
Материал изолятора пластик PA66
Цвет изолятора зелёный
Материал контактов Cu+Ni (медь+никель)
Покрытие контактов фосфористая бронза
Количество рядов контактов 1
Шаг контактов в ряду 3,81 mm

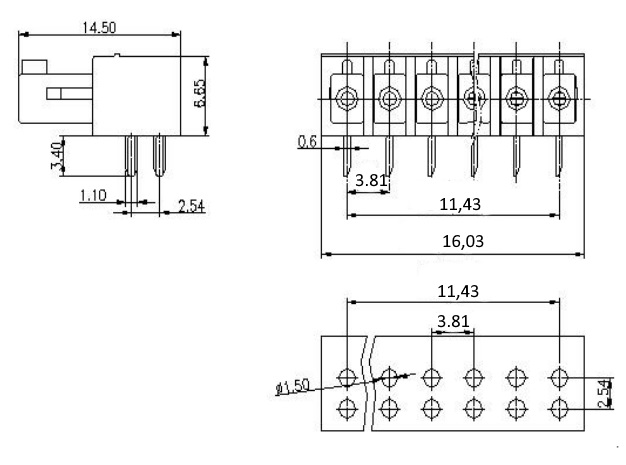

Габаритные размеры L*W*H 16,03x10,05x14,5mm
Длина изолятора 16,03 mm
Ширина изолятора 6,65 mm
Высота изолятора 14,5 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии WJ15EDGA-3.81…
Другие наименования клеммник штепсельный, клеммник 4 контакта гнездо, клеммная колодка...

Технические характеристики

Номинальный ток 8 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение AC2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C

Полные аналоги

15EDGA-3.81-04P, фото
15EDGA-3.81-04P

Функциональные аналоги

IMC1.5/4-G-3.81Phoenix-, фото
IMC1.5/4-G-3.81Phoenix-
V70431510000G ANYTEK, фото
V70431510000G ANYTEK
MF203-38104 DECA, фото
MF203-38104 DECA
1862593 Phoenix, фото
1862593 Phoenix
