Уценка БЗН22-23-16А-13 Блок зажимов наборный(арт. SN-8535)

13 клеммных пар; под винт М4; 1.5-5 mm²; No name USSR

Причина уценки: отсутствует 1 клема и 1 винт.
БЗН22-23-16А-13 Блок зажимов наборный Структура условного обозначения: БЗН – блок зажимов наборных; 22 - условный номер серии; 16А - номинальный ток; 13 - количество зажимов, комплектующих блок.Рассчитан на номинальный ток до 25А. Клеммные колодки объединены в блок с помощью штыревого соединения и металлических боковых стенок (торцевых заглушек).  Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование Уценка БЗН22-23-16А-13 Блок зажимов наборный
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ТУ 16-526.108-75
Вид приемки i "1"- ОТК
Масса изделия, гр 294
Дата изготовленияi 1976-1991
Наличие паспорта - этикетки нет
Транслитерация Terminal block inlaid BZN22-23-16A-13
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип блок зажимов
Серия колодок (зажимов) БЗН
Сечение кабеля, мм² 1.5-5 mm²
Сечение кабеля, AWG 15 - 10
Количество клеммных пар 13 клеммных пар
Количество выводов или контактов 26 выводов
Способ подключения проводов под винт М4
Метод монтажа механический на DIN-рейку/ монтажную панель
Исполнение выводов винт-винт

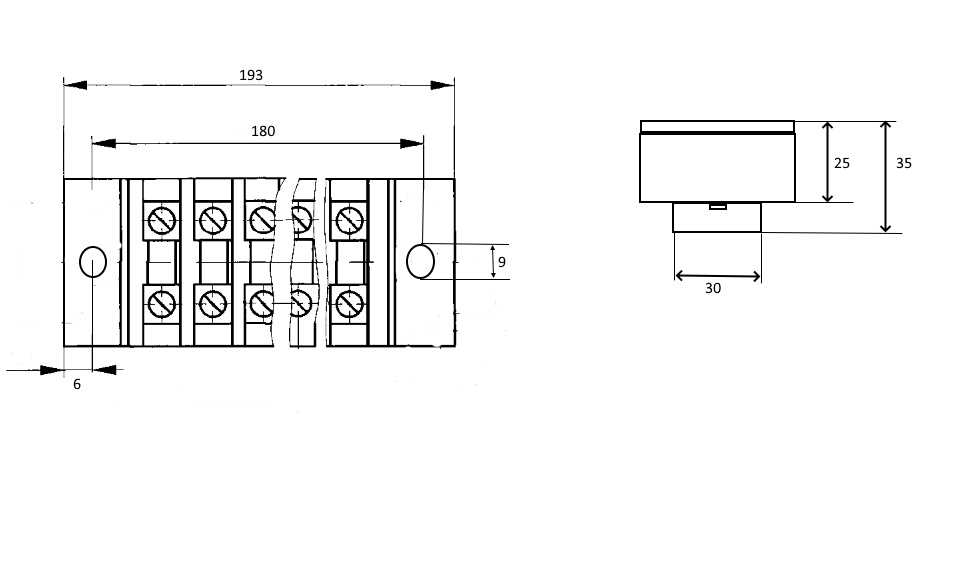

Установочные размеры 180 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 9 mm
Материал изолятора карболит (фенопласт)
Цвет изолятора черный
Габаритные размеры L*W*H 185х40х35 mm
Длина изолятора 190 mm
Ширина изолятора 40 mm
Высота изолятора 22 mm
Шаг между рядами контактов 30 mm
Шаг контактов в ряду 14,4 mm
Количество рядов контактов 2
Дополнительные характеристики в сборе
Другие наименования зажимы наборные
Рабочее положение любое
Фактическая маркировка ЗН22-23

Технические характеристики

Номинальный ток 16 А
Постоянное напряжение 380 V

Условия эксплуатации

Степень защиты IPi IP00
Климатическое исполнениеi У2
Относительная влажность 78% при температуре 25°С
Интервал рабочих температур от -45 до +45°С
Минимальный срок сохраняемости, лет 12

Возможные аналоги

0387700113	Molex, фото
0387700113 Molex
1513W	Curtis Industries, фото
1513W Curtis Industries
13-141	Cinch Connectivity Solutions, фото
13-141 Cinch Connectivity Solutions
