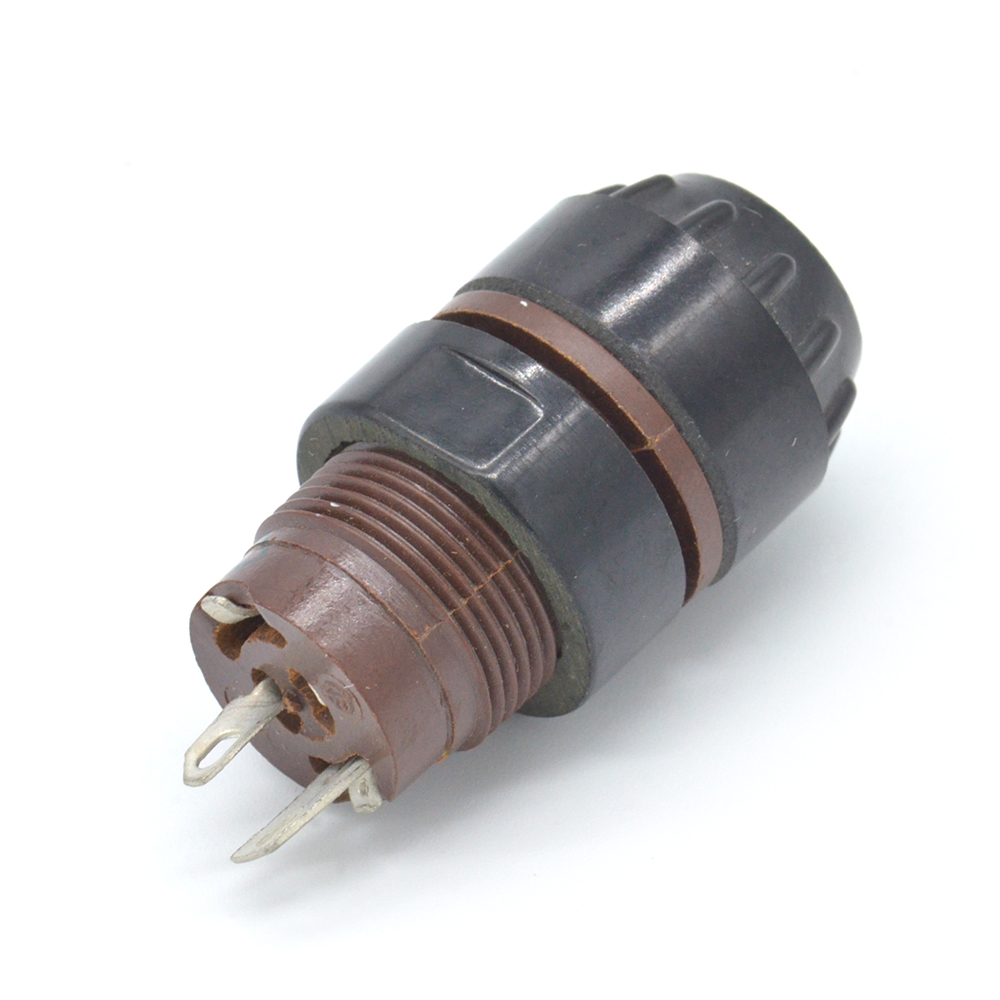

ФШМ-1К 36V(Вольт) 0,54A(Ампер) Фонарь сигнальный красный, ДУ0.242.001ТУ фото

No name USSR

Артикул (ID): TM-2133

Срок отгрузки со склада Уточнить у менеджера
Дата изготовления 1976-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
Нормы и требования ДУ0.242.001ТУ

Подробная документация

ID: 284109

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Фонарь ФШМ-1К малогабаритный фонарь с красным светофильтром без регулировки освещенности для визуализации сигналов в цепях сигнализации радиоэлектронной аппаратуры. Структура условного обозначения: ФШМ – тип фонаря, 1 – порядковый номер разработки, К – цвет светофильтра (красный), отсутствие буквы «В» - климатическое исполнение УХЛ. Применяется в качестве составной части информационных и сигнальных панелей, выполняющих визуальное оповещение оператора о состоянии контролируемых электрических цепей постоянного и переменного тока оборудования общего и специального назначения. Для малогабаритного фонаря ФШМ-1 применяют лампы (Imax – 0,54А, Umax – 36В с колбами диаметром не более 12мм и цоколемB9s/14). Ламы поставляются отдельно. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Наименование	ФШМ-1К 36V(Вольт) 0,54A(Ампер) Фонарь сигнальный красный, ДУ0.242.001ТУ
Торговая марка	No name USSR
Страна изготовления	СССР
Нормы и требования	ДУ0.242.001ТУ
Дата изготовленияi	1976-1991
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	10,65
Наличие паспорта - этикетки	нет
Транслитерация	FShM-1 36V(Volt) 0.54A(Amp) Red signal light, DU0.242.001TU
Состояние упаковки	самоупаковка

Функциональная группа	индикация и светодиоды
Функциональный тип	светосигнальная арматура
Тип светосигнальной арматуры	фонарь малогабаритный
Цвет свечения	красный
Цвет светофильтра(линзы)	красный
Наличие лампы	нет лампы
Применяемая лампа	А12-1, А24-1, МН36-0,12, СМ28-2,8, СМ28-4,8, СМ-31, СМ-34; ТН-0,3, ТН-0,2-2
Цоколь применяемых ламп	B9s/14
Диаметр устанавливаемых ламп	Ø 12 mm(max)
Вид лампы	накаливания, неоновая
Материал корпуса	карболит
Цвет корпуса	коричневый

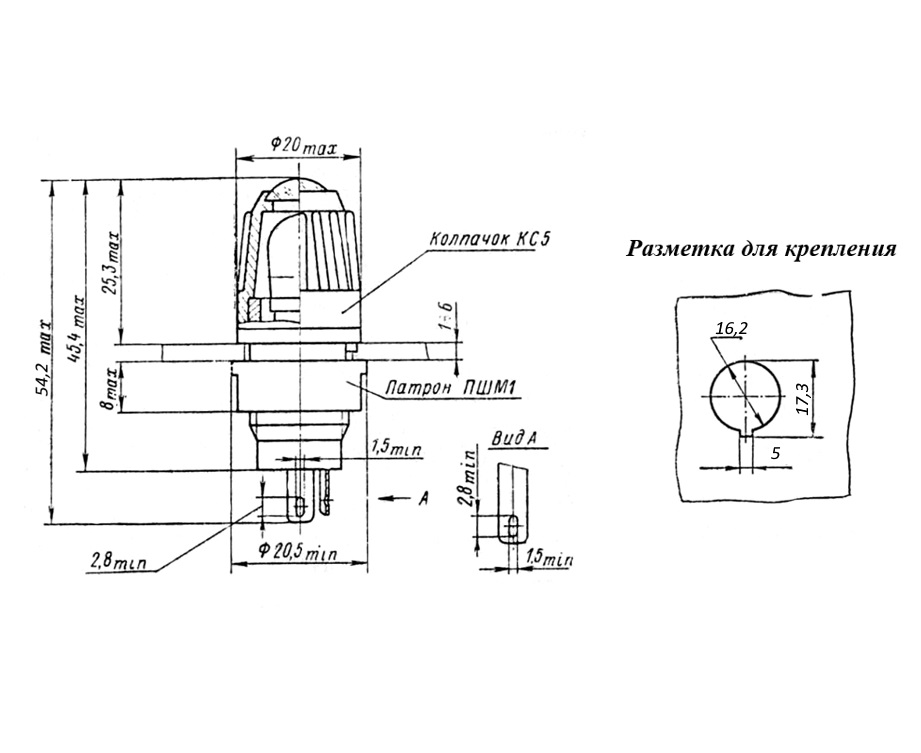

Установочные размеры	Ø 16,2 mm
Регулировка освещенности	отсутствует
Длина выступающей части	25,3 mm
Толщина панели	1 - 6 mm
Количество выводов	2
Вид выводов	под пайку
Покрытие выводов	лужение
Форма светофильтра	круглая
Тип поверхности светофильтра	выпуклая
Габаритные размеры LWH	20,5х54,2 mm
Длина корпуса	45,4 mm
Диаметр корпуса	20 mm
Цвет корпуса	коричневый
Метод монтажа механический	на панель
Метод монтажа электрический	пайка
Гайка для фиксации	пластмассовая
Покрытие корпуса	без покрытия
Покрытие наружной части	без покрытия
Фактическая маркировка	отсутствует
Рабочее положение	любое
Другие наименования	ламподержатель
Аналогичные серии	ФМ2..., ФШМ3...

Номинальное напряжение	36 V
Номинальный ток	0,54 A

Минимальная наработка	20 000 час.
Интервал рабочих температур	от -60 до +85°C
Климатическое исполнениеi	УХЛ
