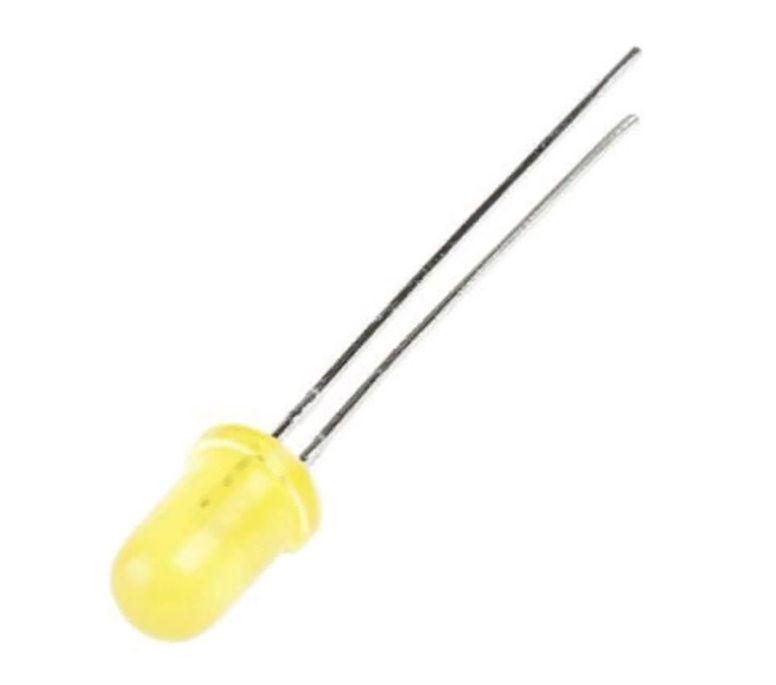

АЛ307Ц1 Светодиод выводной желтый Ø 5mm 2V(Вольт) 22mA(Миллиампер) 22mCd(Милликандел) 100градусов, аАО.336.076 ТУ, 200*г(арт. ZA-6347)

LED; круглая; 590 nm; светоизлучающий диод, излучающий диод, индикаторные светодиоды, круглые DIP светодиоды ...; 5003...
РОССИЯ
Артикул (ID): ZA-6347
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата изготовления 2000-2009
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • Нормы и требования aAO.336.076ТУ
Подробная документация
Аналоги и альтернативы
ID: 259534
На складе 79 шт
  • Цена от 15.42 ₽
  • 1 шт 15.42 ₽
Количество
Быстрый заказ

АЛ307Ц1 (LED-s яркий) желтый. Полупроводниковый источник света с прямым напряжением 2 В и силой тока 22 мА. Распространено и другое название - DIP светодиод, DIL светодиод. Корпус пластмассовый. Выводы однонаправленные радиальные, гибкие, проволочного типа. Анодный вывод длиннее. Применяется в качестве светоизлучающего источника в различных приборах: лампах, светильниках, наружной рекламе, дорожных знаках, сфетофорах, индикаторах на рабочих панелях, интерьерной подсветки и т. д. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование АЛ307Ц1 Светодиод выводной желтый Ø 5mm 2V(Вольт) 22mA(Миллиампер) 22mCd(Милликандел) 100градусов, аАО.336.076 ТУ, 200*г
Торговая марка "Протон", г.Орел
Страна изготовления РОССИЯ
Нормы и требования aAO.336.076ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 35
Дата изготовленияi 2000-2009
Наличие паспорта - этикетки нет
Транслитерация AL307Ts1 LED output yellow Ø 5mm 2V(Volt) 22mA(Milliampere) 22mCd(Millicandelas) 100 degrees, AAO.336.076 TU, 200*g
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа индикация и светодиоды
Функциональный тип светодиод
Серия светодиода АЛ307
Тип светодиода LED
Типоразмер корпуса КИ2-2
Исполнение светодиода одноцветный
Размер линзы Ø 5 mm
Форма линзы круглая
Тип поверхности линзы выпуклая
Цвет свечения желтый
Цвет линзы прозрачный
Количество выводов 2
Длина выводов 17 mm
Шаг выводов 2,5 mm

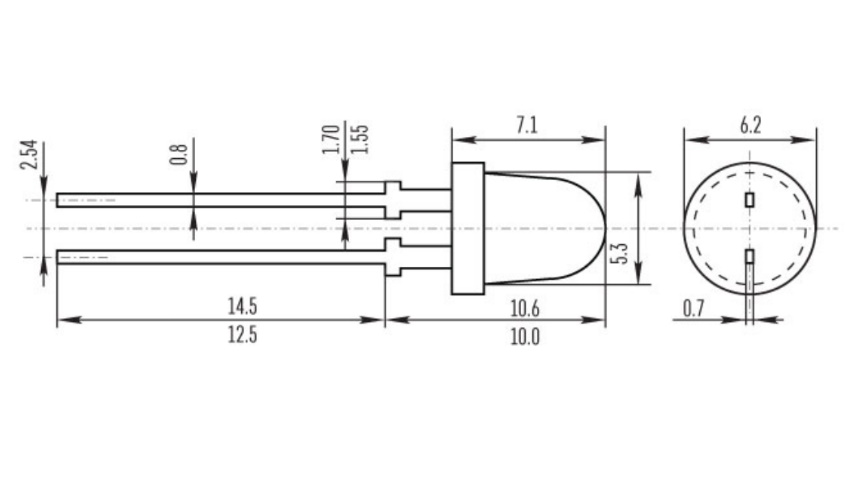

Габаритные размеры L*W*H 24,6х6 mm
Высота корпуса 7,1 mm
Диаметр корпуса 5 mm
Материал корпуса пластмасса
Метод монтажа механический в плату
Метод монтажа электрический пайка
Схема включения стандартная
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии 5003...
Другие наименования светоизлучающий диод, излучающий диод, индикаторные светодиоды, круглые DIP светодиоды ...

Технические характеристики

Номинальное напряжение 2 V
Номинальный ток 22 mA
Минимальная сила света Iv мин 22 mcd
Угол свечения, градусов 100°
Длина волны 590 nm
Схема включения стандартная

Условия эксплуатации

Климатическое исполнениеi УХЛ
Интервал рабочих температур от -60 до +70°C
Минимальная наработка 15 000 час.
Минимальный срок сохраняемости, лет 10
АЛ307Ц1 Светодиод выводной желтый Ø 5mm 2V(Вольт) 22mA(Миллиампер) 22mCd(Милликандел) 100градусов, аАО.336.076 ТУ, 200*г   (datasheet)

Функциональные аналоги

КИПД21 А1-Ж, фото
КИПД21 А1-Ж

Возможные аналоги

GNL-5012YD, Светодиод желтый 60° d=5мм 7мКд 585нМ (Yellow), фото
GNL-5012YD, Светодиод желтый 60° d=5мм 7мКд 585нМ (Yellow)
L-1503YD KINGBRIGHT ELECTRONIC, фото
L-1503YD KINGBRIGHT ELECTRONIC
L-57YYD KINGBRIGHT ELECTRONIC, фото
L-57YYD KINGBRIGHT ELECTRONIC
LTL-4253 LITEON, фото
LTL-4253 LITEON
