Скидка на  Конденсаторы электролитические
-20%

АЛ102АМ Светодиод выводной красный Ø 5mm 2,8V(Вольт) 20mA(Миллиампер) 0,04mCd(Милликандел) 20градусов, УЖ0.336.041ТУ(арт. SN-8704)

LED; круглая; 690 nm; светоизлучающий диод, излучающий диод, индикаторные светодиоды, круглые DIP светодиоды ...; 3Л102..., АЛ341..., 3Л341..., КИПД158...
СССР
Артикул (ID): SN-8704
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования УЖ0.336.041ТУ
Подробная документация
Аналоги и альтернативы
ID: 275370
На складе 9 шт
  • Цена от 12 ₽
  • 1 шт 10 ₽
  • от 5 шт 12 ₽
Количество
Быстрый заказ

АЛ102АМ (LED-s) красный. Диод светоизлучающий, фосфидогаллиевый, эпитаксиальный с направленным излучением. Полупроводниковый источник света с прямым напряжением 2,8 В и силой тока 20 мА. Структура условного обозначения: А - диод на основе соединений галлия категории качества «ОТК»; Л - излучающие оптоэлектронные приборы; 102 - число, обозначающее порядковый номер разработки светодиода; А - буква, определяющая классификацию светодиодов (красного свечения); М - буква, указывающая на модификацию диода (изменены конструкции или параметры). Выводы однонаправленные радиальные, проволочного типа. Анодный вывод длиннее. Выпускаются в металлостеклянном корпусе. Применяются в качестве светоизлучающих источников в различных устройствах освещения и декоративно-красочной подсветки. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование АЛ102АМ Светодиод выводной красный Ø 5mm 2,8V(Вольт) 20mA(Миллиампер) 0,04mCd(Милликандел) 20градусов, УЖ0.336.041ТУ
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования УЖ0.336.041ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 0,25
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация AL102AM LED output red Ø 5mm 2.8V (Volt) 20mA (Milliampere) 0.04mCd (Millicandelas) 20 degrees, UZh0.336.041TU
Вид упаковки самоупаковка
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа индикация и светодиоды
Функциональный тип светодиод
Серия светодиода АЛ102
Тип светодиода LED
Исполнение светодиода одноцветный
Размер линзы Ø 5 mm
Форма линзы круглая
Тип поверхности линзы выпуклая
Цвет свечения красный
Цвет линзы желтый
Количество выводов 2

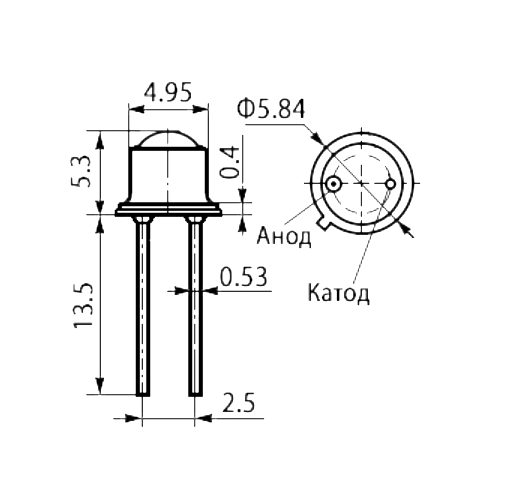

Длина выводов 13,5 mm
Шаг выводов 2,5 mm
Габаритные размеры L*W*H 19х5,8 mm
Высота корпуса 5,3 mm
Диаметр корпуса 5,8 mm
Материал корпуса металлостеклянный
Метод монтажа механический в плату
Метод монтажа электрический пайка
Схема включения стандартная
Рабочее положение любое
Фактическая маркировка красная точка на корпусе
Аналогичные серии 3Л102..., АЛ341..., 3Л341..., КИПД158...
Другие наименования светоизлучающий диод, излучающий диод, индикаторные светодиоды, круглые DIP светодиоды ...

Технические характеристики

Номинальное напряжение 2,8 V
Номинальный ток 20 mA
Минимальная сила света Iv мин 0,04 mCd
Угол свечения, градусов 20°
Длина волны 690 nm
Схема включения стандартная

Условия эксплуатации

Климатическое исполнениеi УХЛ
Интервал рабочих температур от -60 до +70°C
Минимальная наработка 15 000 час.
Минимальный срок сохраняемости, лет 10
АЛ102АМ Светодиод выводной красный Ø 5mm 2,8V(Вольт) 20mA(Миллиампер) 0,04mCd(Милликандел) 20градусов, УЖ0.336.041ТУ   (datasheet)

Возможные аналоги

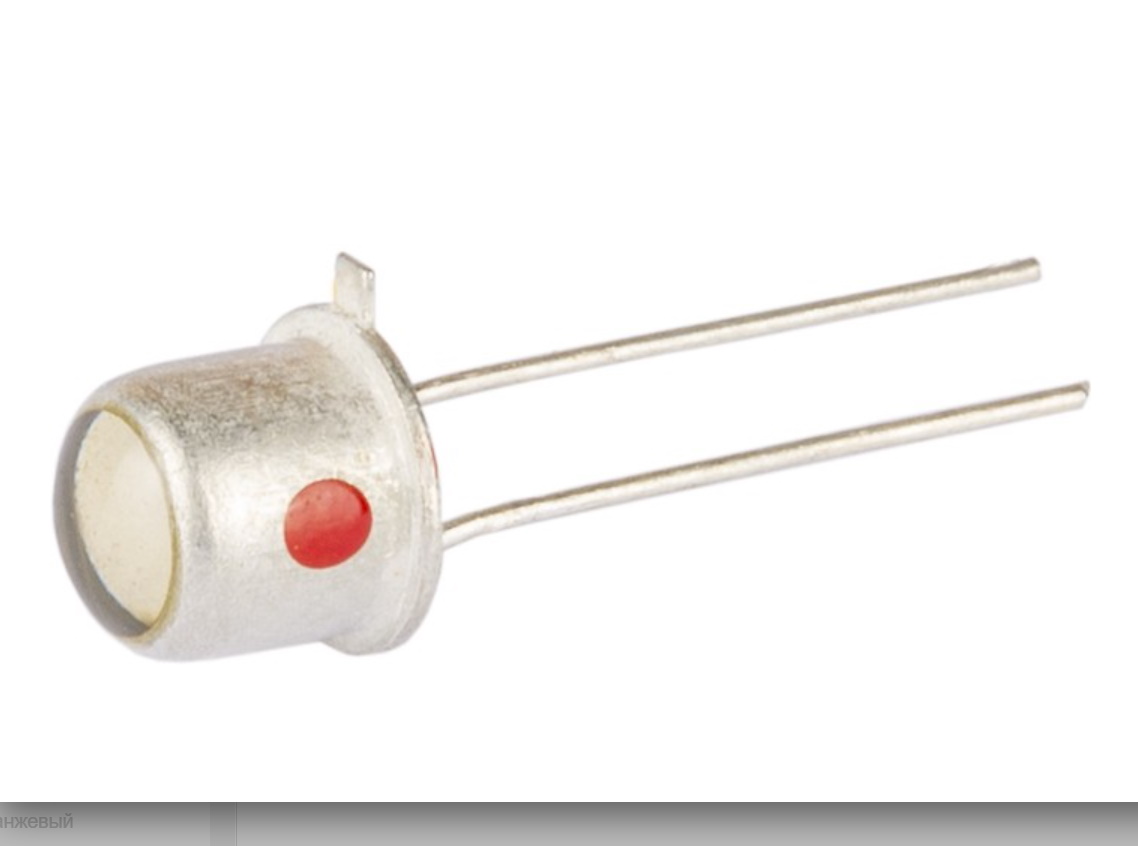

3Л102АМ, фото
