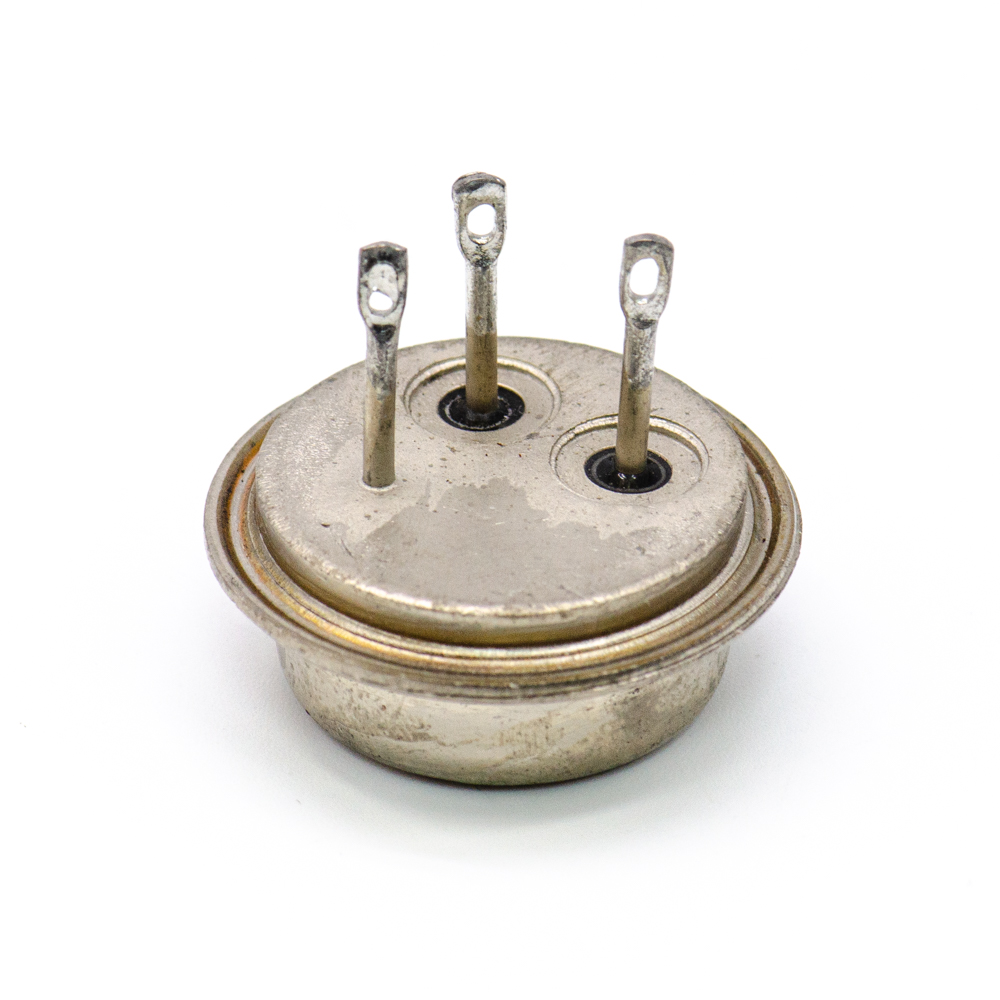

КТ903Б Транзистор, ЩБ3.365.044ТУ(арт. SN-6541)

Транзисторы КТ903Б кремниевые мезапланарные структуры n-p-n генераторные. Предназначены для применения в усилителях мощности и автогенераторах. КТ903Б К - буква, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества- кремниевый транзистор категории качества «ОТК»; Т - буква, определяющая класс или подгруппу полупроводниковых приборов - биполярный транзистор; 9 - буква, обозначающая функциональное назначение- транзистор большой мощности с максимальной рассеиваемой мощностью  более 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рекомендуемой частотой более 300 МГц; 03 - число, указывающее на порядковый номер разработки транзистора; Б - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование КТ903Б Транзистор, ЩБ3.365.044ТУ
Торговая марка ВЗПП, Воронеж
Страна происхождения СССР
ТУ ЩБ3.365.044ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 24
Дата выпуска 1982
Наличие паспорта - этикетки нет
Транслитерация KT903B Transistor, SHCHB3.365.044TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Транзисторы
Функциональный тип биполярный
Типоразмер корпуса отечественный КТЮ-3-20
Фактическая маркировка КТ903Б

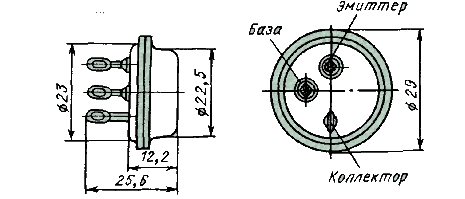

Габаритные размеры L*W*H 29х23х25,6 mm
Высота корпуса 12,2 mm
Тип вывода жесткий
Длина выводов 12,5 mm
Покрытие выводов или контактов лужение
Материал выводов, контактов латунь
Материал корпуса металлостеклянный
Метод монтажа ТНТ (выводной)
Комплектность без фланца

Технические характеристики

Макс. обратный ток 10 mA
Макс. мощность рассеивания 30 W
Макс. допустимое напряжение эммитер-база Uэб 4 V
Макс. допустимое напряжение коллектор-база Uкб 60 V
Макс. допустимое напряжение коллектор-эмиттер Uкэ 60 V
Макс. допустимый постоянный ток коллектора 3 A
Статический коэффициент передачи тока 40-180
Структура n-p-n

Условия эксплуатации

Интервал рабочих температур от -40 до +85°C
Климатическое исполнениеi УХЛ
