Скидка на  Резисторы подстроечные
-20%

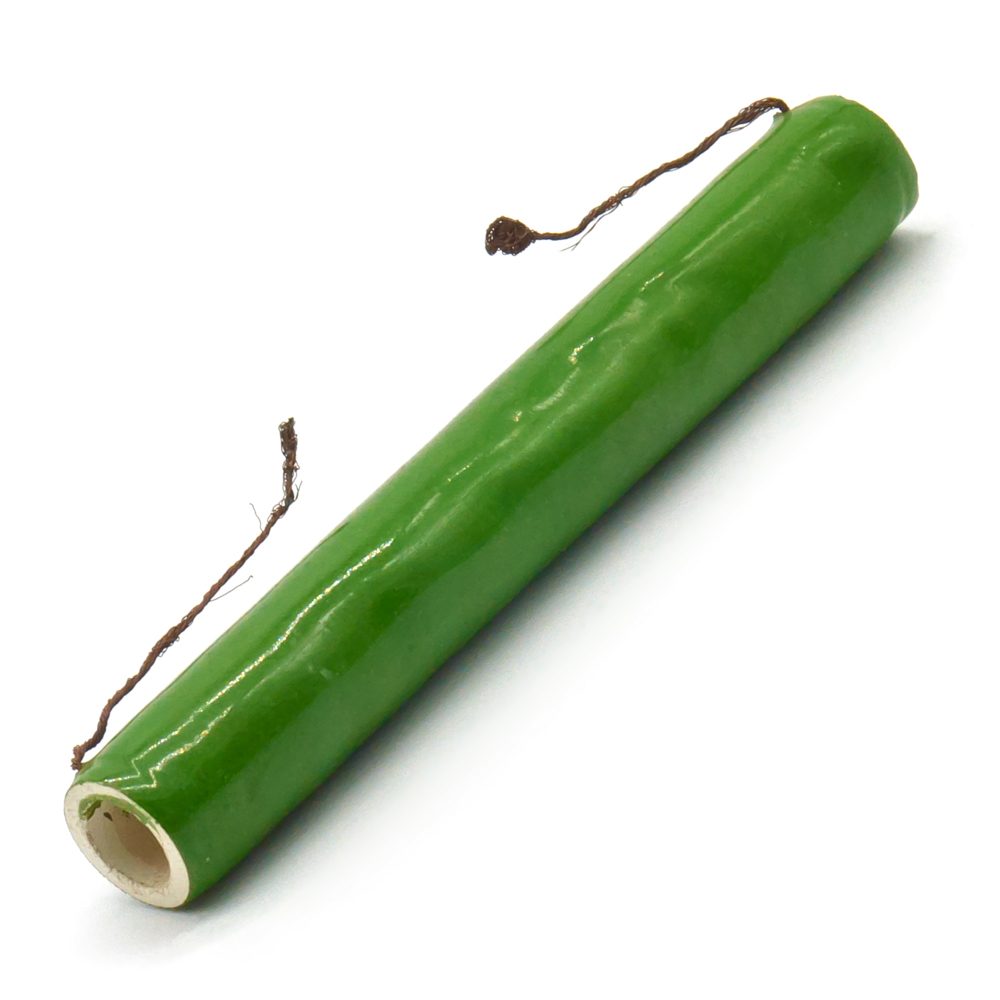

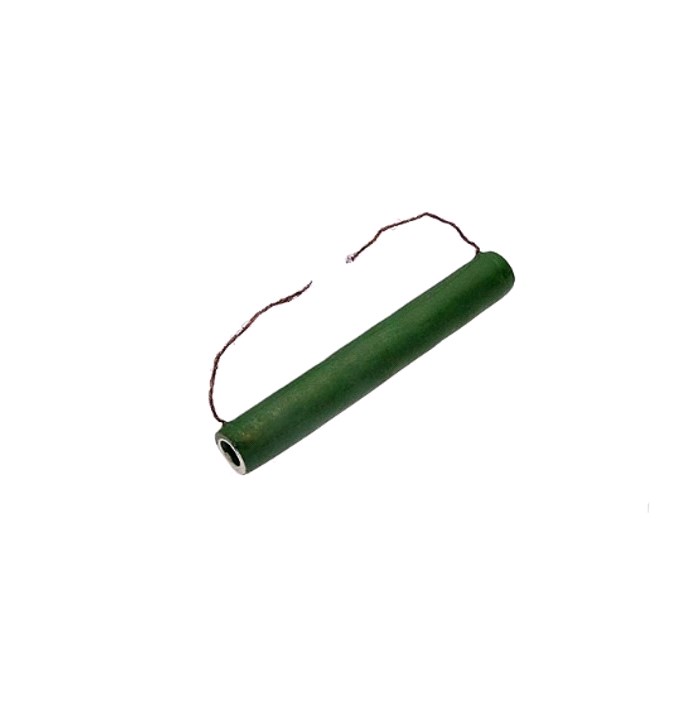

ПЭ-150 150W(Ватт) 100Ω(Ом)±5% Резистор постоянный(арт. TN-3920)

" 1" - ОТК; Завод «ВИТОК», аул Хабез, Карачаево-Черкесия; радиальное; ОЖ0.467.574 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TN-3920
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖ0.467.574 ТУ
Подробная документация
Аналоги и альтернативы
ID: 275913
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

ПЭ-150 150W(Ватт) 100Ω(Ом)±5% Резистор постоянный, проволочный, эмалированные, трубчатые. Структура условного обозначения: ПЭ – тип резистора (П – проволочный, Э – эмалированный); 150 - номинальная мощность: 150W(Ватт); 100Ω – номинальное сопротивление (Ом), ±5% - допустимое отклонение сопротивления от номинального. Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭ-150 150W(Ватт) 100Ω(Ом)±5% Резистор постоянный
Торговая марка Завод «ВИТОК», аул Хабез, Карачаево-Черкесия
Страна изготовления СССР
Нормы и требования ОЖ0.467.574 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 210
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка
Доупаковка бумага
Состояние упаковки заводская
Транслитерация PE-150 150W(Watt) 100Ω(Ohm)±5% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭ

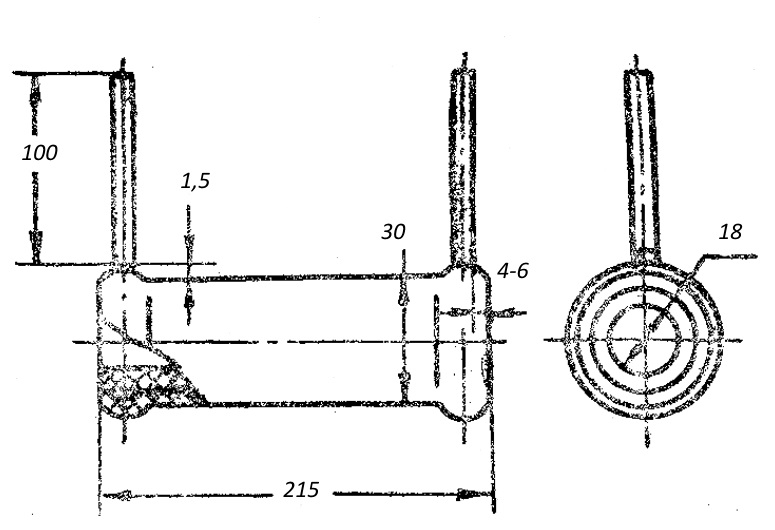

Габаритные размеры L*W*H 215х30х30 mm
Длина корпуса 215 mm
Диаметр корпуса 30 mm
Конструктивные особенности трубчатый
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов проволочные
Материал выводов Cu (медь)
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 210 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический в плату
Метод монтажа электрический пайка
Фактическая маркировка ПЭ-150 100Ом±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 100 Ω
Пределы номинального сопротивления 1 Ω - 51 kΩ
Номинальная мощность 150 W
Рабочее напряжение, max 2000 VDC; 1400 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 2,5 MΩ
- диапазон частот 5-80 Hz
- амплитуда ускорения 6 g
- ударное ускорение 12 g
- ударное ускорение 12 g

Условия эксплуатации

Интервал рабочих температур от -55 до +155°C
Минимальная наработка 3000 час.
Минимальный срок сохраняемости, лет 5
Климатическое исполнениеi УХЛ
Относительная влажность 80% при температуре 25°С
Атмосферное давление 33-780 мм рт.ст.
ПЭ-150 150W(Ватт) 100Ω(Ом)±5% Резистор постоянный   (datasheet)

Полные аналоги

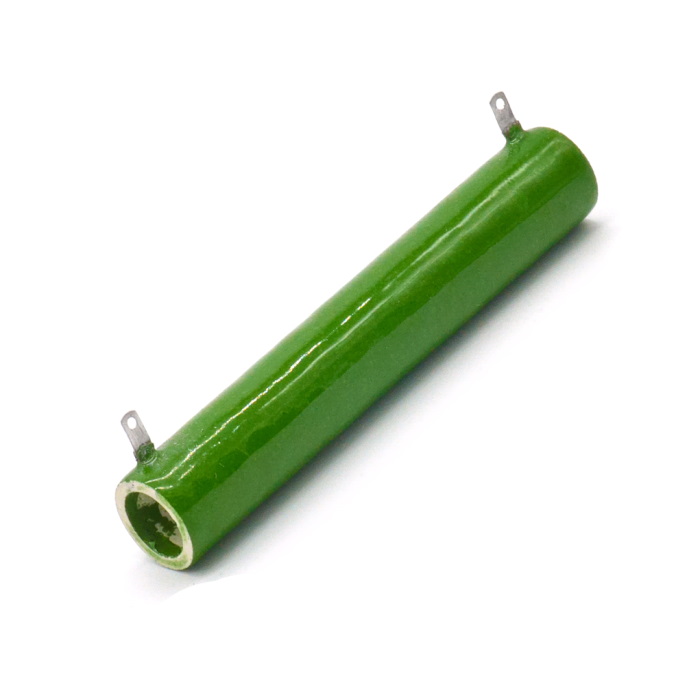

С5-35В 150Вт 100Ом±10% ОАО "Алагирский Завод Сопротивления", фото
С5-35В 150Вт 100Ом±10% ОАО "Алагирский Завод Сопротивления"
ПЭВ-150Вт 100Ом±10% АО "Кермет", фото
ПЭВ-150Вт 100Ом±10% АО "Кермет"

Функциональные аналоги

ПЭ-150 150W(Ватт) 120Ω(Ом)±10% Резистор постоянный, фото
Артикул (ID): TN-1388
ПЭ-150 150W(Ватт) 120Ω(Ом)±10% Резистор постоянный
ПЭ-150Вт 100Ом±10% ОАО "Виток", фото
ПЭ-150Вт 100Ом±10% ОАО "Виток"
С5-35В 150Вт 100Ом±10% ОАО "Алагирский Завод Сопротивления", фото
С5-35В 150Вт 100Ом±10% ОАО "Алагирский Завод Сопротивления"

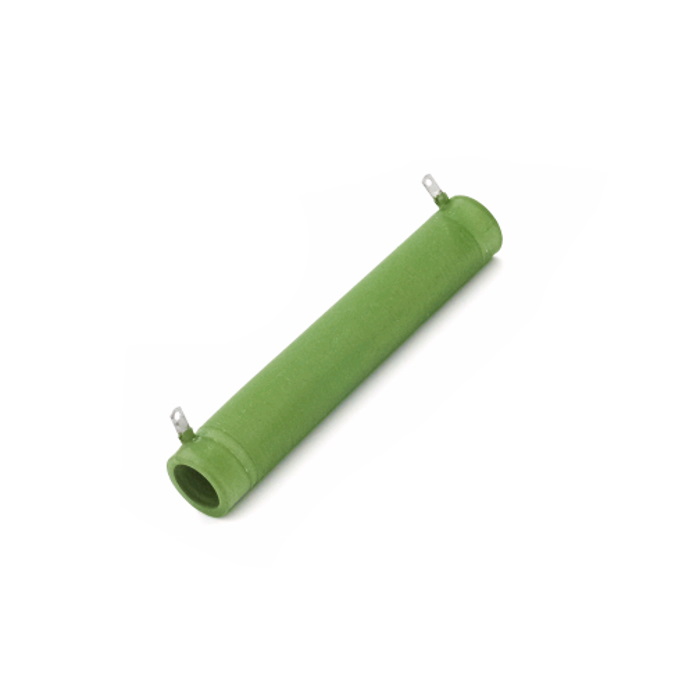

ПЭВ-150Вт 100Ом±10% АО "Кермет", фото
ПЭВ-150Вт 100Ом±10% АО "Кермет"

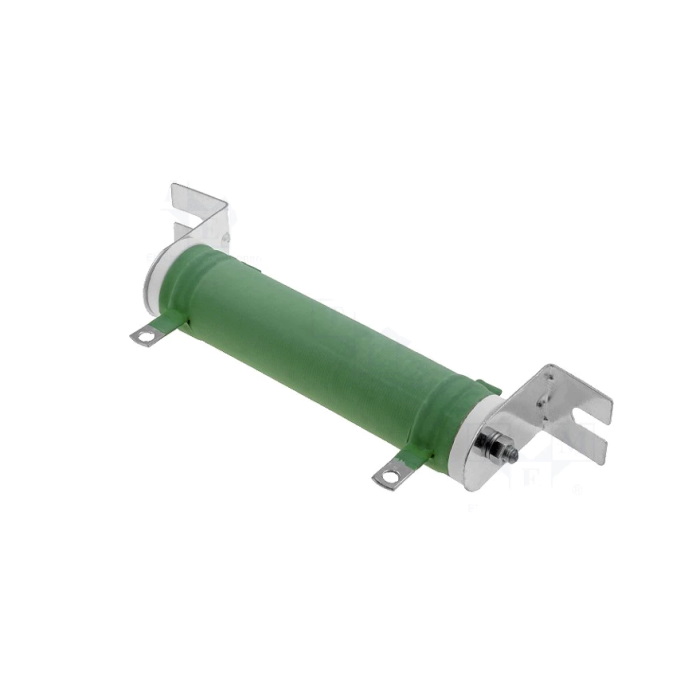

TE150B100RJ TE, фото
TE150B100RJ TE

Возможные аналоги

ПЭ-150 150W(Ватт) 130Ω(Ом)±10% Резистор постоянный, фото
Артикул (ID): TN-1390
ПЭ-150 150W(Ватт) 130Ω(Ом)±10% Резистор постоянный
  • 288 ₽ 1 шт.
  • 274 ₽ от 10 шт.
  • 270 ₽ от 50 шт.
  • 265 ₽ от 100 шт.
ПЭ-150 150W(Ватт) 120Ω(Ом)±10% Резистор постоянный, фото
Артикул (ID): TN-1388
ПЭ-150 150W(Ватт) 120Ω(Ом)±10% Резистор постоянный

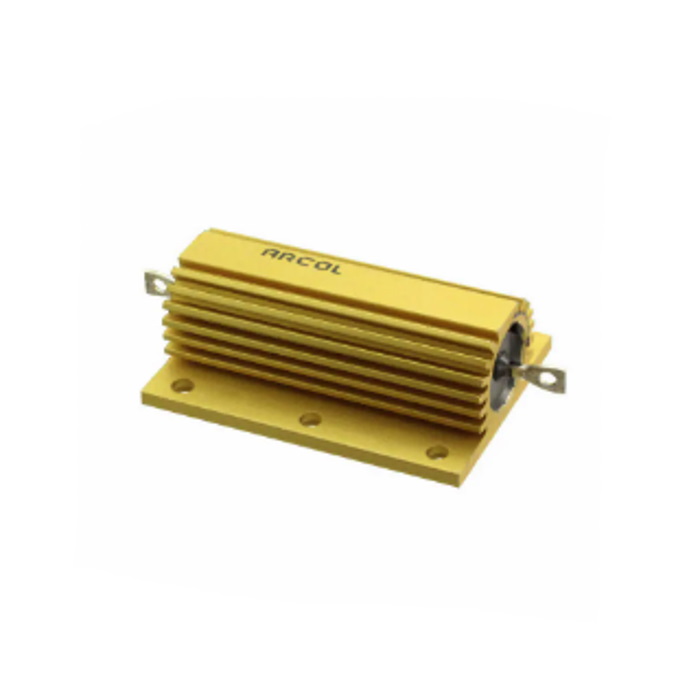

HS150-1K5J ARCOL, фото
HS150-1K5J ARCOL

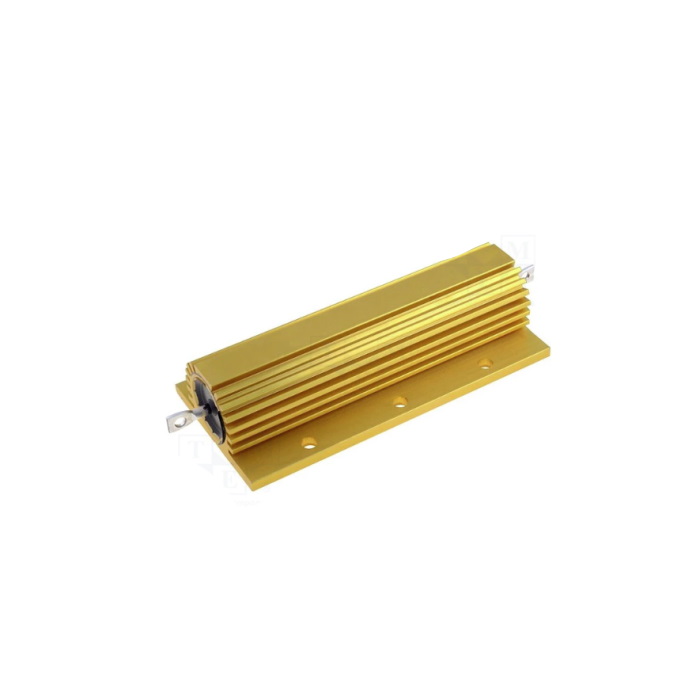

HS150 100R J, фото
HS150 100R J
HSC150100RJ TE, фото
HSC150100RJ TE
