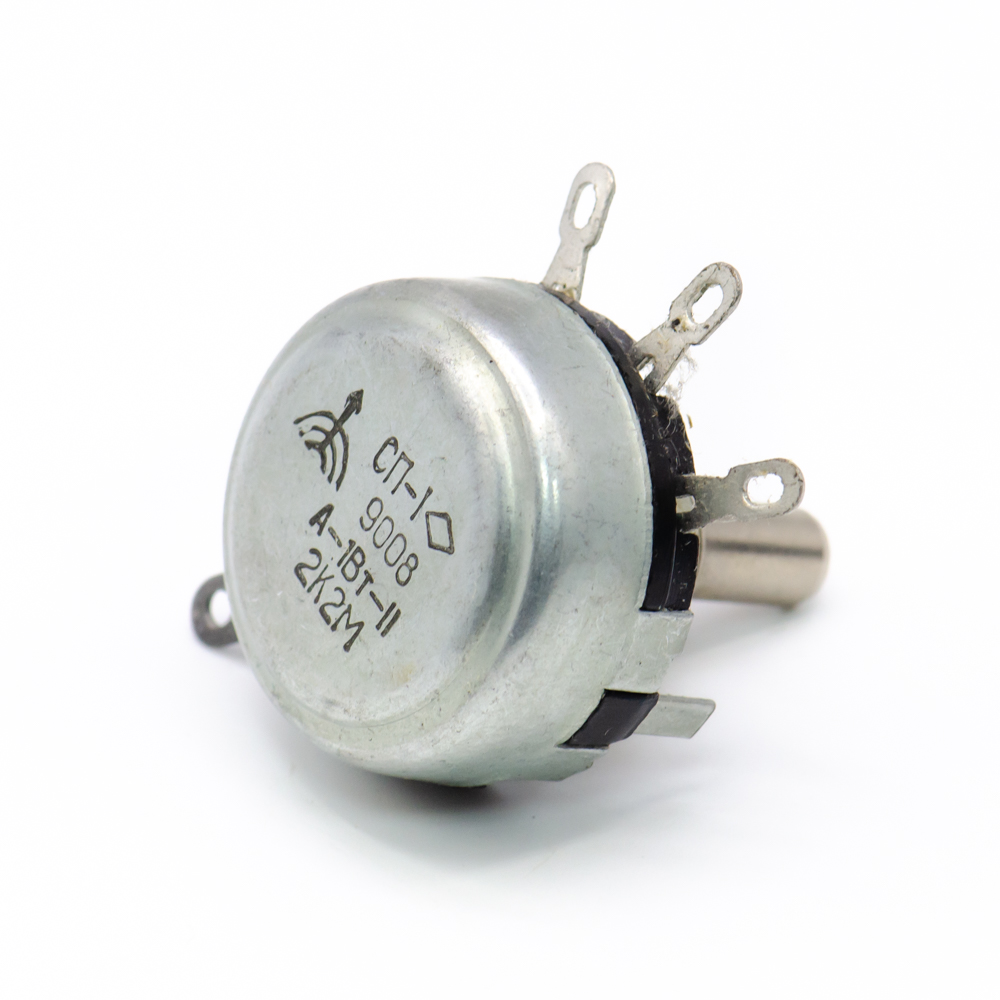

СП-1(I) 1W(Ватт) 2,2kΩ(кОм)±20%-А, ВС3-20 с прямой лыской Резистор переменный (потенциометр)(арт. TP-6189)

ПО Омега, Унеча, Брянская обл.; ОЖО 468.084 ТУ; А - линейная; однооборотный; на панель
СССР
Артикул (ID): TP-6189
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1987-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЖО 468.084 ТУ
Подробная документация
Аналоги и альтернативы
ID: 403510
На складе 193 шт
  • Цена от 118 ₽
  • 1 шт 148 ₽
  • от 5 шт 133 ₽
  • от 10 шт 118 ₽
Количество
Быстрый заказ

СП-1(I) 1Вт 2,2kΩ±20%-А, ВС3-20 Резистор переменный (потенциометр), непроволочный, регулировочный, цилиндричекий, одинарный, однооборотный. Предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. СП-1(I) - одинарный, регулировочный без стопорения оси. Номинальная мощность 1 W. Номинальное сопротивление 2,2 kΩ. Допустимое отклонение: ±20%. Функциональная характеристика: А - линейная. ВС3-20: вал 20мм спрямой лыской. Вся дополнительная информация находится во вложении (см. pdf - файл).

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП-1(I) 1W(Ватт) 2,2kΩ(кОм)±20%-А, ВС3-20 с прямой лыской Резистор переменный (потенциометр)
Торговая марка ПО Омега, Унеча, Брянская обл.
Страна происхождения СССР
ТУ ОЖО 468.084 ТУ
Нормы и требования ОЖО 468.084 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 22,13
Транслитерация SP-I 1W 2,2kΩ±20% A, VS3-20
Состояние упаковки упаковка вскрыта
Страна изготовления СССР
Дата изготовленияi 1959-1991

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СП-1
Функциональная характеристика А - линейная
Фактическая маркировка СП-I А-1ВТ-II 2K2М
Габаритные размеры L*W*H 29х42x35 mm
Диаметр корпуса 29 mm
Высота корпуса 15 mm
Длина вала (длина выступающей части) 20 mm
Пределы номинального сопротивления от 470Ω до 4,7MΩ
Режим работы непрерывный. импульсный
Цвет изделия серый
Вид вала i ВС-3-20 (прямая лыска)
Материал выводов Cu (медь)
Материал корпуса металл
Установочные размеры 10,2 mm
Вид выводов лепесток
Покрытие выводов лужение
Количество выводов 3
Шаг выводов 10 mm
Количество оборотов однооборотный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Дополнительные характеристики цилиндрический одинарный без стопорения оси
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 6 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 2,2 kΩ
Единицы измерения сопротивления kΩ (кОм)
Допустимое отклонение ±20%
Номинальная мощность 1 W
Макс. или предельное рабочее напряжение 500 V
ТКС - температурный коэффициент сопротивления ±1000×10⁻⁶/1°C
Сопротивление изоляции 5000 MΩ
Уровень шумов не более 4 mkV/V
Полный угол поворота оси 255°
Ударные нагрузки одиночн. с ускорением 500 g
Ударные нагрузки многократн. с ускорением 150 g
Линейные нагрузки с ускорением 50 g

Условия эксплуатации

Минимальная наработка 10 000 час.
Ресурс 25000 циклов
Интервал рабочих температур от -60 до +125°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление до 1,3 Pa
Климатическое исполнениеi УХЛ
Минимальный срок сохраняемости, лет 12
СП-1(I) 1W(Ватт) 2,2kΩ(кОм)±20%-А, ВС3-20 с прямой лыской Резистор переменный (потенциометр)   (datasheet)
