СП-1(I) 1W(Ватт) 2,2kΩ(кОм)±20%-А, ВС2-20 Резистор переменный (потенциометр), 1992г(арт. TP-6185)

ПО Омега, Унеча, Брянская обл.; ОЖО 468.084 ТУ; А - линейная; однооборотный; на панель

СП-1(I) 1Вт 2,2кОм±20%-А, ВС2-20 Резистор переменный (потенциометр), непроволочный, регулировочный, цилиндричекий, одинарный, однооборотный. Предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. СП-1(I) - одинарный, регулировочный без стопорения оси. Номинальная мощность: 1 W. Номинальное сопротивление: 2,2 kΩ. Допустимое отклонение: ±20%. Функциональная характеристика: А - линейная. ВС2-20: вал 20мм сплошной с шлицем. Вся дополнительная информация находится во вложении (см. pdf - файл).

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование СП-1(I) 1W(Ватт) 2,2kΩ(кОм)±20%-А, ВС2-20 Резистор переменный (потенциометр), 1992г
Торговая марка ПО Омега, Унеча, Брянская обл.
Страна происхождения РОССИЯ
ТУ ОЖО 468.084 ТУ
Нормы и требования ОЖО 468.084 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 22,12
Транслитерация SP-1 ( I ) 1W 2,2kΩ±20%-А, VS2-20
Вид упаковки картонная коробка
Состояние упаковки самоупаковка
Страна изготовления РОССИЯ
Дата изготовленияi 1992-1999

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СП-1
Функциональная характеристика А - линейная

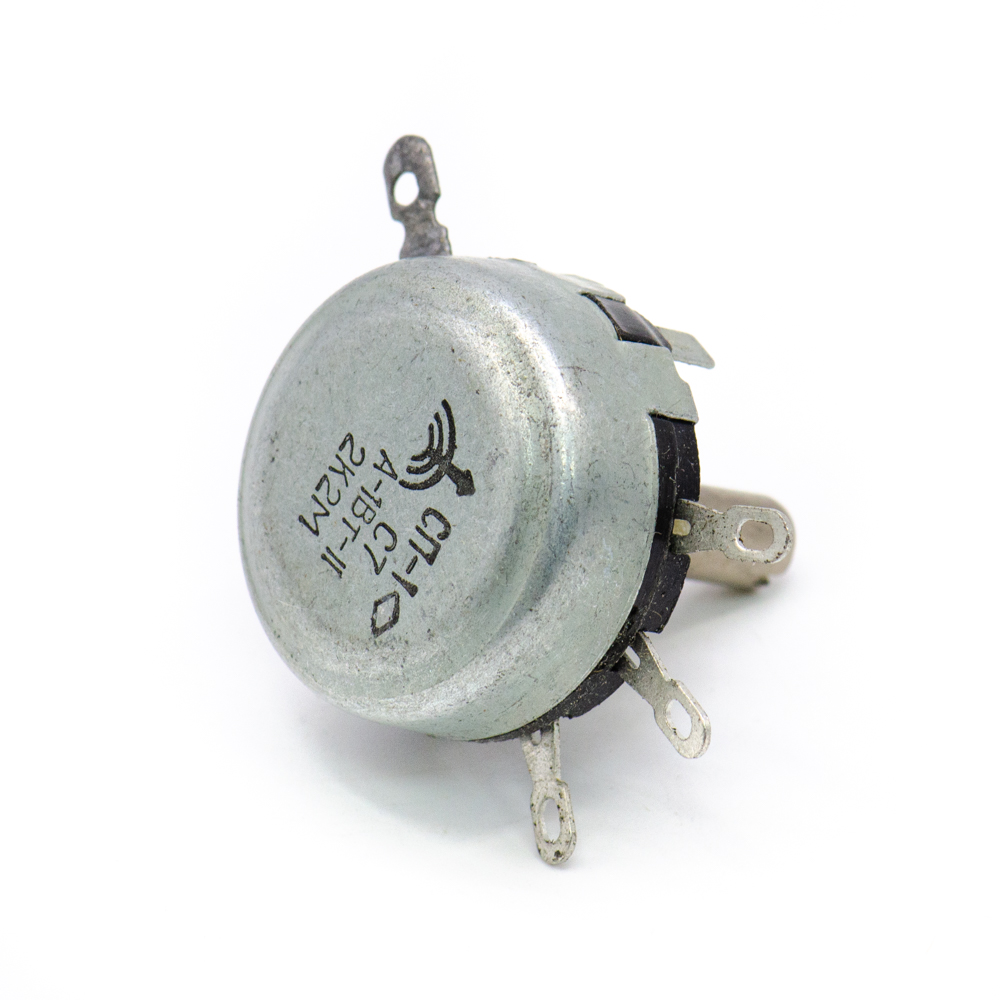

Фактическая маркировка А-1ВТ-II- 2К2М
Габаритные размеры L*W*H 29х42х35 mm
Диаметр корпуса 29 mm
Высота корпуса 15 mm
Длина вала (длина выступающей части) 20 mm
Пределы номинального сопротивления от 470Ω до 4,7MΩ
Режим работы непрерывный, импульсный

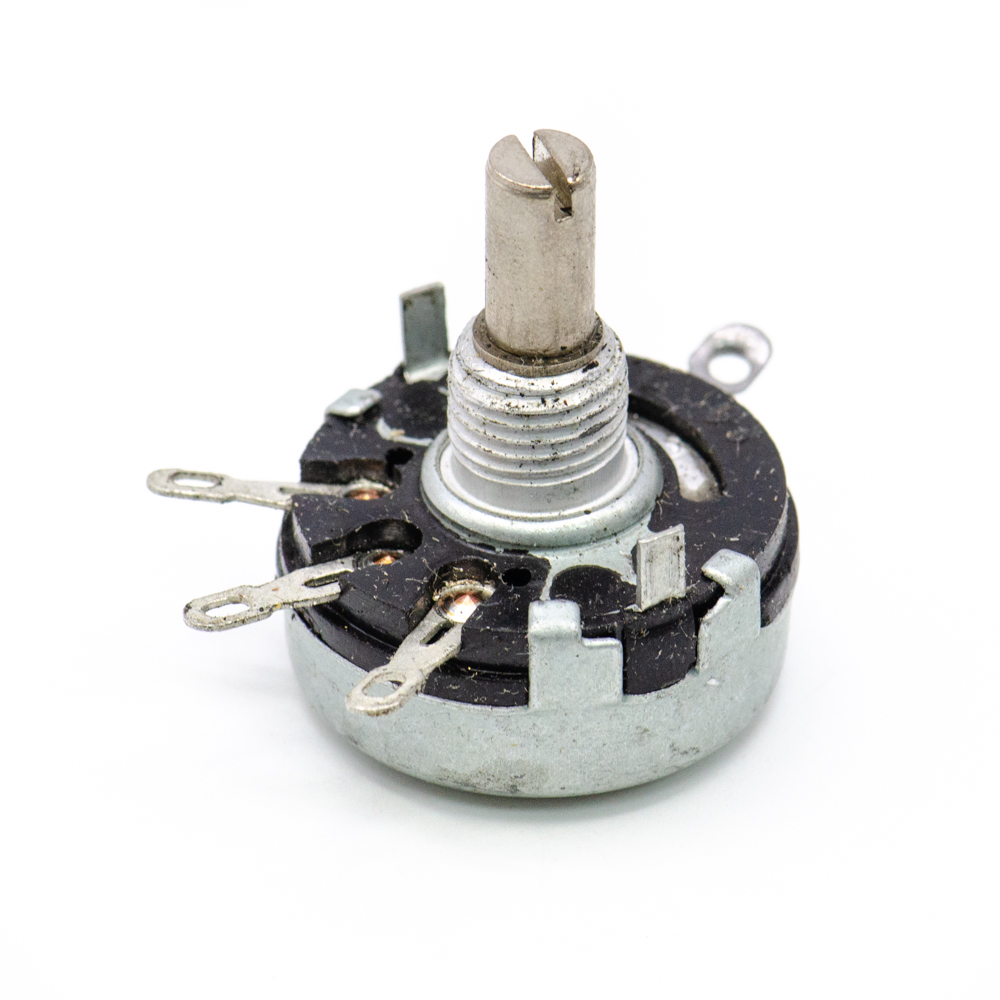

Вид вала i ВС-2-20 сплошной с шлицем
Материал выводов Cu (медь)
Материал корпуса металл
Установочные размеры 10,2 mm
Вид выводов лепесток
Покрытие выводов лужение
Количество выводов 3
Шаг выводов 10 mm
Количество оборотов однооборотный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Дополнительные характеристики цилиндрический одинарный без стопорения оси
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 6 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 2,2 kΩ
Единицы измерения сопротивления kΩ (кОм)
Допустимое отклонение ±20%
Номинальная мощность 1 W
Макс. или предельное рабочее напряжение 500 V
ТКС - температурный коэффициент сопротивления ±2000×10⁻⁶/1°C;
Сопротивление изоляции 5000 MΩ
Уровень шумов не более 30 mkV/V
Полный угол поворота оси 255°
Ударные нагрузки одиночн. с ускорением 500 g
Ударные нагрузки многократн. с ускорением 150 g
Линейные нагрузки с ускорением 50 g

Условия эксплуатации

Минимальная наработка 1000 час.
Ресурс 25000 циклов
Интервал рабочих температур от -60 до +125°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление до 1,3 Pa
Климатическое исполнениеi УХЛ
Минимальный срок сохраняемости, лет 12

Полные аналоги

Функциональные аналоги

Возможные аналоги

Оставить отзыв

Оценка:

Преимущества *
Недостатки *
Комментарий *
Ваше Имя *
Эл. почта *
Введите текст с картинки:
* Поля для обязательного заполнения
Отзыв будет опубликован после проверки модератором
Принимаем заказы на товары,
не вошедшие в каталог

Пришлите маркировку необходимого вам товара.
Мы предоставим Вам наилучшие условия по поставке!

Оформить заявку

Похожие товары

Артикул (ID): TD-660
СП3-30а 0,25W(Ватт) 3,3kΩ(кОм)±20%-А ВС3-32 прямая лыска Резистор переменный (потенциометр)
  • 148 1 шт.
  • 126 от 10 шт.
Артикул (ID): TN-2163
СП-1(I) 1W(Ватт) 2,2kΩ(кОм)-А, ВС2-12 сплошной с шлицем Резистор переменный (потенциометр)
Артикул (ID): TN-6978
СП3-30а 0,25W(Ватт) 4,7kΩ(кОм)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр).
  • 148 1 шт.
  • 126 от 10 шт.
  • 118 от 50 шт.
  • 110 от 100 шт.
Артикул (ID): TN-6755

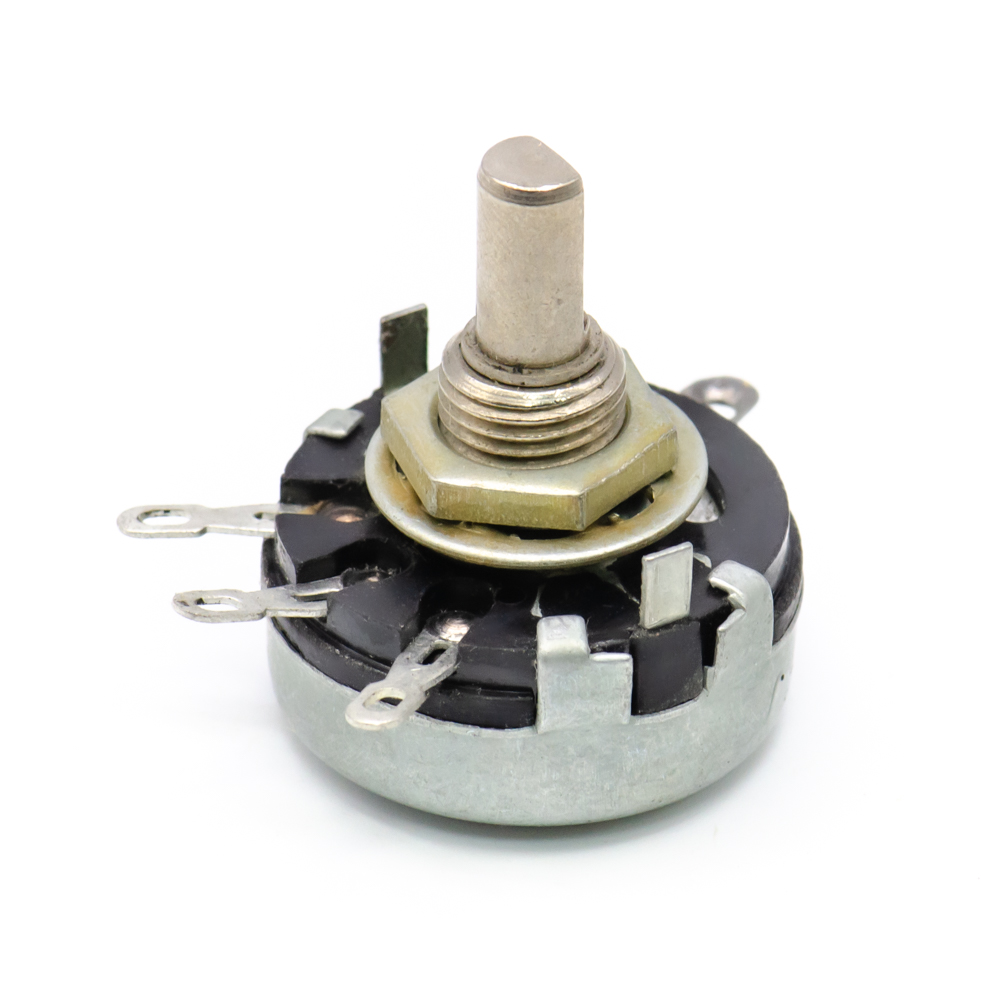

СП-1(I) 1W(Ватт) 2,2kΩ(кОм)±20%-А, ВС3-20 с прямой лыской Резистор переменный (потенциометр), "1"
