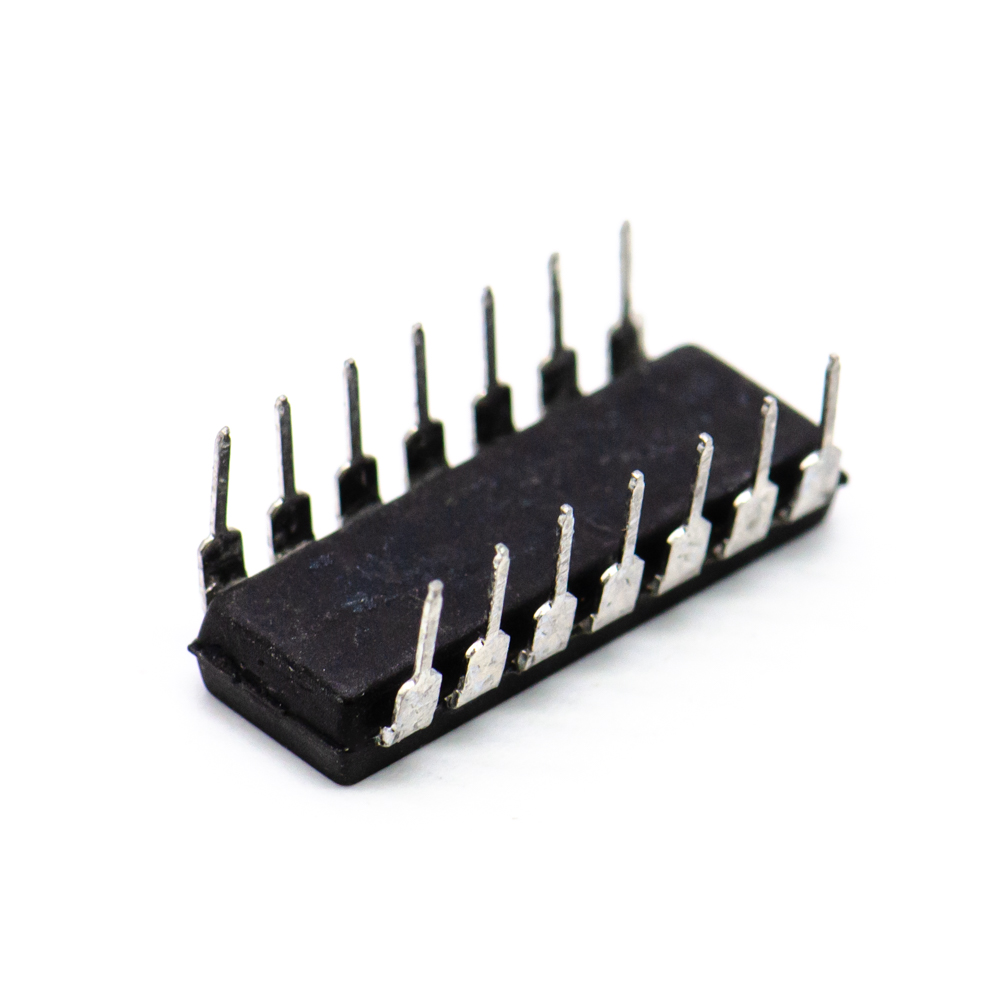

КР1533ТЛ2 DIP14 Микросхема(арт. TN-4855)

Микросхемы КР1533ТЛ2 представляют собой шесть триггеров Шмитта с инверсией. Используются для работы в узлах и блоках радиоэлектронной аппаратуры общего назначения. Выпускаются в 14-выводном пластмассовом корпусе с вертикальным расположением выводов для монтажа в отверстия печатной платы. Расшифровка КР1533ТЛ2: К - для устройств производственно-технического назначения и народного потребления; Р - пластмассовый корпус с параллельным двухрядным расположением выводов;1 -полупроводниковая микросхема; 533 - цифры, определяют номер разработки конкретного типа исполнения. В совокупности третий и четвёртый элементы обозначают номер серии; ТЛ - триггеры Шмитта; 2 - цифра определяет условный номер разработки микросхемы в данной серии по определённому функциональному признаку. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование КР1533ТЛ2 DIP14 Микросхема
Торговая марка No name Russia
Страна происхождения РОССИЯ
ТУ бКО.348.806-35 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 0,83
Дата выпуска 2018
Наличие паспорта - этикетки этикетка
Транслитерация Kr1533tl2-dip14-mikroshema
Вид упаковки самоупаковка
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Стандартная логика
Функциональный тип триггер
Типоразмер корпуса DIP14

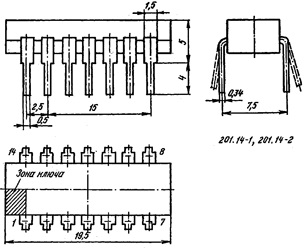

Типоразмер корпуса отечественный 201.14-2
Материал корпуса пластмасса
Материал выводов, контактов латунь
Покрытие выводов или контактов лужение
Метод монтажа THT (выводной)
Рабочее положение любое
Фактическая маркировка КР1533ТЛ2
Цвет изделия черный
Габаритные размеры L*W*H 19,5х9х8 mm
Высота корпуса 5 mm
Длина выводов 4 mm

Технические характеристики

Напряжение питания 5 V
Выходной ток 1 - 1121 mA
Входной ток низкого уровня не более -0,2 mA; высокого уровня не более 20 µA
Ток потребления при высоком уровне не более 13 mA, при низком уровне не более 17 mA
Время задержки распространения при включении 22 ns; при выключении 22 ns
Выходное напряжение низкого уровня не более 0,4 V; высокого уровня не менее 2,5 V
Выходное напряжение высокого уровня не менее 2,5 V
Выходное напряжение низкого уровня не более 0,5 V
Выходной ток высокого уровня не менее 13 mA

Условия эксплуатации

Интервал рабочих температур от -10 до +70°C
Климатическое исполнениеi УХЛ
