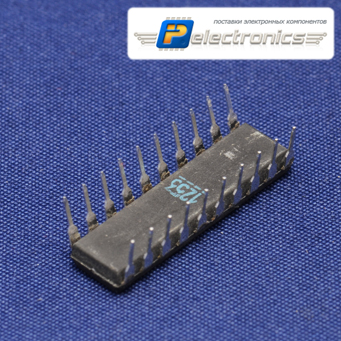

Микросхема КР1533АП4 - цифровая интегральная схема транзисторной логики серии ТТЛ. Представляет собой два четырехканальных формирователя (четырехразрядных магистральных передатчика) с тремя состояниями на выходе, с прямым и инверсным управлением.  Корпус типа 2140.20-8. Содержание золота 0,0060514 г.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование КР1533АП4 DIP20 Микросхема
Торговая марка НПО Интеграл, Минск
Страна происхождения
ТУ бКО.348.806-32 ТУ
Вид приемки "1"
Дата выпуска 1991

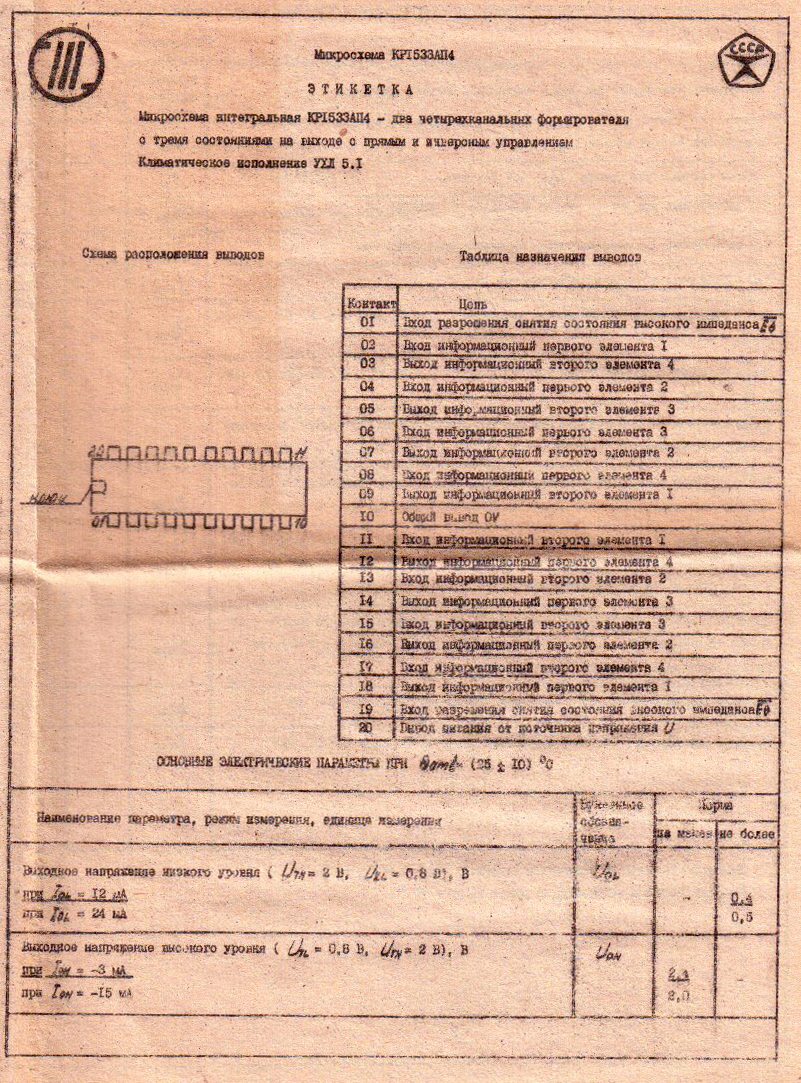

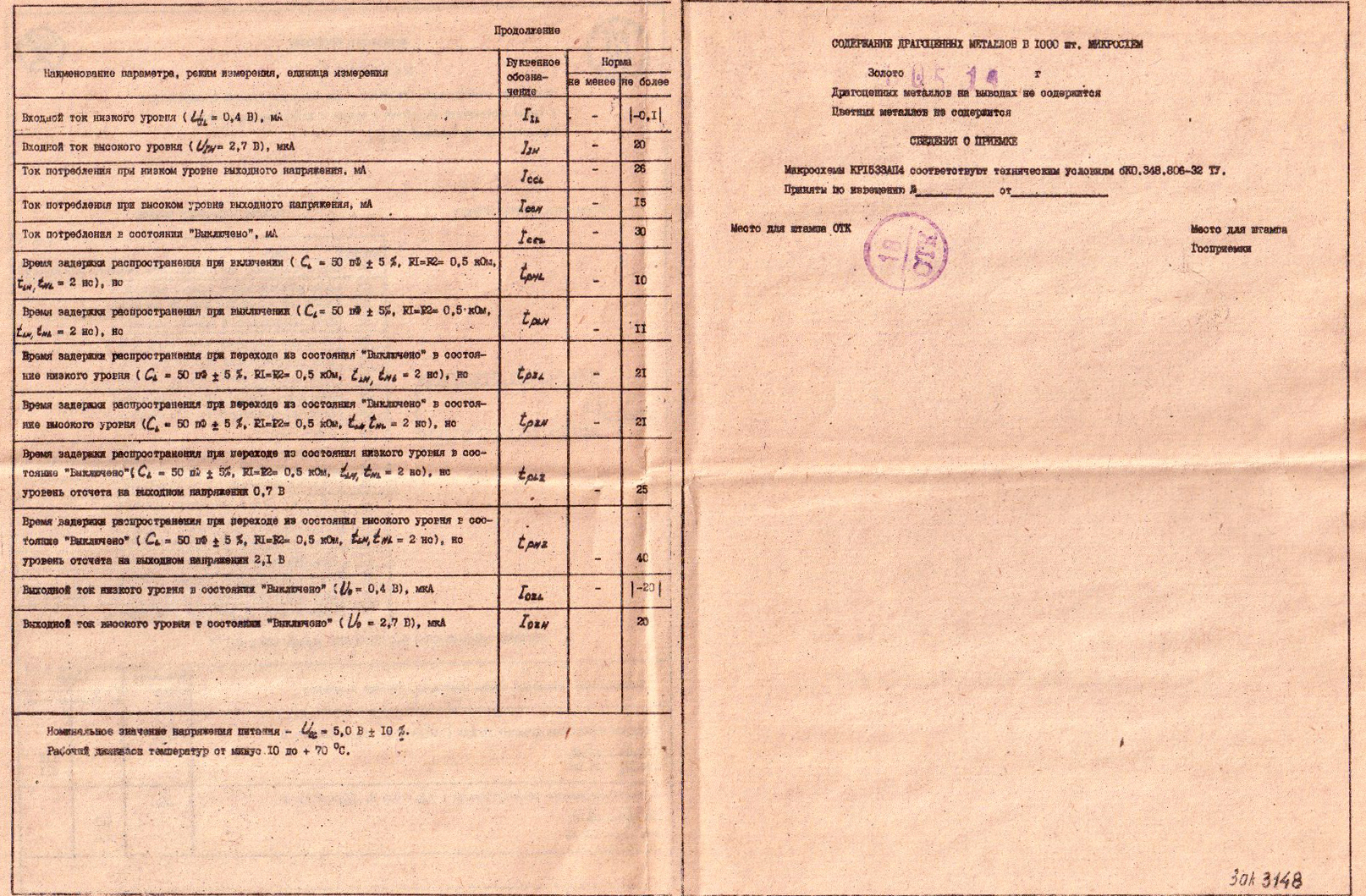

Наличие паспорта - этикетки есть
Транслитерация Microcircuit KR1533AP4
Вид упаковки пластмассовая коробка
Состояние упаковки заводская

Основные параметры

Функциональная группа Стандартная логика
Функциональный тип Формирователь

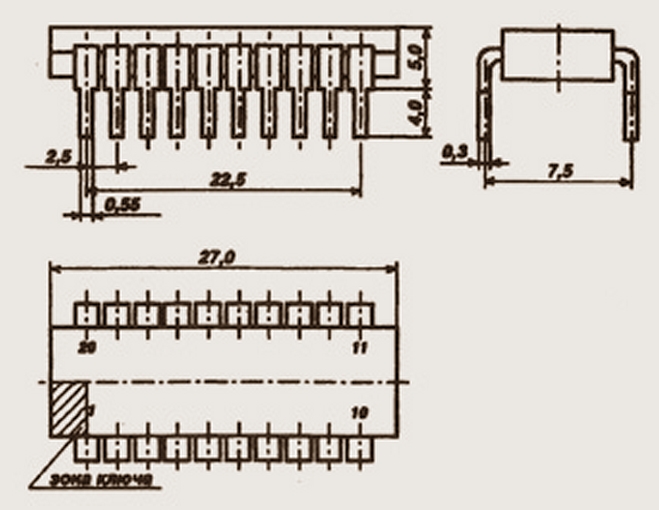

Типоразмер корпуса DIP20
Типоразмер корпуса отечественный 2140.20-8
Материал корпуса пластмасса
Габаритные размеры L*W*H 25х9
Высота корпуса 3 mm
Длина выводов 6 mm

Технические характеристики

Напряжение питания 5 V
Выходной ток низкого уровня не более /-20/ nA; высокого уровня не более 20 nA
Входной ток низкого уровня не более -0,1 mA; высокого уровня не более 20 µA
Ток потребления при высоком уровне не более 15 mA, при низком уровне не более 26 mA
Время задержки распространения при включении 10 ns; при выключении 11 ns
Выходное напряжение низкого уровня не более 0,4 V; высокого уровня не менее 2,4 V

Условия эксплуатации

Интервал рабочих температур от -10 до +70°C
Климатическое исполнение УХЛ 5.1
Кратность упаковки 70
