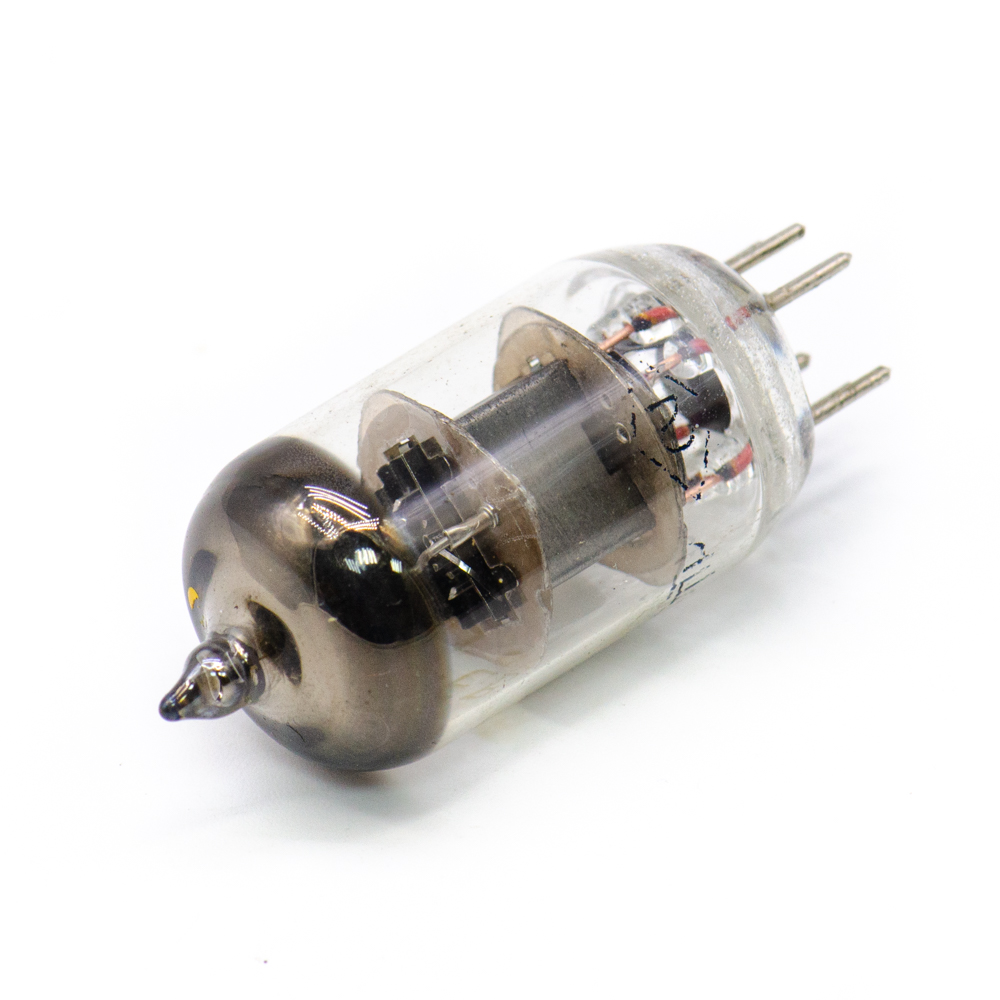

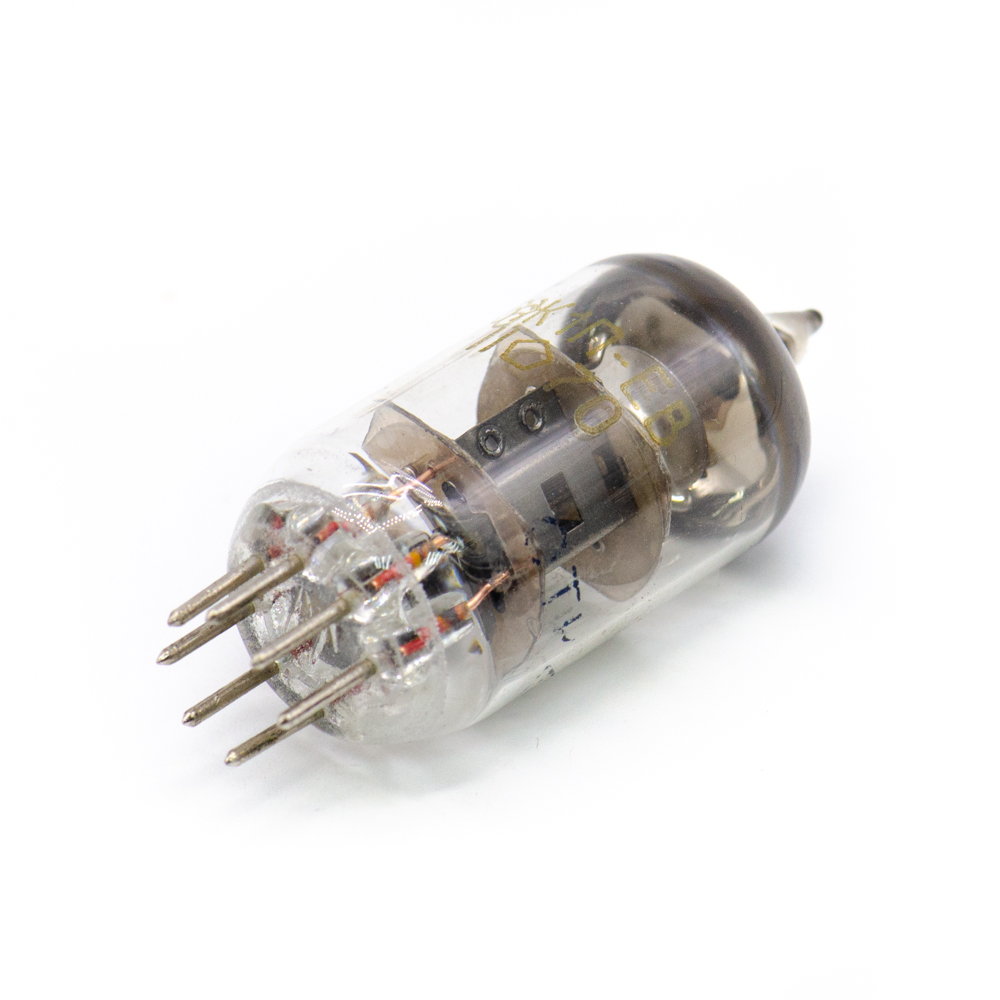

6Ж1П-ЕВ Пентод "НЭВЗ-Союз" (арт. KP-9077)

к сравнению отложить

НЭВЗ-Союз

Артикул (ID): KP-9077

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1970
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ СБ3.300.028ТУ1-1982

Подробная документация

ID: 497279

На складе 1 шт

Цена от
Включая НДС
145 ₽
1 шт. 145 ₽

Количество

Быстрый заказ

Пентод 6Ж1П-ЕВ высокой частоты с короткой характеристикой. Предназначен для широкополосного усиления напряжения высокой частоты. Применяется в ультракоротковолновой и телевизионной аппаратуре. Катод оксидный косвенного накала.
6Ж1П-ЕВ 6 - число, указывающее округлённое значение напряжение накала лампы в вольтах; Ж - буква, определяющая тип лампы: Ж - высокочастотный пентод с короткой характеристикой; 1 - число порядкового номера разработки данного типа лампы; П - буква, характеризующая конструктивное оформление: П - миниатюрная (пальчиковая) лампа в стеклянной оболочке диаметром баллона 19 или 22,5 мм; Е - лампа с повышенной долговечностью; В - лампа с повышенной надёжностью и механической прочностью.
Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	НЭВЗ-Союз
Страна происхождения
ТУ	СБ3.300.028ТУ1-1982
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	7,4
Дата выпуска	1970
Транслитерация	Vacuum tube 6Z1P-EV
Наличие паспорта - этикетки	нет
Цвет изделия	прозрачный
Состояние упаковки	самоупаковка

Основные параметры

Функциональная группа	Электровакуумный прибор
Функциональный тип	высокочастотный пентод
Фактическая маркировка	6Ж1П-ЕВ
Материал корпуса	стекло
Метод монтажа	в ламповую панель
Габаритные размеры LWH	32х17х46 mm
Высота корпуса	32 mm
Форма колбы	цилиндрическая

Технические характеристики

Цоколь	с пуговичным дном. Штырьков 7
Напряжение накала	5,7
Напряжение на аноде	120-200 V
Ток накала	175 ±15 mA
Ток в цепи анода	7,35±2,35 mA
Внутреннее сопротивление	0,1-1,1 MΩ
Мощность рассеивания	анодом 1,2 W
Ток в цепи катода	20 mA

Условия эксплуатации

Минимальная наработка	5 000 час.
Интервал рабочих температур	от -60 до +145°C
Относительная влажность	98% при температуре +45°С
Статус изделия	В настоящее время снят с производства.
