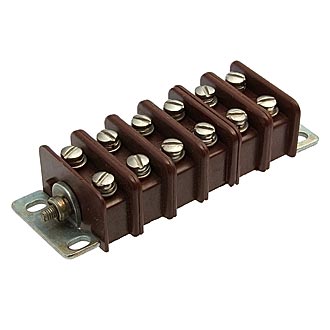

ПС16-12 12 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90(арт. ZT-3919)

No name Russia; " 1" - ОТК; под винт М3; клеммная колодка, клеммная плата; 3ПМ..., 3ПС…, ПС...
РОССИЯ
Артикул (ID): ZT-3919
  • Срок отгрузки со склада 5-7 дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 490951
На складе 30 шт
  • Цена от 90.72 ₽
  • 1 шт 98.5 ₽
  • от 10 шт 90.72 ₽
Количество
Быстрый заказ

ПС16-12 12 контактов - Плата соединительная, карболит. Структура условного обозначения: ПС – Плата соединительная; 16 – порядковый номер разработки; 12 – количество контактов. Соединительные платы используются как промежуточные переходные элементы для электрического соединения узлов и субблоков с коммутационной печатной платой или для соединения коммутационной платы с монтажными проводами. При установке соединительных плат на печатные платы их контакты запаиваются в металлизированные отверстия плат или припаиваются к контактным площадкам плат. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПС16-12 12 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
Вид приемки i "1"- ОТК
Масса изделия, гр 68
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация PS16-12 12 contacts, pitch 9.5mm, 10A(Ampere) 600V(Volt) Connecting board, carbolite GOST 28821-90
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип платы монтажные, соединительные
Серия плат ПС16
Способ подключения проводов под винт М3
Вид контактов винт
Количество контактов 12
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 2
Шаг контактов в ряду 9,5 mm
Шаг между рядами контактов 8,95 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Диаметр установочного отверстия 3,6 mm

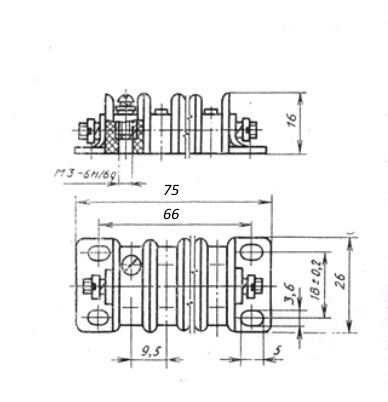

Установочные размеры 66 mm расстояние между монтажными отверстиями
Материал изолятора карболит (фенопласт)
Габаритные размеры L*W*H 75х26х16 mm
Длина корпуса 56 mm
Ширина корпуса 26 mm
Цвет платы коричневый
Тип платы односторонняя
Основание жесткое
Наличие прокладки для платы нет
Фактическая маркировка ПС16-12
Рабочее положение любое
Аналогичные серии 3ПМ..., 3ПС…, ПС...
Другие наименования клеммная колодка, клеммная плата

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 10 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
ПС16-12 12 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90   (datasheet)

Полные аналоги

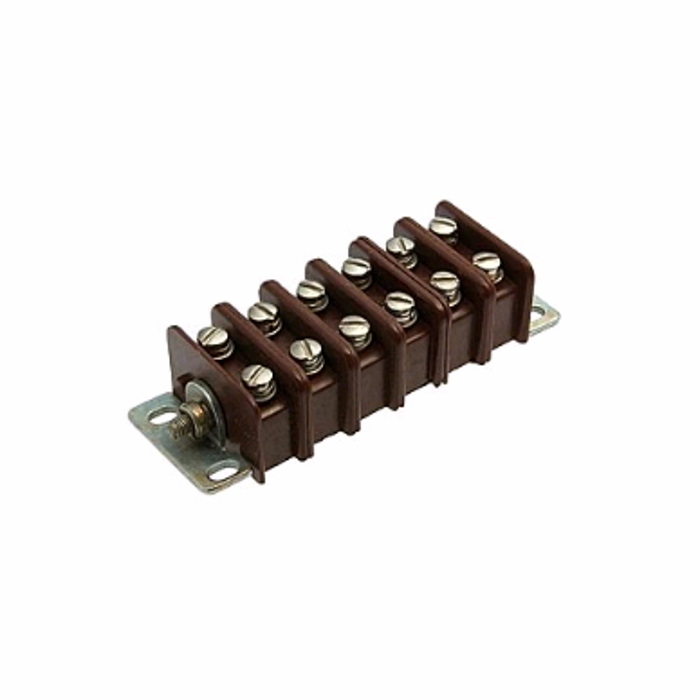

ПС16-12(аналог) RUICHI, фото
ПС16-12(аналог) RUICHI

Функциональные аналоги

3ПС19-12 12 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): ZT-3837
3ПС19-12 12 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
  • 62.38 ₽ 1 шт.
3ПС18-12 12 пар, 2 ряда, 24 контакта, шаг 11mm, 10A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90., фото
Артикул (ID): TW-6510
3ПС18-12 12 пар, 2 ряда, 24 контакта, шаг 11mm, 10A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.
  • 130 ₽ 1 шт.

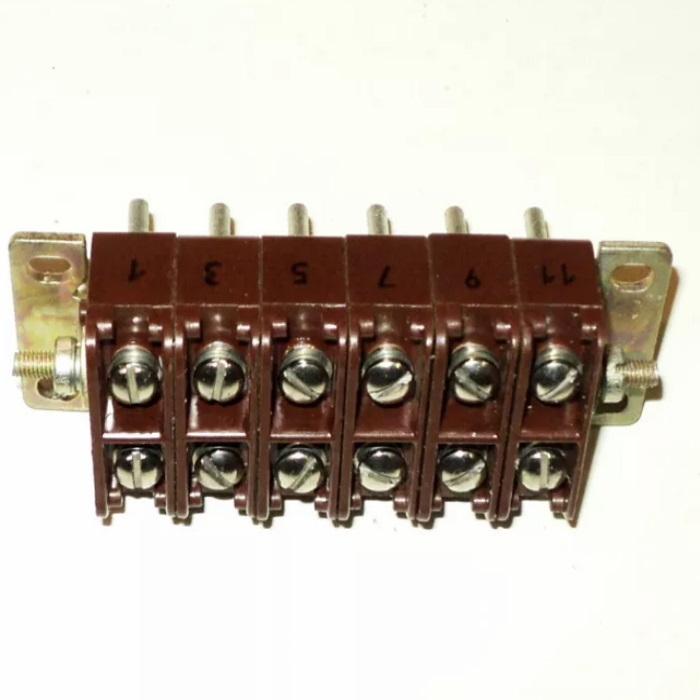

3ПС20-12, фото
3ПС20-12

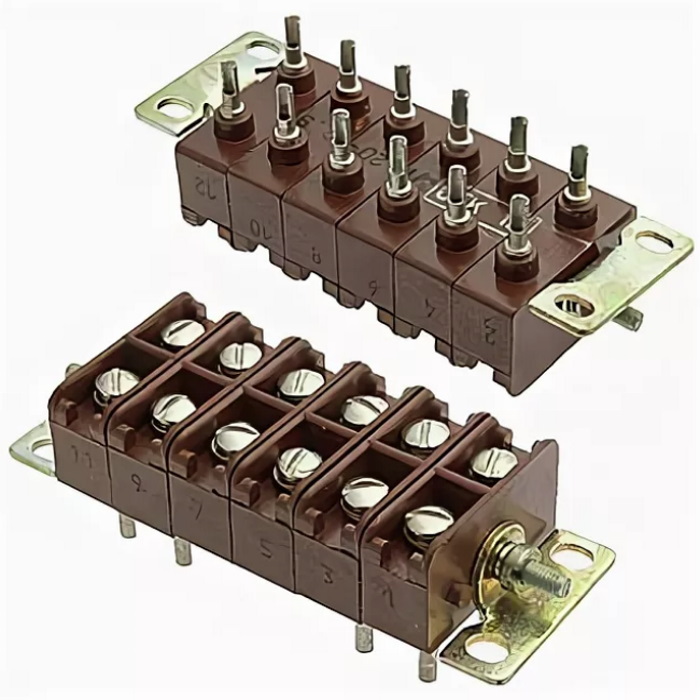

3ПС21-12, фото
3ПС21-12

Возможные аналоги

ПС16-14 14 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): ZT-3920
ПС16-14 14 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
  • 98.5 ₽ 1 шт.

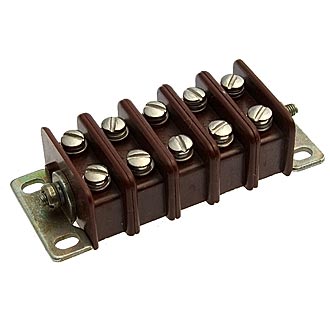

ПС16-10 10 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90., фото
Артикул (ID): ZT-3918
ПС16-10 10 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.
  • 82.08 ₽ 1 шт.

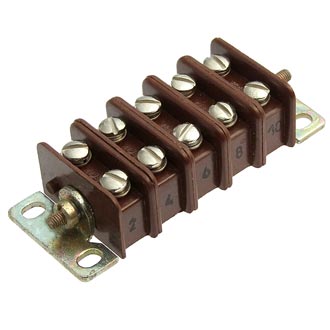

3ПС19-10 10 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): ZT-3836
3ПС19-10 10 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
  • 59.09 ₽ 1 шт.
