Скидка на Индикация и светодиоды
-20%

ПМ19-22 22 контакта, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90(арт. SN-7368)

No name USSR; " 1" - ОТК; под винт М3; клеммная колодка, клеммная плата; 3ПМ..., 3ПС…, ПС...
СССР
Артикул (ID): SN-7368
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 283608
На складе 8 шт
  • Цена от
    172.00 ₽
    137.60 ₽
  • Скидка -20%
  • 1 шт 137.60 ₽
    172 ₽
Количество
Быстрый заказ

ПМ19-22 22 контакта - Плата монтажная, карболит.  Структура условного обозначения: ПМ - обозначение типа: ПМ - плата монтажная; 19 - цифра, определяющая на типоразмер платы; 22 - число, указывающая на количество контактов. Предназначена для соединения электрических цепей постоянного, переменного и импульсного тока при внутреннем объёмном монтаже радиоэлектронной аппаратуры. Соединительные платы используются как промежуточные переходные элементы для электрического соединения узлов и блоков аппаратуры общепромышленного и специального назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПМ19-22 22 контакта, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
Вид приемки i "1"- ОТК
Масса изделия, гр 56
Дата изготовленияi 1976-1991
Наличие паспорта - этикетки нет
Транслитерация PM19-22 22 contacts, pitch 7mm, 5A(Ampere) 1000V(Volt) Mounting plate, carbonite GOST 28821-90
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип платы монтажные, соединительные
Серия плат ПМ19
Способ подключения проводов под винт М3
Вид контактов лепесток
Количество контактов 22
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 2
Шаг контактов в ряду 7 mm
Шаг между рядами контактов 45 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Диаметр установочного отверстия 3,6 mm

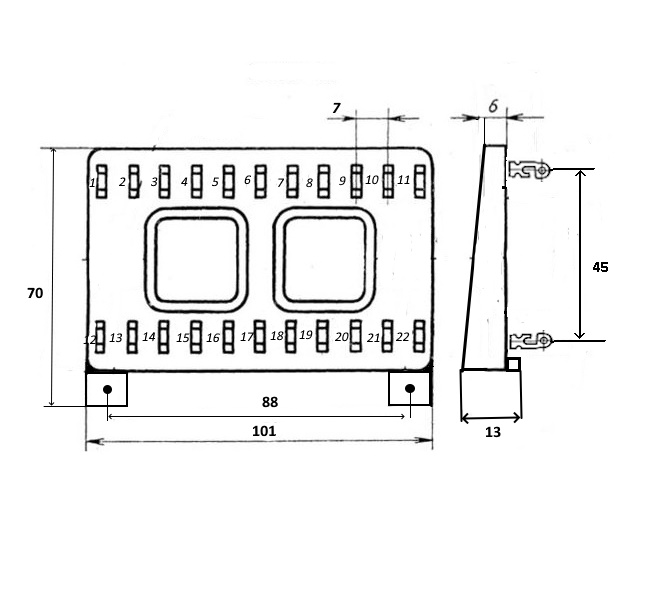

Установочные размеры 88 mm расстояние между монтажными отверстиями
Материал изолятора карболит (фенопласт)
Габаритные размеры L*W*H 101х70х13 mm
Длина корпуса 101 mm
Ширина корпуса 70 mm
Цвет платы коричневый
Тип платы односторонняя
Основание жесткое
Наличие прокладки для платы нет
Фактическая маркировка ПМ19-22
Рабочее положение любое
Аналогичные серии 3ПМ..., 3ПС…, ПС...
Другие наименования клеммная колодка, клеммная плата

Технические характеристики

Рабочее напряжение, max 1000 V
Рабочий ток, max 5 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
ПМ19-22 22 контакта, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90   (datasheet)

Функциональные аналоги

3ПМ20-11 11 пар, 2ряда, 22 контакта, шаг 9mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90, фото
Артикул (ID): TW-6492
3ПМ20-11 11 пар, 2ряда, 22 контакта, шаг 9mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90
  • 148 ₽ 1 шт.
  • 110 ₽ от 10 шт.
  • 97 ₽ от 100 шт.

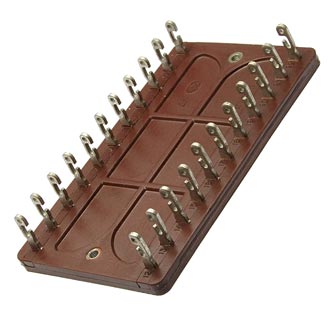

3ПМ20-11 11 пар, 2ряда, 22 контакта, шаг 9mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90., фото
Артикул (ID): TW-6491
3ПМ20-11 11 пар, 2ряда, 22 контакта, шаг 9mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90.
  • 148 ₽ 1 шт.
  • 110 ₽ от 10 шт.
  • 97 ₽ от 100 шт.
3ПМ23-11, фото
3ПМ23-11

Возможные аналоги

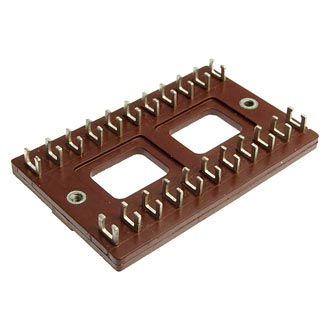

3ПМ25-11 11 пар, 2 ряда, 22 контакта, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90, фото
Артикул (ID): TW-6514
3ПМ25-11 11 пар, 2 ряда, 22 контакта, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90

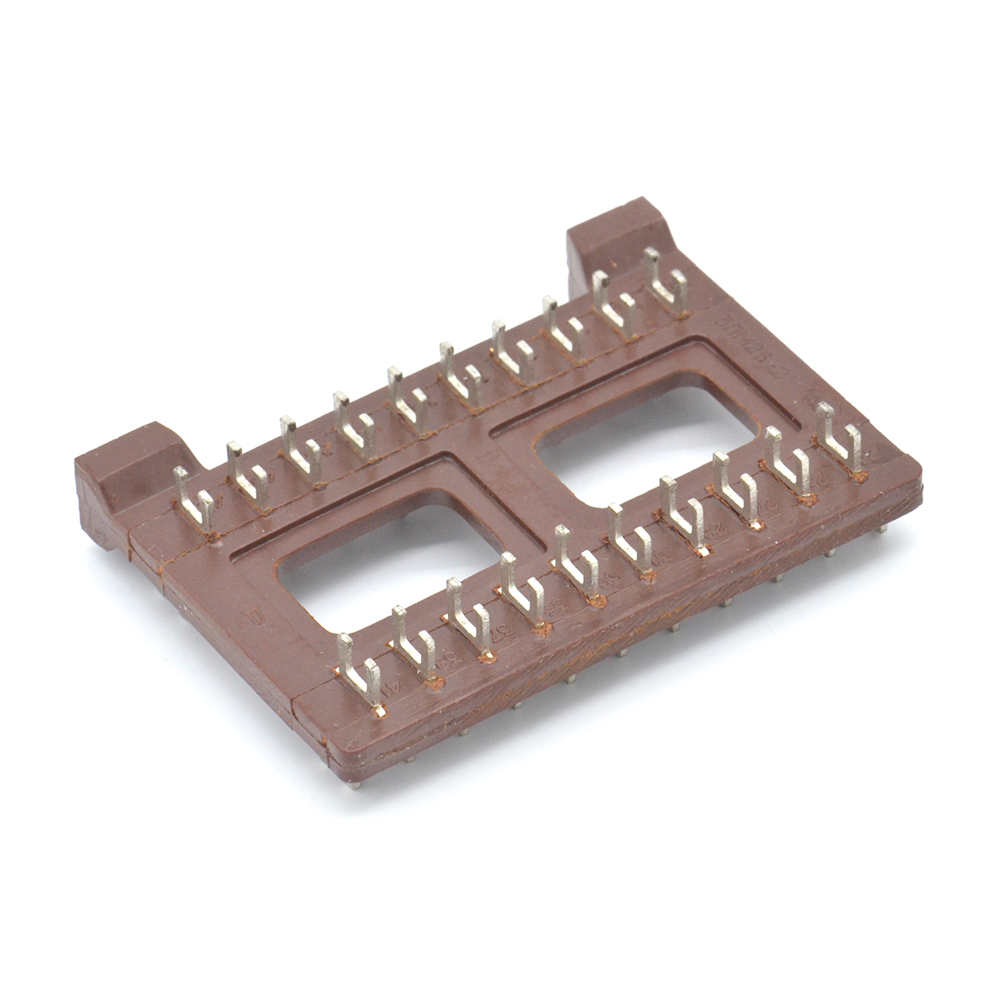

3ПМ26-21 21 пара, 4 ряда, 42 контакта, шаг 7mm, 5A(Ампер) 1000V(Вольт) Плата монтажная, карболит ГОСТ 28821-90, фото
