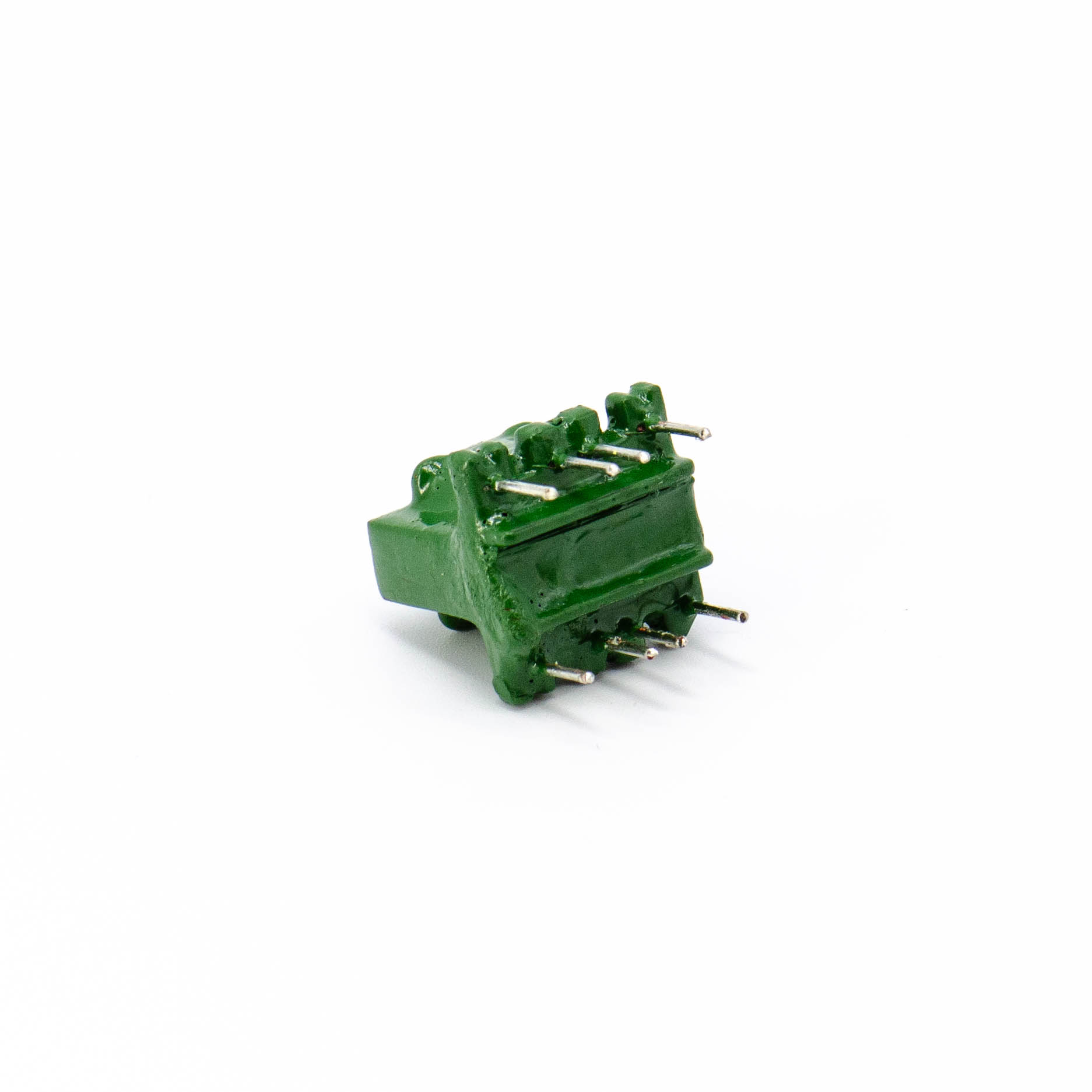

ТМ5-22 Трансформатор(арт. KP-8122)

РОССИЯ
Артикул (ID): KP-8122
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
Подробная документация
ID: 493004
На складе 16 шт
  • Цена от 1620 ₽
  • 1 шт 1800 ₽
  • от 10 шт 1620 ₽
Количество
Быстрый заказ

Трансформатор согласующий ТМ5-22 маломощный низкой частоты предназначен для согласования внутреннего сопротивления источника сигнала с входным сопротивлением каскадов УЗЧ в устройствах, выполненных совместно с ламповыми и полупроводниковыми приборами в диапазоне эффективно воспроизводимых частот 100...10000 Гц с неравномерностью частотной характеристики на граничных частотах не более 3 дБ и коэффициентом нелинейных искажений не более 3 %. Расшифровка маркировки трансформатора согласующего:
ТМ5-22
ТМ - сокращённое обозначение типа: Т - трансформатор, М - маломощный;
5 - номинальная мощность в милливаттах (мВт);
22 - порядковый номер разработки. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ТМ5-22 Трансформатор
Торговая марка No name Russia
Страна изготовления РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 8,4
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация TM5-22 Transformer
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Трансформатор
Функциональный тип согласующий
Серия трансформатора ТМ
Фактическая маркировка ТМ5-22
Материал выводов, контактов латунь
Покрытие выводов или контактов луженые(олово)
Метод монтажа печатный
Рабочее положение любое
Цвет изделия зеленый

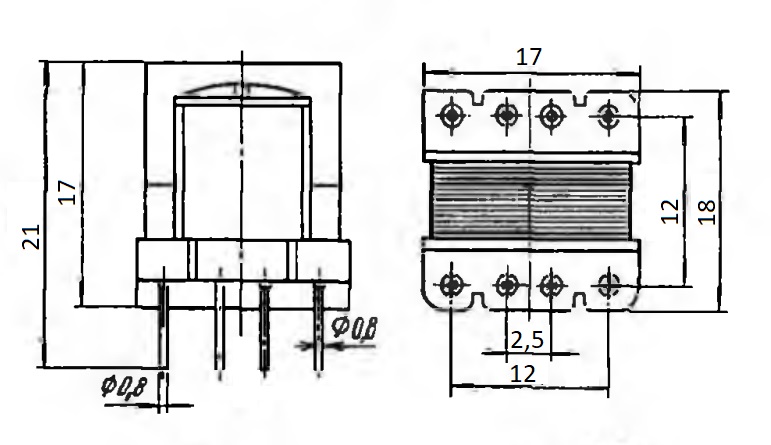

Габаритные размеры L*W*H 21х17х18 mm
Высота корпуса 17 mm

Технические параметры

Номинальная мощность 0,005 V*A
Входное сопротивление 546 Ω
Выходное сопротивление 400 Ω
Напряжение первичной обмотки 1,7 V
Коэффициент трансформации 0,97
Сопротивление первичной обмотки пост. току 35х2 Ω
Сопротивление вторичной обмотки пост. току 39х2 Ω

Условия эксплуатации

Минимальная наработка 20000 час.
Интервал рабочих температур от -60 до +125°C
Относительная влажность 98% при температуре +40°С
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
ТМ5-22 Трансформатор   (datasheet)
