Скидка на  Конденсаторы электролитические
-20%

2500НМС2 Ш12х20 зазор 0,5mm Ферритовый сердечник, 1шт, 0707579 ТУ (арт. SN-7399)

АООТ Магнетон, Санкт-Петербург; 2500 µ
РОССИЯ
Артикул (ID): SN-7399
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1992-1999
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ 0707579 ТУ
Подробная документация
ID: 283636
На складе 25 шт
  • Цена от 59 ₽
  • 1 шт 65 ₽
  • от 10 шт 59 ₽
Количество
Быстрый заказ

Ш12х20 2500НМС2 с зазор 0,5mm Ферритовый Ш-образный сердечник без диэлектрического покрытия. Структура условного обозначения: М2500 – материал сердечника/магнитопровода (2500 - Начальная магнитная проницаемость); НМС- марганец-цинковые НЧ для сильных магнитных полей; 2 – особые свойства; Ш12х20 – типоразмер. Ферритовые Ш(Е)-образные сердечники 2500НМС2 применяются  в средних и сильных магнитных полях (В ~ 0,1-0,3 Тл) при повышенных температурах окружающей среды (Т ≤ +125ºС): в трансформаторах и дросселях одно- и двухтактных DC/DC, DC/AC, AC/AC конверторов, в импульсных трансформаторах, в сетевых фильтрах, в фильтрах радиопомех, трансформаторах поджига натриевых, металлогалогенных и ксеноновых ламп, в дросселях НЧ-фильтров акустических систем, в выходных строчных трансформаторах ТВ-приемников, рекомендуется использовать в диапазоне частот до 100 кГц Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2500НМС2 Ш12х20 зазор 0,5mm Ферритовый сердечник, 1шт
Торговая марка АООТ Магнетон, Санкт-Петербург
Страна изготовления СССР
Дата изготовленияi 1992-1999
Вид приемки i "1"- ОТК
Масса изделия, гр 55,06
Наличие паспорта - этикетки этикетка
Транслитерация Sh12x20 2500NMS2 with a gap of 0.5mm Ferrite core, 1 pc.
Вид упаковки картонная коробка
Доупаковка картонная пластина
Состояние упаковки заводская

Основные параметры

Функциональная группа Ферритовые изделия и аксессуары
Функциональный тип ферритовые сердечники
Вид/форма сердечника Ш-образный
Основное вещество MnZn
Материал сердечника (магнитопровода) М2000НМС
Покрытие сердечника без покрытия
Наличие зазора зазор 0,5 mm

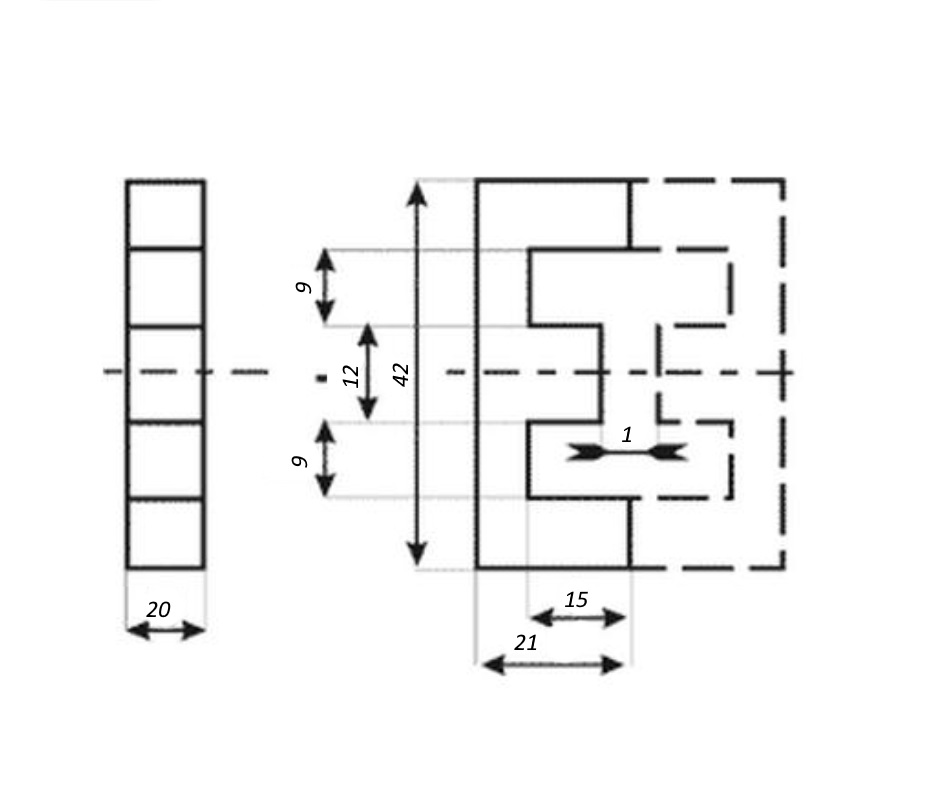

Габаритные размеры L*W*H 43х15х20 mm
Фактическая маркировка отсутствует

Технические характеристики

Начальная магнитная проницаемость 2500 µ
Магнитная индукция 0,29 T
Остаточная магнитная индукция 0,1 T
Коэрцитивная сила 16 A/m
Температура Кюри ≥200 ºC
Удельное электрическое сопротивление 1 Ω*m
Критическая частота 0,4 MHz
Плотность 4,7 - 4,9 g/sm³

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
2500НМС2 Ш12х20 зазор 0,5mm Ферритовый сердечник, 1шт   (datasheet)
2500НМС2 Ш12х20 зазор 0,5mm Ферритовый сердечник, 1шт   (datasheet)
