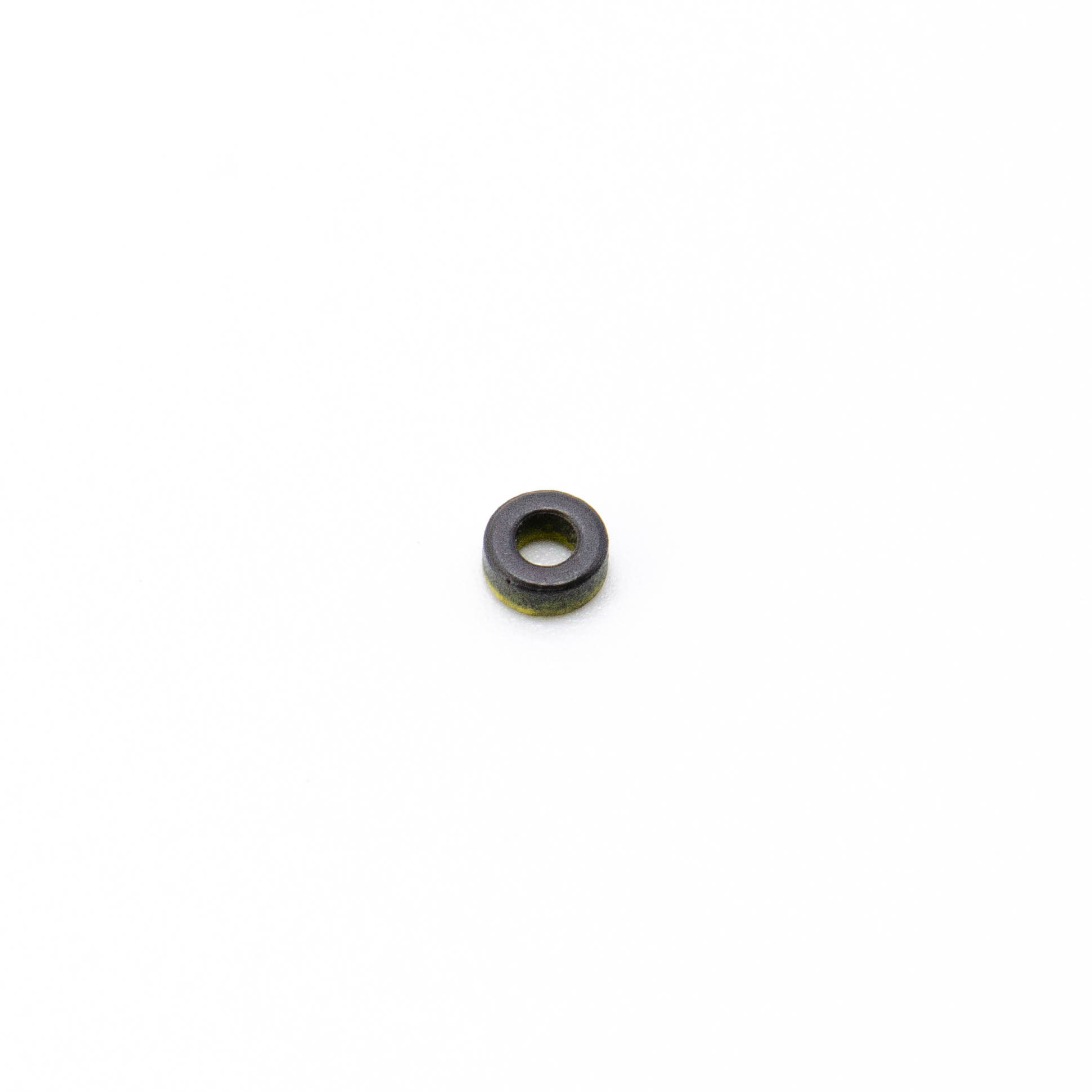

T12-6 3,2х1,6х1,3 Сердечник кольцевой тороидальный, - (арт. SN-7806)

-; Amidon
СОЕДИНЕННЫЕ ШТАТЫ АМЕРИКИ
Артикул (ID): SN-7806
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 257731
На складе 3 шт
  • Цена от 85 ₽
  • 1 шт 85 ₽
Количество
Быстрый заказ

T12-6 3,2х1,6х1,3 - тороидальный кольцевой сердечник. Структура условного обозначения: Т - изделие из карбонильного железа (тороид); 12 - внешний диаметр кольца в сотых долях дюйма (0,125 дюйма=3,2 мм); 6 - марка материала из которого изготовлено кольцо (желтый цвет маркировки); 3,2х1,6х1,3 – 3,2-внешний диаметр кольца (мм), 1,6 - внутренний диаметр кольца (мм), 1,3 - высота кольца (мм). Применяется в качестве ВЧ-индуктивности, импульсных трансформаторов и фильтр дросселей в диапазоне частот от 10 до 50 МГц. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование T12-6 3,2х1,6х1,3 Сердечник кольцевой тороидальный
Торговая марка Amidon
Страна изготовления США
Дата изготовленияi дата не указана
Масса изделия, гр 0,03
Наличие паспорта - этикетки нет
Транслитерация Т12-6 3,2х1,6х1,3 Сердечник кольцевой тороидальный
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Ферритовые изделия и аксессуары
Функциональный тип ферритовые сердечники
Вид/форма сердечника кольцо
Основное вещество Carbonyl SF
Материал сердечника (магнитопровода) карбонильное железо
Покрытие сердечника эпоксидное покрытие (желтый)
Типоразмер сердечника (D*d*h) 3,2х1,6х1,3
Внешний диаметр кольца 3,2 mm
Внутренний диаметр кольца 1,6 mm
Высота кольца 1,3 mm
Фактическая маркировка желтый цвет

Технические характеристики

Начальная магнитная проницаемость 8 µ
Магнитная индукция 500/390 mT
Остаточная магнитная индукция 110 mT
Коэрцитивная сила 13 A/m
Температура Кюри ≥215 ºC
Удельное электрическое сопротивление 6,5 Ω*m
Критическая частота 50 MHz
Плотность 4,8 g/sm³

Условия эксплуатации

Интервал рабочих температур до +200°С
T12-6 3,2х1,6х1,3 Сердечник кольцевой тороидальный   (datasheet)
