СНЦ23-7/18Р-8-а-В Розетка кабельная с кожухом (арт. KT-545)

РОССИЯ
Артикул (ID): KT-545
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 2023
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.241ТУ
Подробная документация
ID: 501906
На складе 20 шт
  • Цена от
    Включая НДС
     15800 ₽
  • 1 шт. 15800 ₽
Количество
Быстрый заказ

Соединители СНЦ23-7/18Р-8-а-В цилиндрические низкочастотные малогабаритные для внутреннего монтажа байонетным сочленением. Предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В. Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

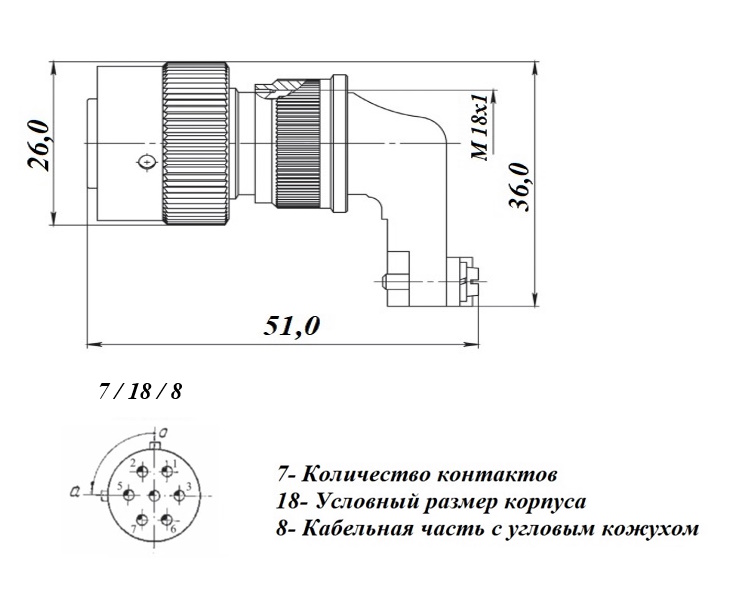

СНЦ23 - тип соединителя; 7 - количество контактов; 18 - условный размер корпуса; Р - вид корпуса-розетка; 8 - конструктивное исполнение  - кабельная часть с угловым кожухом; а - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется); В - всеклиматическое исполнение.
Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка Каменск-Уральский завод «Исеть», г. Каменск-Уральский
Страна изготовления РОССИЯ
Нормы и требования ГЕ0.364.241ТУ
Дата изготовленияi 2023
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 36,47
Состояние упаковки самоупаковка
Наличие паспорта - этикетки этикетка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная угловая
Серия низкочастотных соединителей СНЦ23
Условный размер корпуса 18
Количество выводов или контактов 7
Диаметр контактов 1,5
Покрытие выводов или контактов Au (золото)
Тип кожуха или патрубка угловой
Метод сочленения байонетный
Метод монтажа Обжимной
Фактическая маркировка СНЦ23-7/18Р-8-а-В
Цвет изделия желтый, серый
Габаритные размеры L*W*H 51х26 mm
Рабочее положение любое
Гайка патрубка для неэкранированого кабеля
Тип контактов гнездо
Герметичность нет
Диаметр корпуса 26 mm
Длина корпуса 51 mm
Высота корпуса 36 mm
Поляризация корпуса пятишпоночная
Комплектность в разобранном состоянии
Спутник тара укомплектован двумя заглушками
Вид ключа ( сочетание ) 1

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 700 V
Рабочий ток 6 A
Синусоидальная вибрация: 1-5000 Гц
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот до 3 MHz

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до +155°С
Относительная влажность 98%
Атмосферное давление 1,33х10-10(1-10-12) Pa
Ресурс 500 циклов
Минимальная наработка 175000 час.
Минимальный срок сохраняемости, лет 15
СНЦ23-7/18Р-8-а-В Розетка кабельная с кожухом
СНЦ23-7/18Р-8-а-В Розетка кабельная с кожухом   (datasheet)
