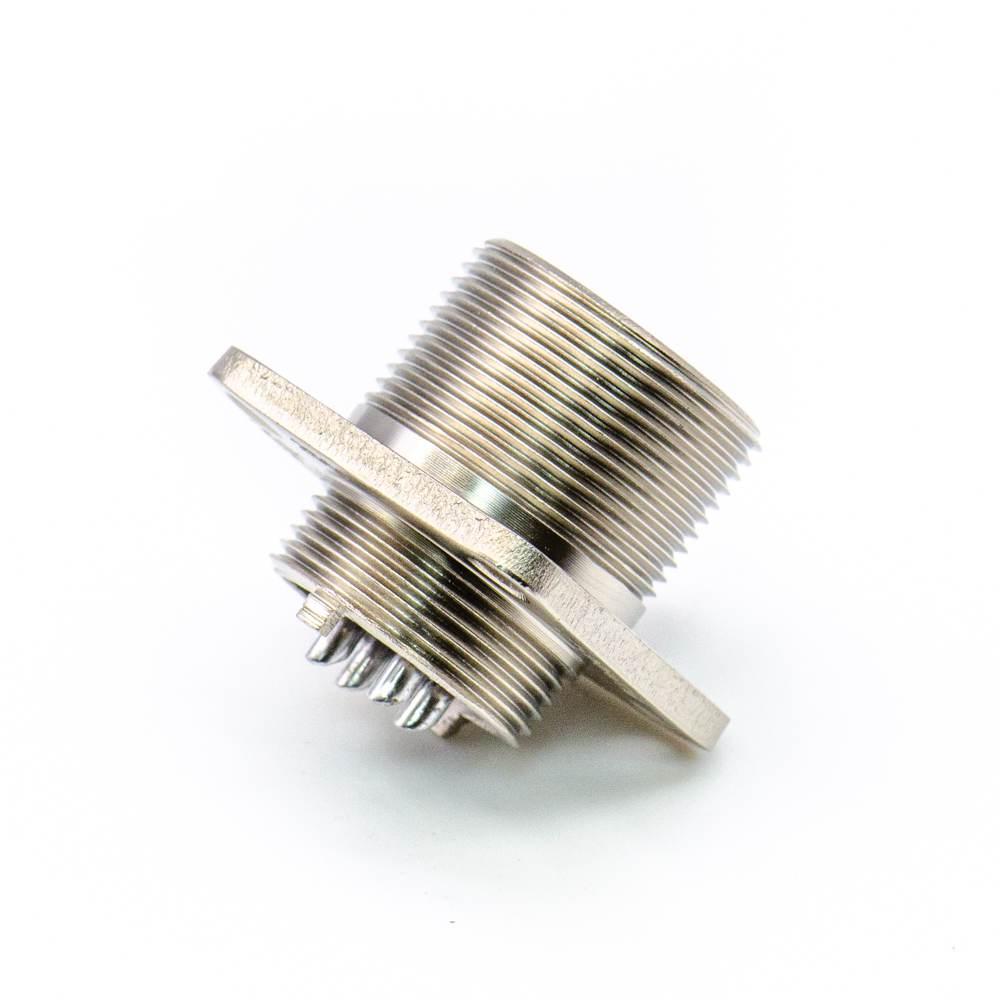

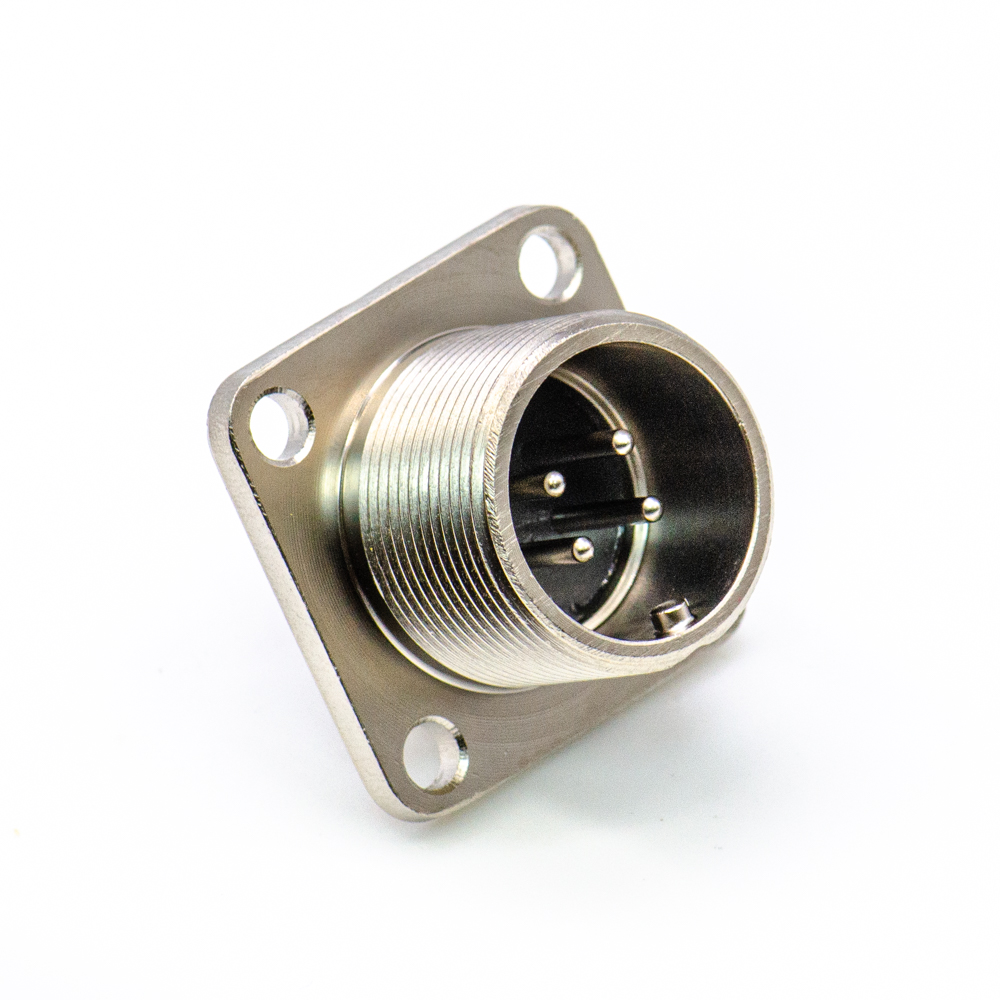

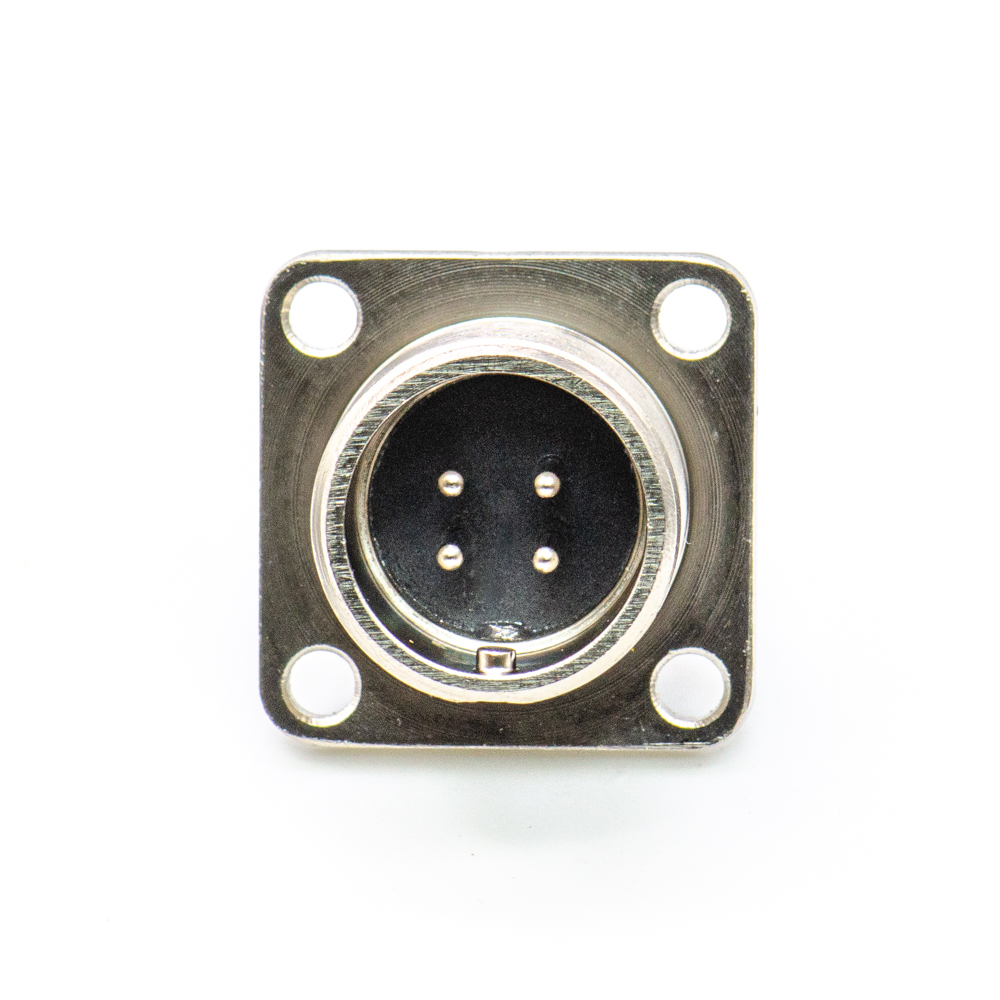

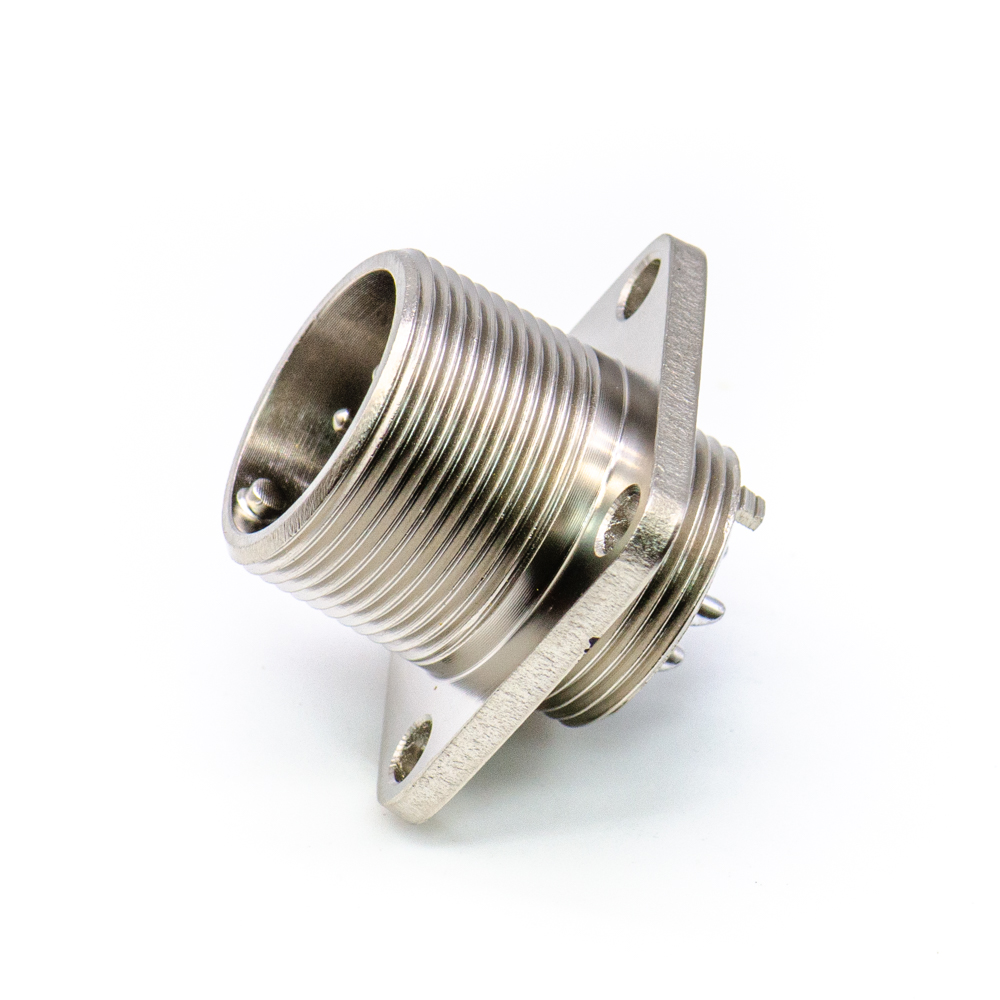

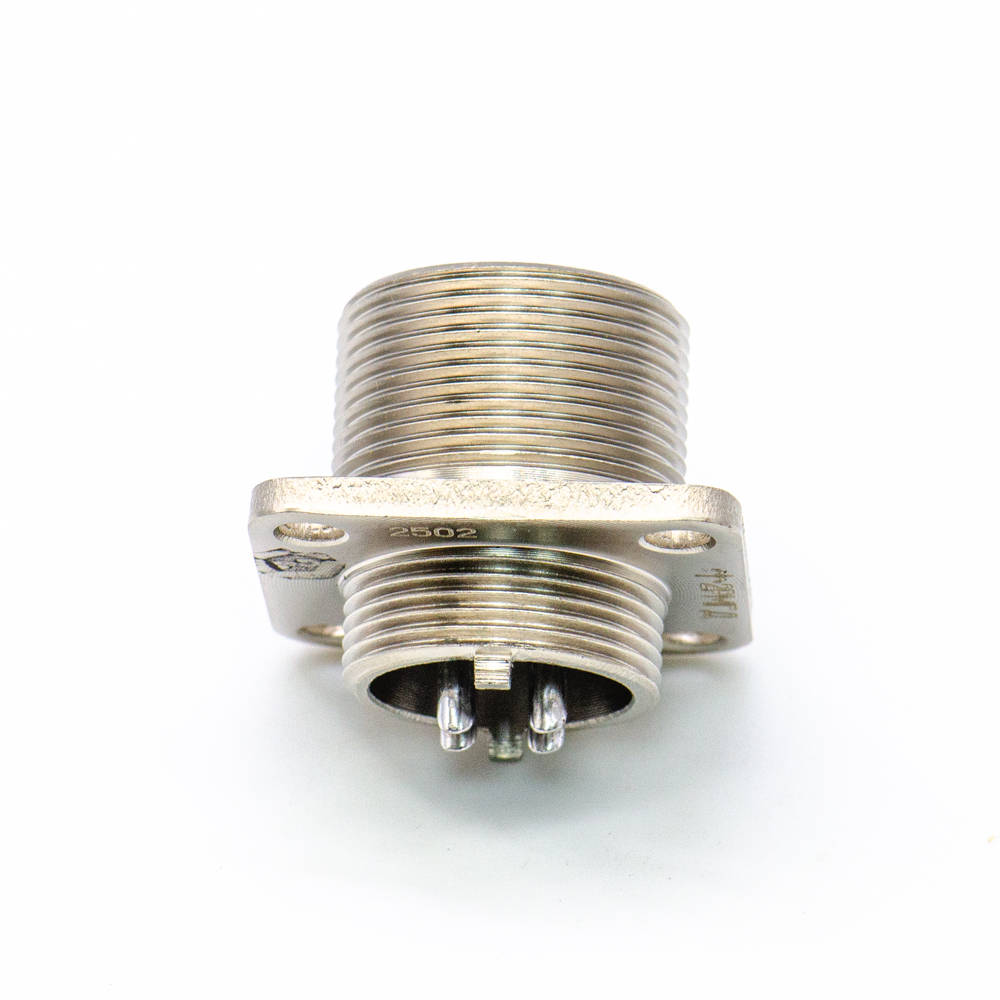

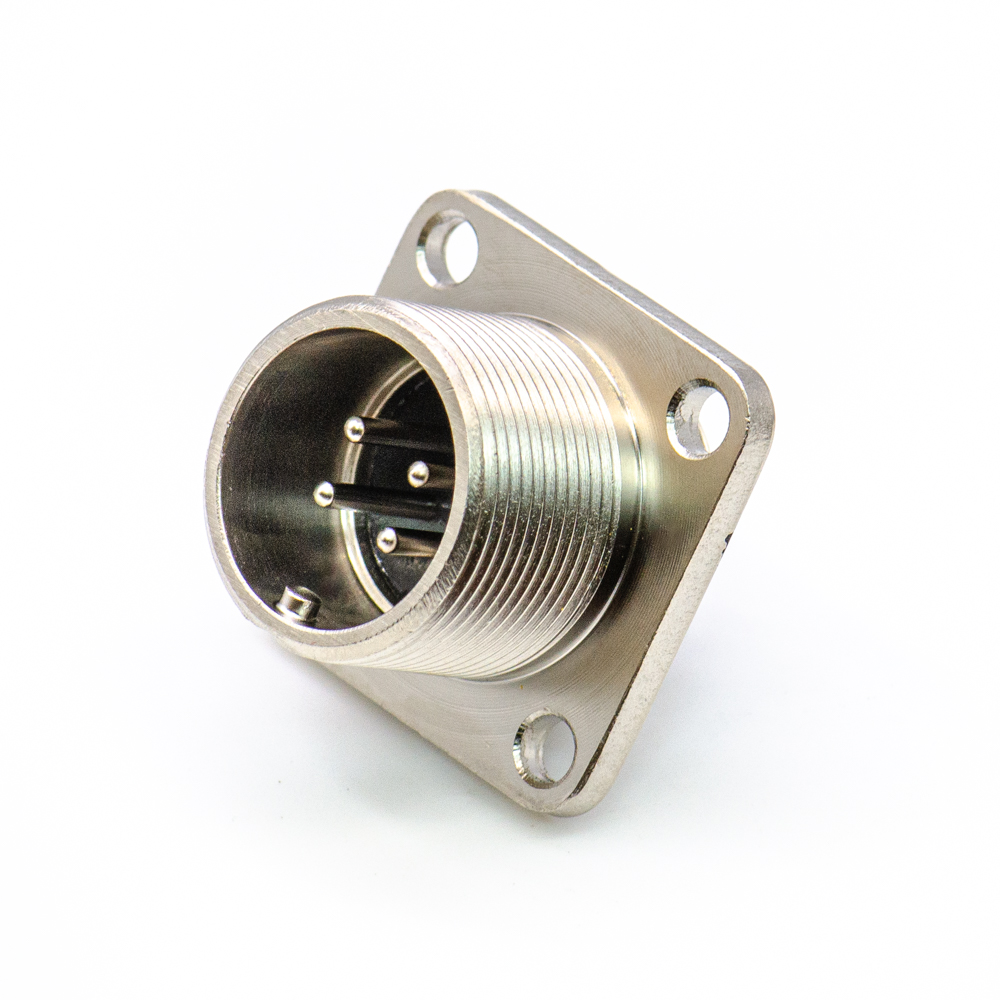

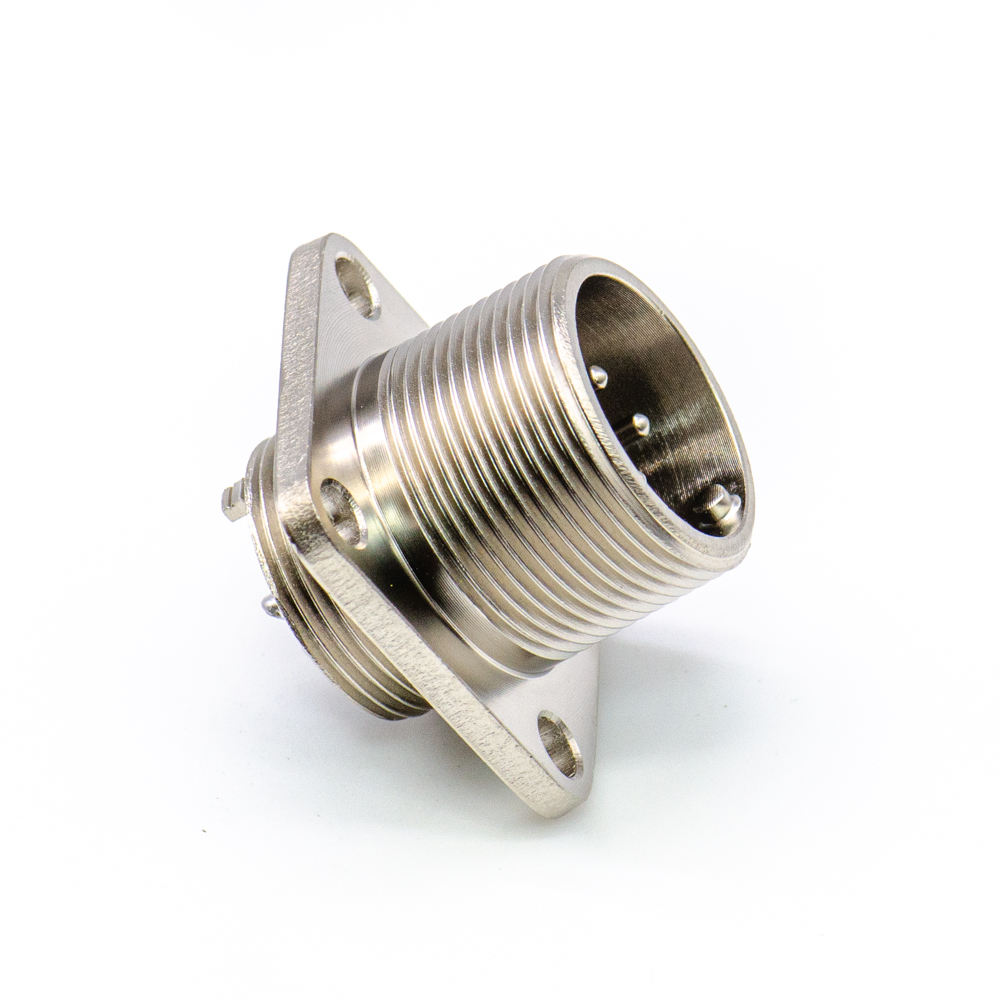

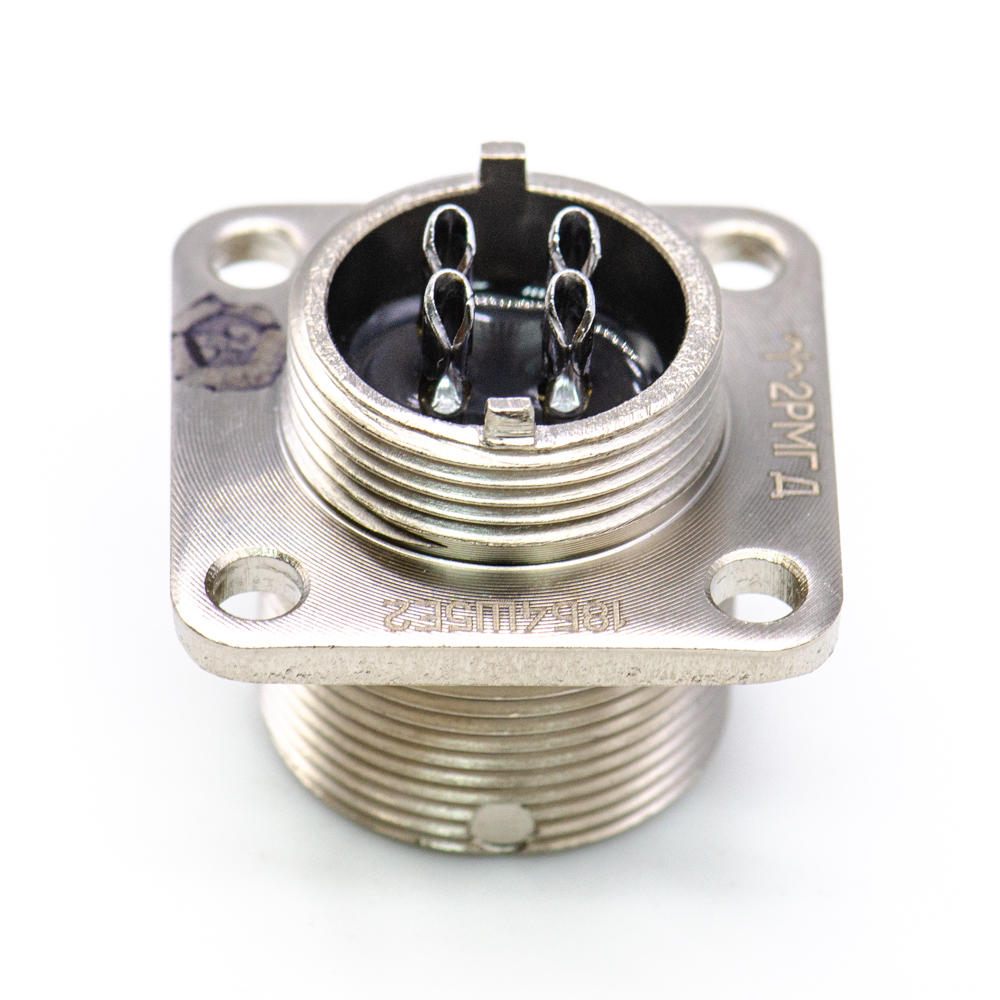

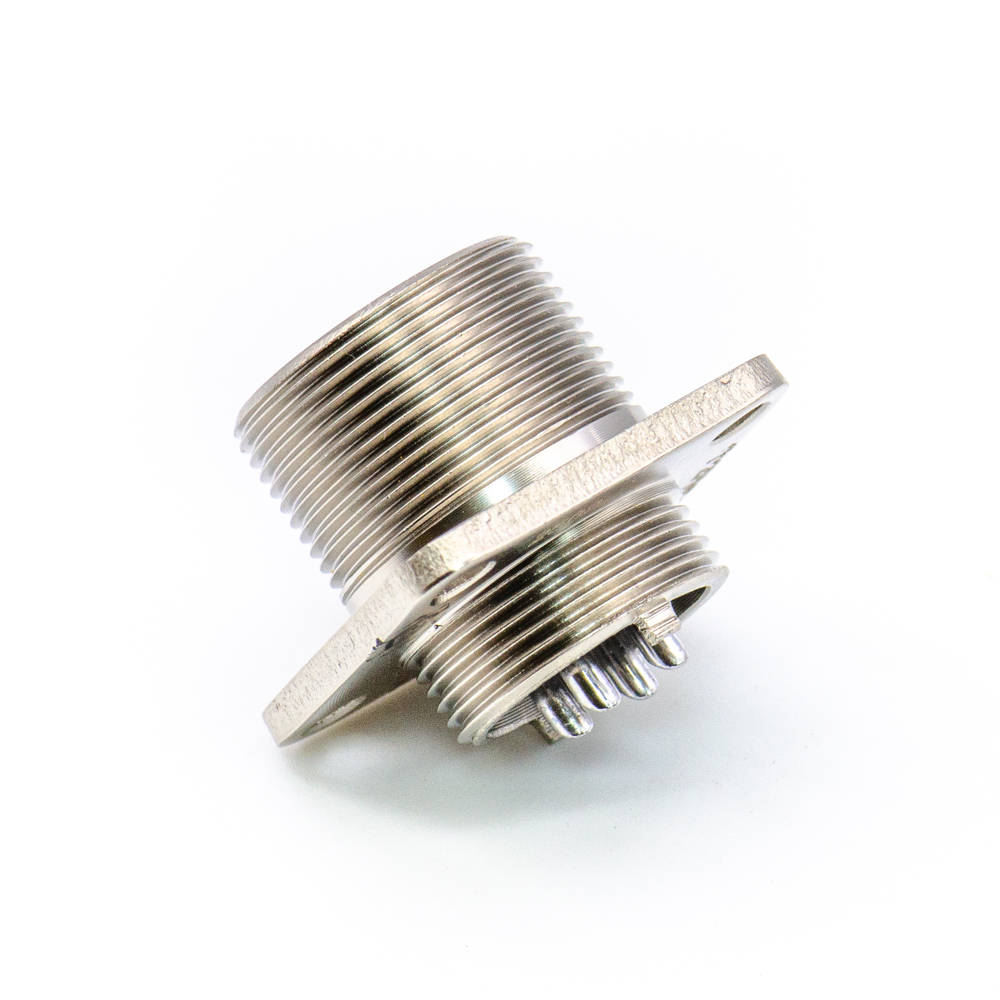

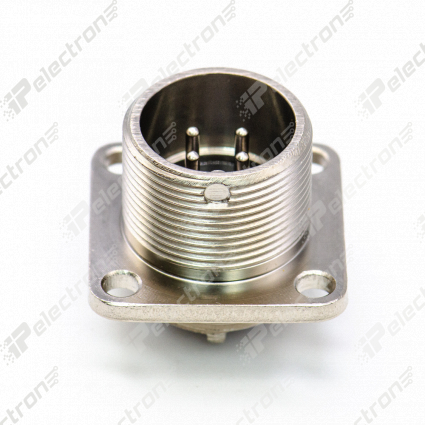

2РМГД18Б4Ш5Е2 Вилка блочная, 2025г, ГЕО.364.126ТУ(арт. KT-3649)

РОССИЯ
Артикул (ID): KT-3649
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 2025
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • Нормы и требования ГЕО.364.126ТУ
Подробная документация
Аналоги и альтернативы
ID: 511491
На складе 88 шт
  • Цена от 2660 ₽
  • 1 шт. 2955 ₽
  • от 5 шт. 2660 ₽
Количество
Быстрый заказ

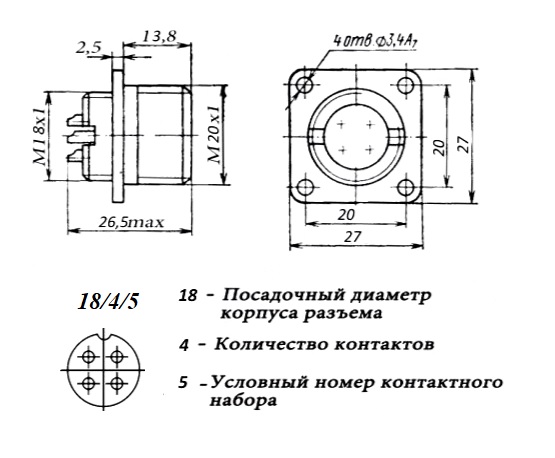

Разъём низкочастотный цилиндрический малогабаритный герметичный 2РМГД18Б4Ш5Е2 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМГД - герметичный тип соединителя; 18 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 4 - количество контактов; Ш - вилка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); Е - покрытие контактов - химникель; 2 - теплостойкость 200 °С. Данный разъем сочленяется с кабельными розетками 2РМДТ18КПЭ(Н)4Г5В1В, 2РМДТ18КУЭ(Н)4Г5В1В.  Вся дополнительная информация находится во вложении, см. pdf -файл. Вся дополнительная информация находится во вложении, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2РМГД18Б4Ш5Е2 Вилка блочная, 2025г, ГЕО.364.126ТУ
Торговая марка Завод «Электросоединитель»
Страна происхождения РОССИЯ
ТУ ГЕО.364.126ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 26,08
Дата изготовленияi 2025
Транслитерация 2PMGD18B4SH5E2 Block fork, 2024, bR0.364.103TU
Доупаковка запаянные в полиэтилен
Состояние упаковки самоупаковка
Дата изготовленияi 2025
Нормы и требования ГЕО.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей 2РМГД
Условный размер корпуса 18
Количество выводов или контактов 4
Условный номер контактного набора 5 - все контакты Ø 1,5 mm
Покрытие выводов или контактов E - химникель
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМГД18Б4Ш5Е2
Цвет изделия серый
Габаритные размеры L*W*H 27х27х26 mm
Материал корпуса металл
Материал вставки (изолятора) стекло
Наличие паспорта - этикетки этикетка
Тип контактов штырь
Гайка патрубка нет
Герметичность да

Технические характеристики

Сопротивление контактов не более 10 mΩ
Номинальное напряжение 560 V
Рабочий ток 12 A суммарно 40 А
- диапазон частот 5-5000 Hz
- амплитуда ускорения 500 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 1000 m/c²

Условия эксплуатации

Интервал рабочих температур от -60 до +200°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление 1,3х10⁻¹⁰ Pa
Макс. срок хранения 25 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ 2.1
Срок отгрузки со склада 1 день (в наличии)
2РМГД18Б4Ш5Е2 Вилка блочная, 2025г, ГЕО.364.126ТУ   (datasheet)
2РМГД18Б4Ш5Е2 Вилка блочная, 2025г, ГЕО.364.126ТУ

Функциональные аналоги

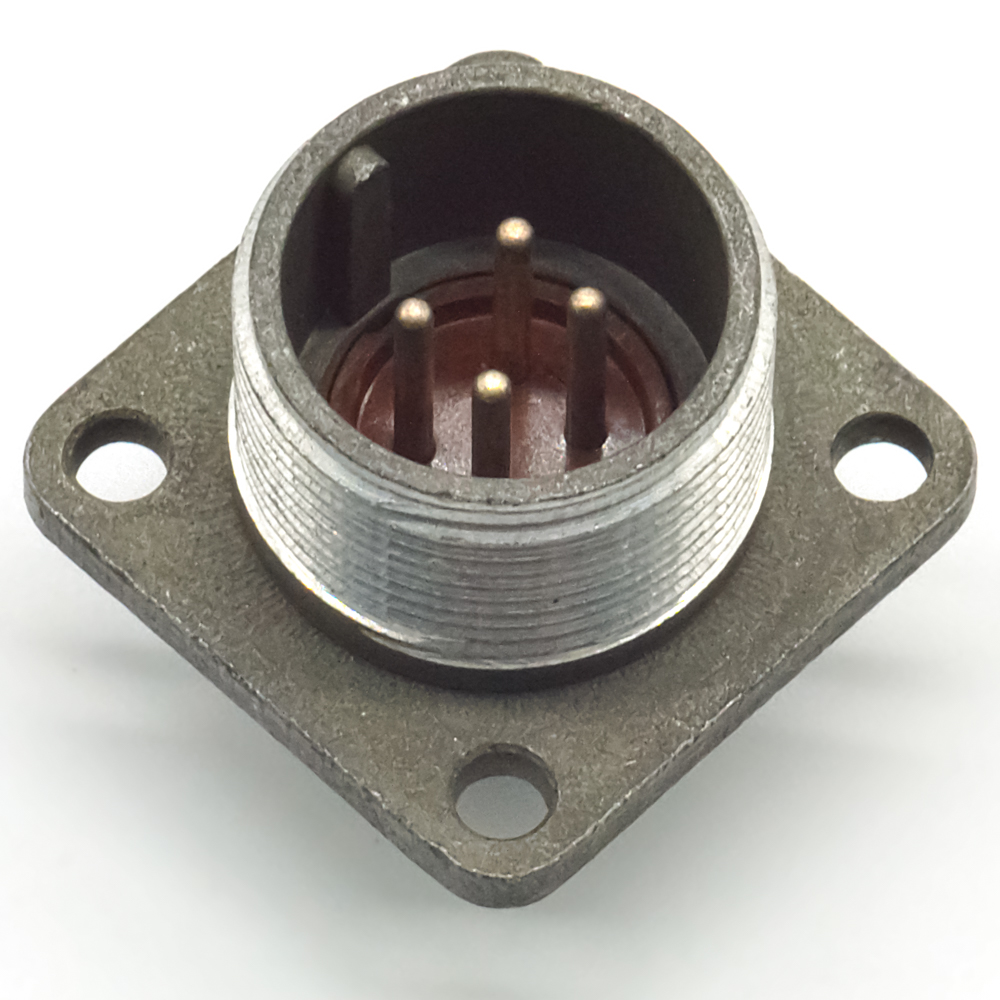

2РМД18Б4Ш5В1 Вилка блочная карболит, ГЕ0.364.126ТУ, фото
Артикул (ID): OF-1114
2РМД18Б4Ш5В1 Вилка блочная карболит, ГЕ0.364.126ТУ

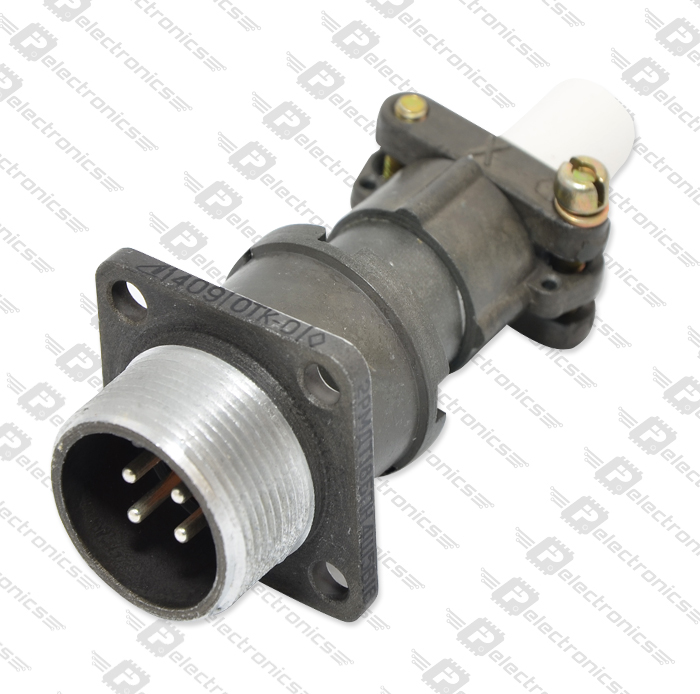

2РМДТ18БПН4Ш5В1В Вилка блочная карболит, ГЕ0.364.126ТУ, фото
Артикул (ID): TN-2213
2РМДТ18БПН4Ш5В1В Вилка блочная карболит, ГЕ0.364.126ТУ
