2РМДТ42КПН45Г5В1В Розетка кабельная (арт. KP-9291)

к сравнению отложить

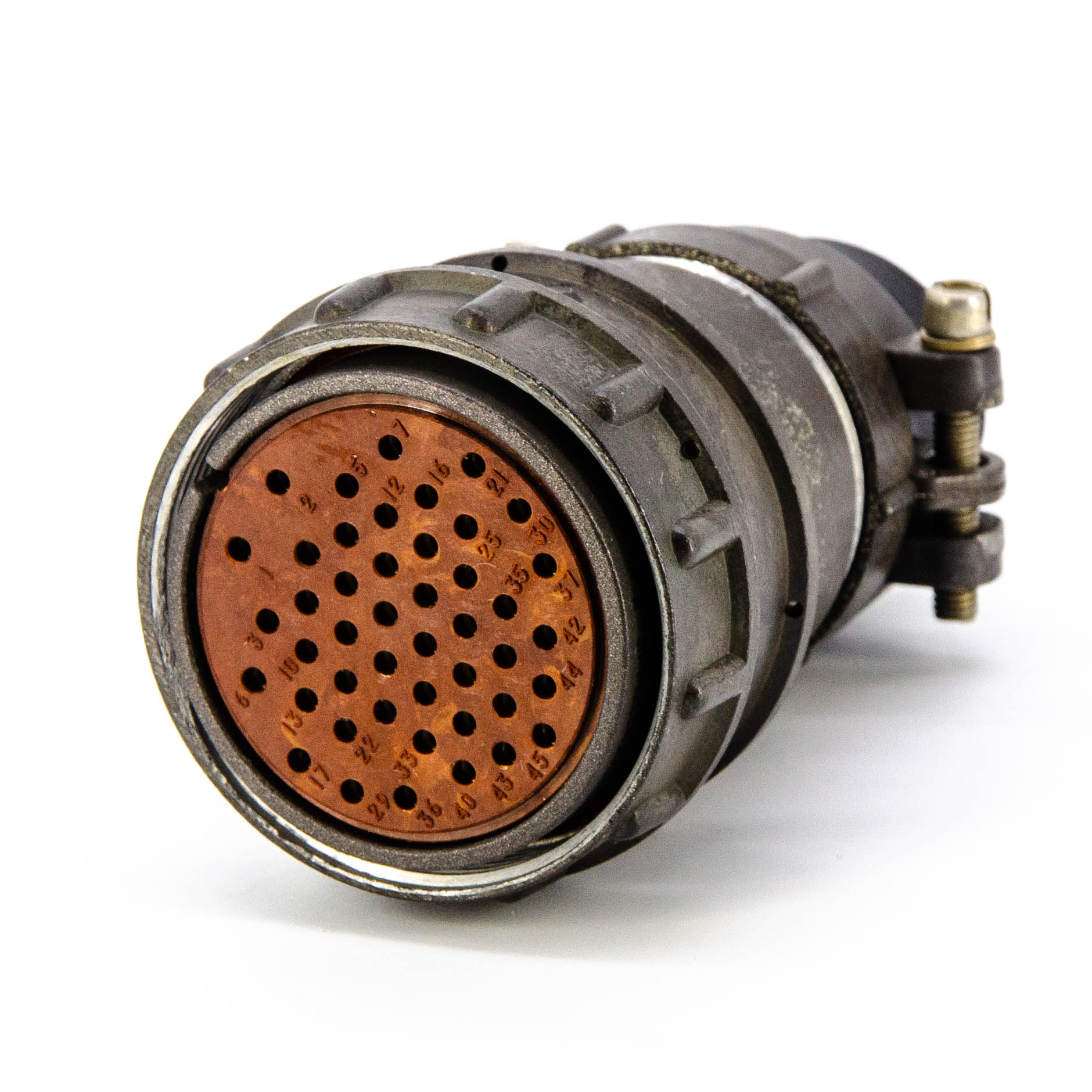

2РМДТ42КПН45Г5В1В Розетка кабельная фото

АО «Завод Элекон»

Артикул (ID): KP-9291

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 2022
Кратность отгрузки 1
Гарантийный срок (мес.) 12
Вид приемки "5"- ВП, ПЗ
ТУ ГЕ0.364.126ТУ

Подробная документация

ID: 498265

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Разъём низкочастотный цилиндрический малогабаритный 2РМДТ42КПН45Г5В1В предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМДТ - негерметичный тропикоустойчивый тип соединителя; 42 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид кожуха; Н - гайка для неэкранированного кабеля; 45 - количество контактов; Г - розетка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	АО «Завод Элекон»
Страна происхождения
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	124,6
Дата изготовленияi	2022
Транслитерация	2RMDT42KPN45G5V1V
Состояние упаковки	самоупаковка
Наличие паспорта - этикетки	этикетка
Нормы и требования	ГЕ0.364.126ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка кабельная
Серия низкочастотных соединителей	2РМДТ
Условный размер корпуса	42
Количество выводов или контактов	45
Условный номер контактного набора	5 - все контакты Ø 1,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМДТ42КПН45Г5В1В
Цвет изделия	серый

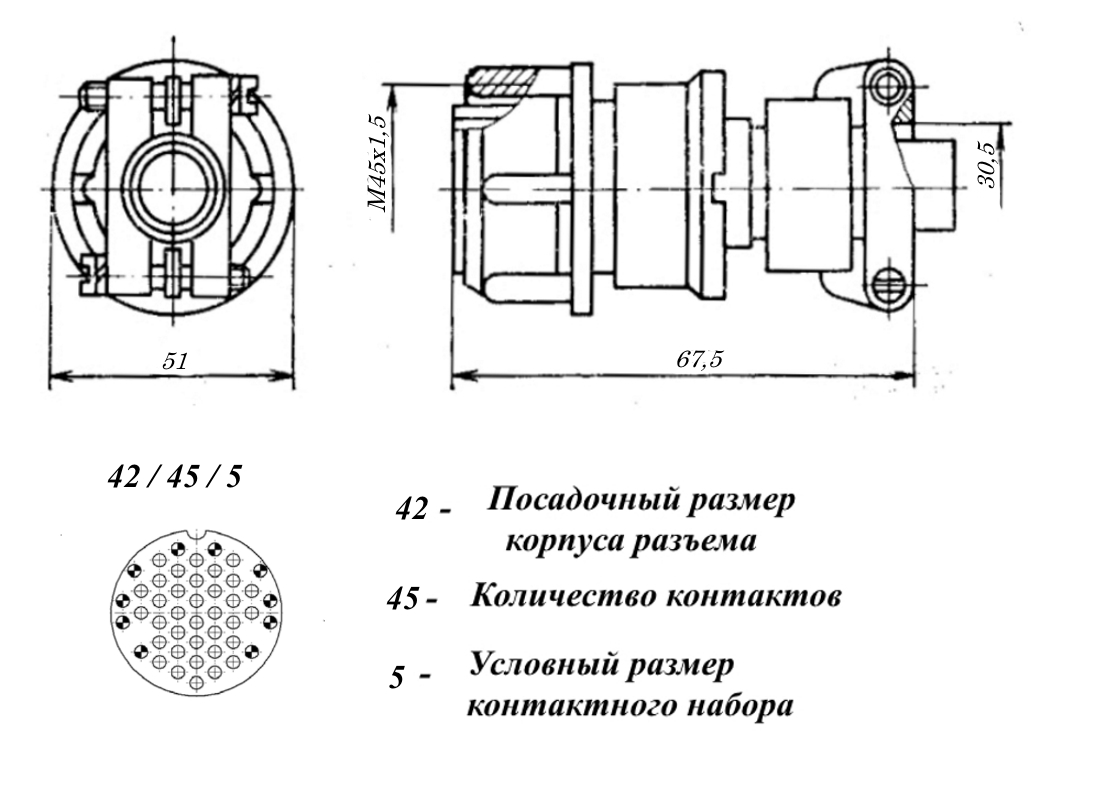

Габаритные размеры LWH	67х51 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	для неэкранированого кабеля
Тип контактов	гнездо
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	2,5 mΩ
Номинальное напряжение	560 V; 700 V
Рабочий ток	5 А
- диапазон частот	1-5000 Hz
- амплитуда ускорения	490 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	1000 MΩ
Однократное действие: Пиковое ударное ускорение	5000 m/c²
Многократное действие: Пиковое ударное ускорение	1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С	175 000 ч.
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	В2.1
Статус изделия	В настоящее время разъёмы 2РМДТ выпускает ОАО "Элекон", г. Казань
Завод-изготовитель	НПО "Элекон", г. Казань
