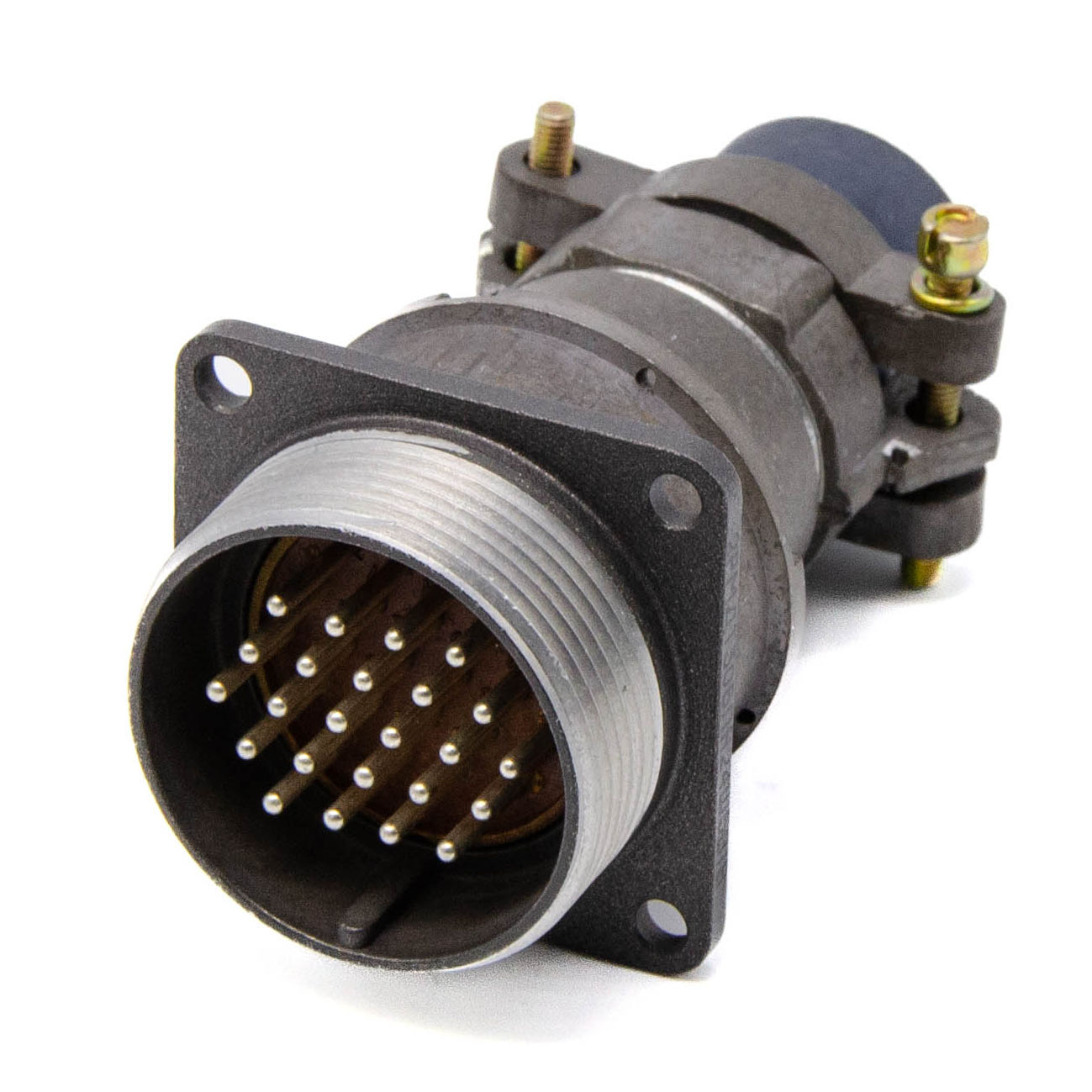

2РМДТ30БПН24Ш5В1В Вилка блочная (арт. KT-538)

РОССИЯ
Артикул (ID): KT-538
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 2021
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.126ТУ
Подробная документация
ID: 501898
На складе 1 шт
  • Цена от
    Включая НДС
     2600 ₽
  • 1 шт. 2600 ₽
Количество
Быстрый заказ

2РМДТ30БПН24Ш5В1В вилка приборная (блочная) с серебряными контактами, прямым патрубком и гайкой для неэкранированного кабеля Соединитель 2РМДТ30БПН24Ш5В1В цилиндрический низкочастотный тропикоустойчивый с резьбовой фиксацией сочлененного положения. Предназначен для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала. Используется для работы в  узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
2РМДТ - тип соединителя; 30 - условный размер корпуса; Б- вид корпуса- блочный (приборный); П - вид патрубка - прямой; Н - вид гайки патрубка - для неэкранированного кабеля; 24 - количество контактов; Ш - часть соединителя - вилка; 5 - обозначение сочетания контактов; В - покрытие контактов - серебро; 1 - теплостойкость  - 100°С; В - всеклиматическое исполнени. Вся дополнительная информация находится во вложении на товар, см. pdf -файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 56,99
Дата изготовленияi 2021
Транслитерация 2RMDT30BPN24SH5V1V Block Plug
Вид упаковки самоупаковка
Наличие паспорта - этикетки этикетка
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей 2РМДТ
Условный размер корпуса 30
Количество выводов или контактов 24
Диаметр контактов 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМДТ30БПН24Ш5В1В
Цвет изделия серый

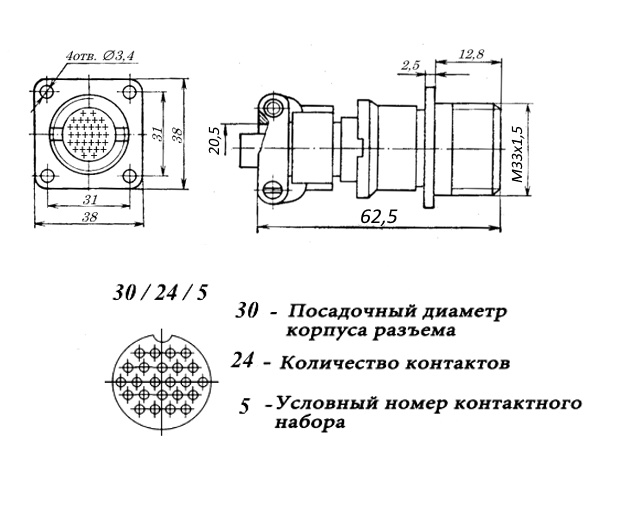

Габаритные размеры L*W*H 60х38х38 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для неэкранированого кабеля
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более 5 mΩ
Номинальное напряжение 560 V
Рабочий ток 6 A
- диапазон частот 1000-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление 133,32·10-12 (10-12)
Макс. срок хранения 15 лет
Климатическое исполнениеi В - всеклиматическое исполнение
Завод-изготовитель НПО "Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
2РМДТ30БПН24Ш5В1В Вилка блочная   (datasheet)
2РМДТ30БПН24Ш5В1В Вилка блочная
