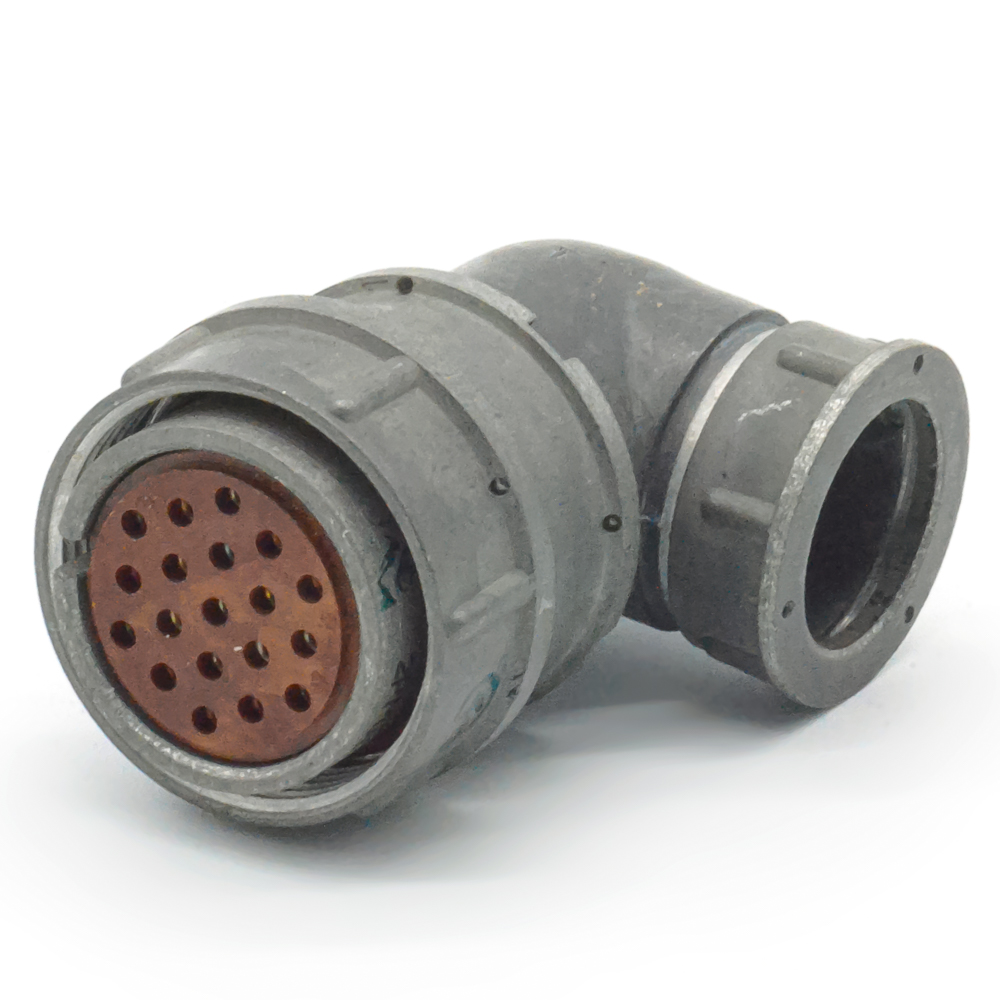

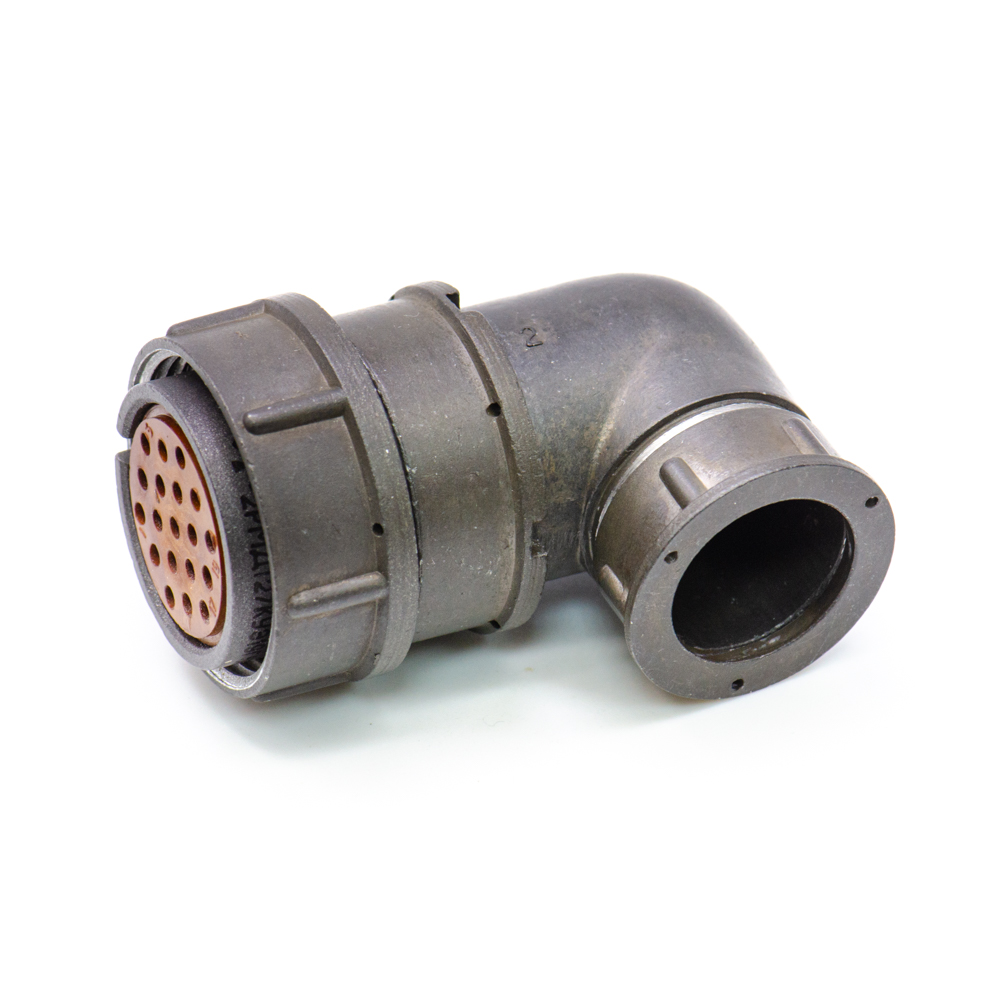

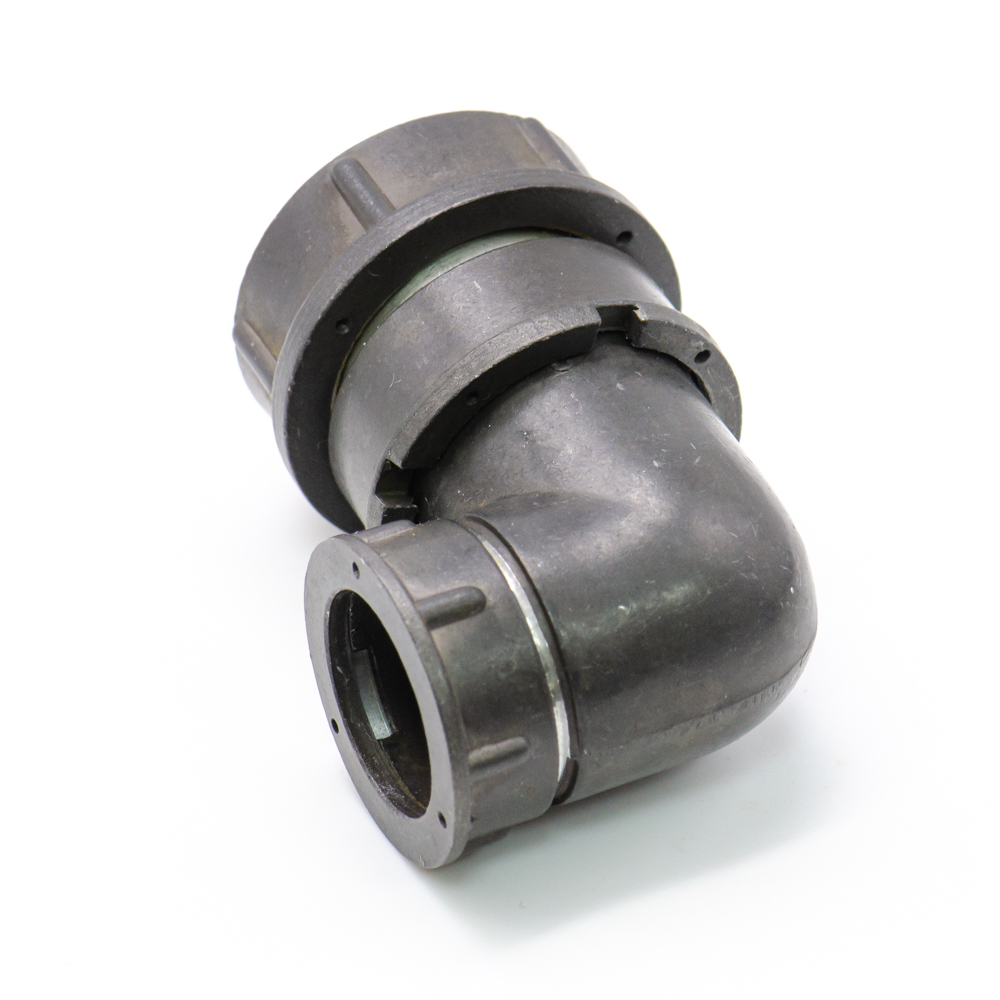

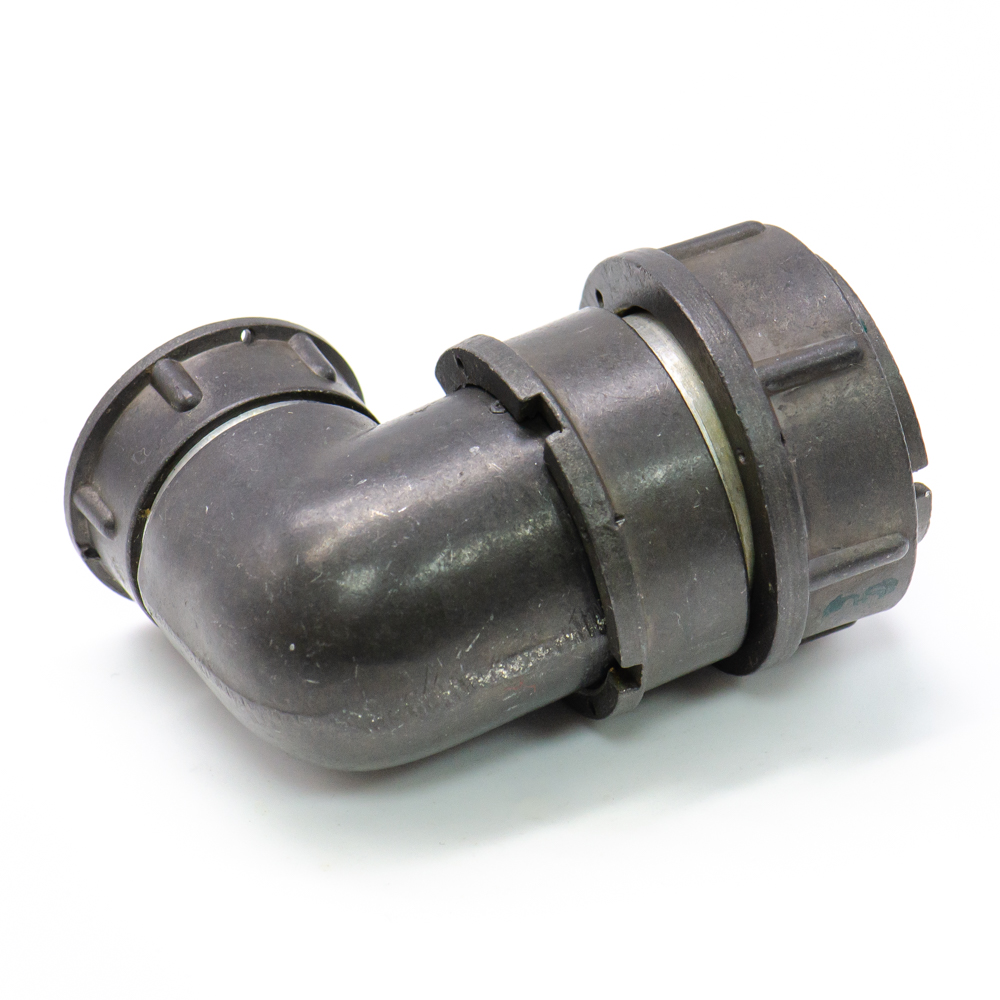

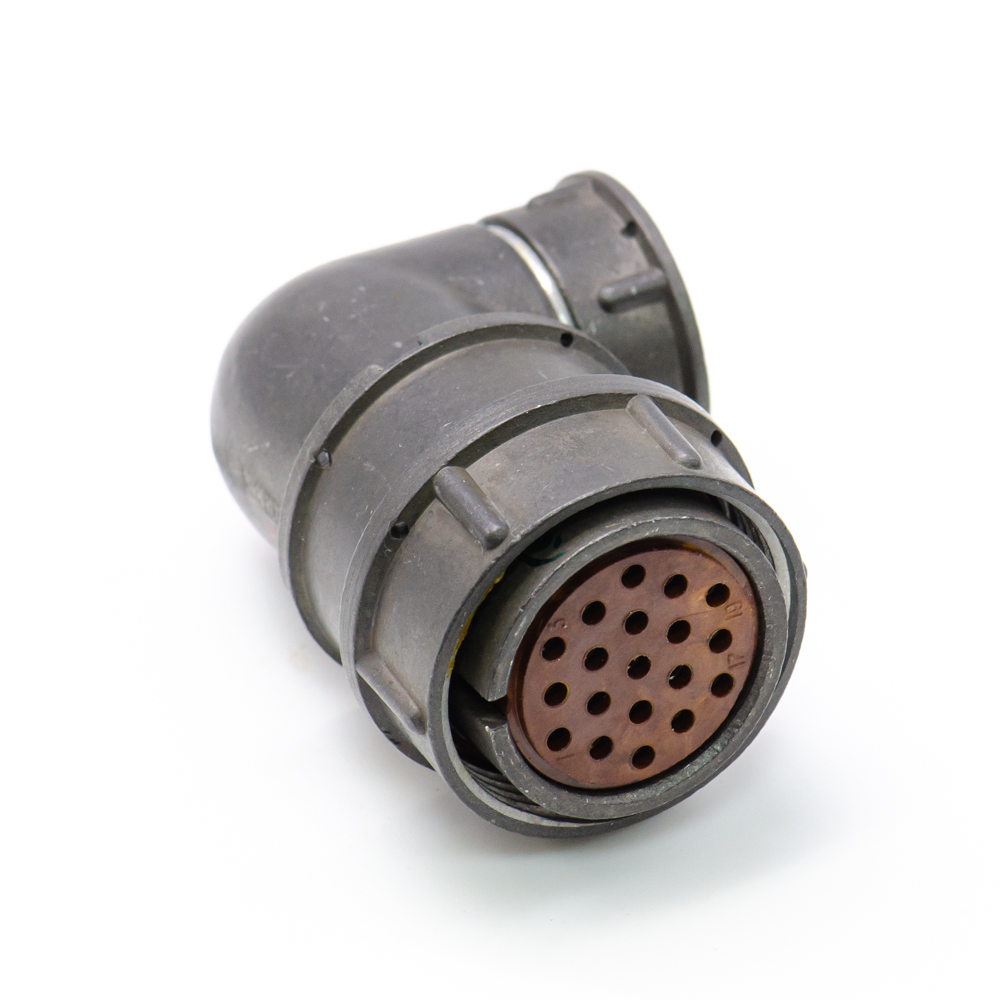

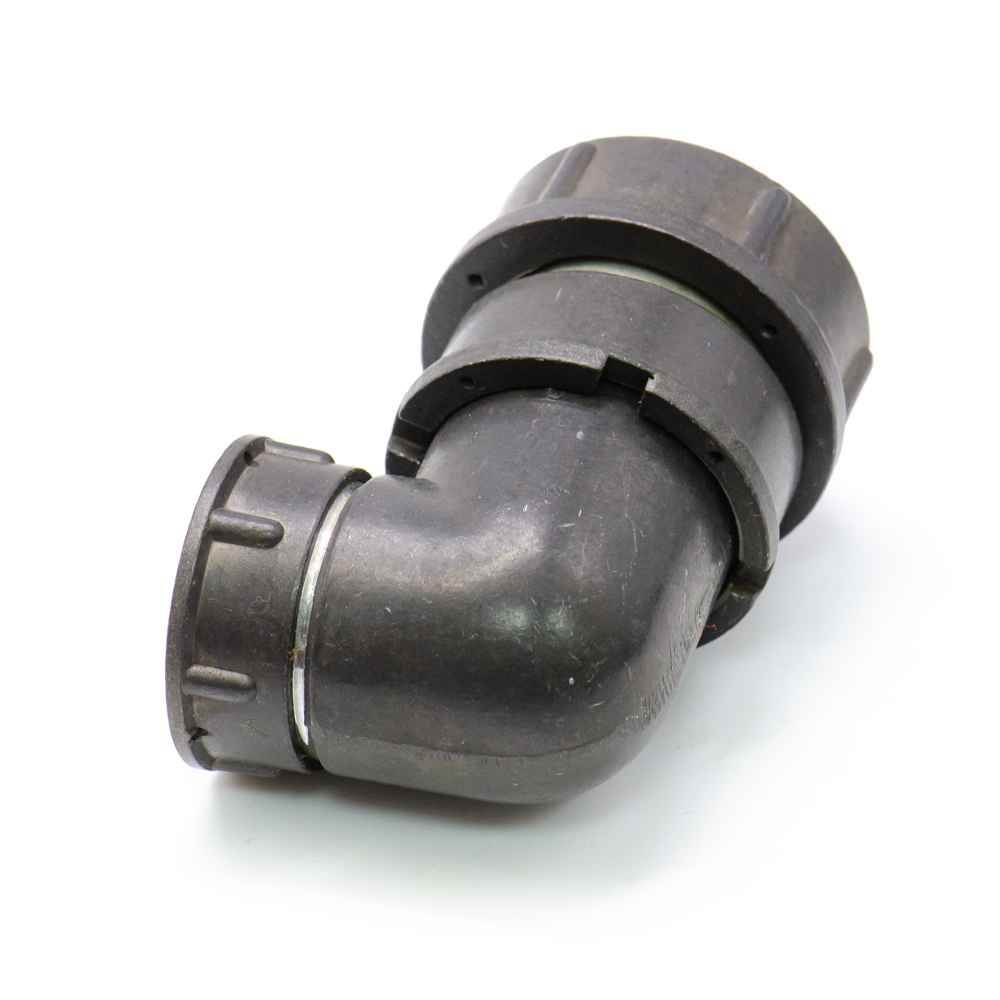

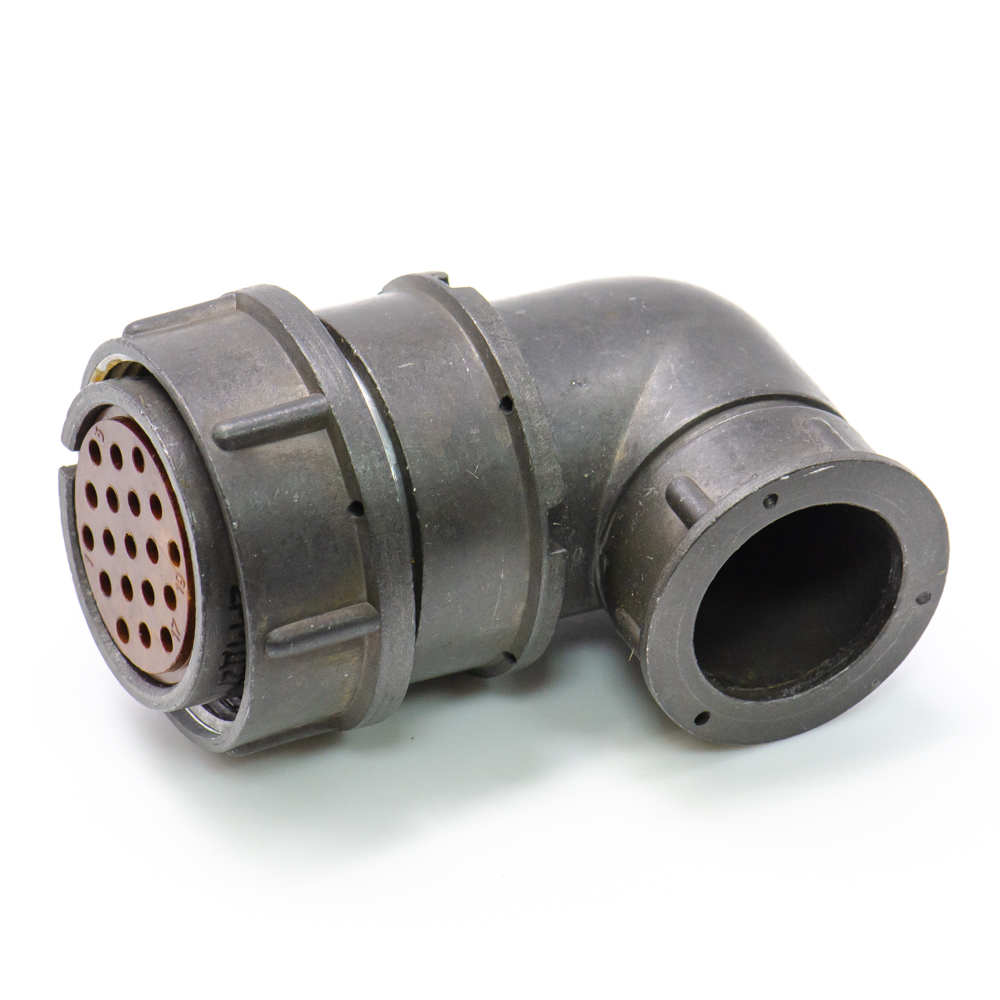

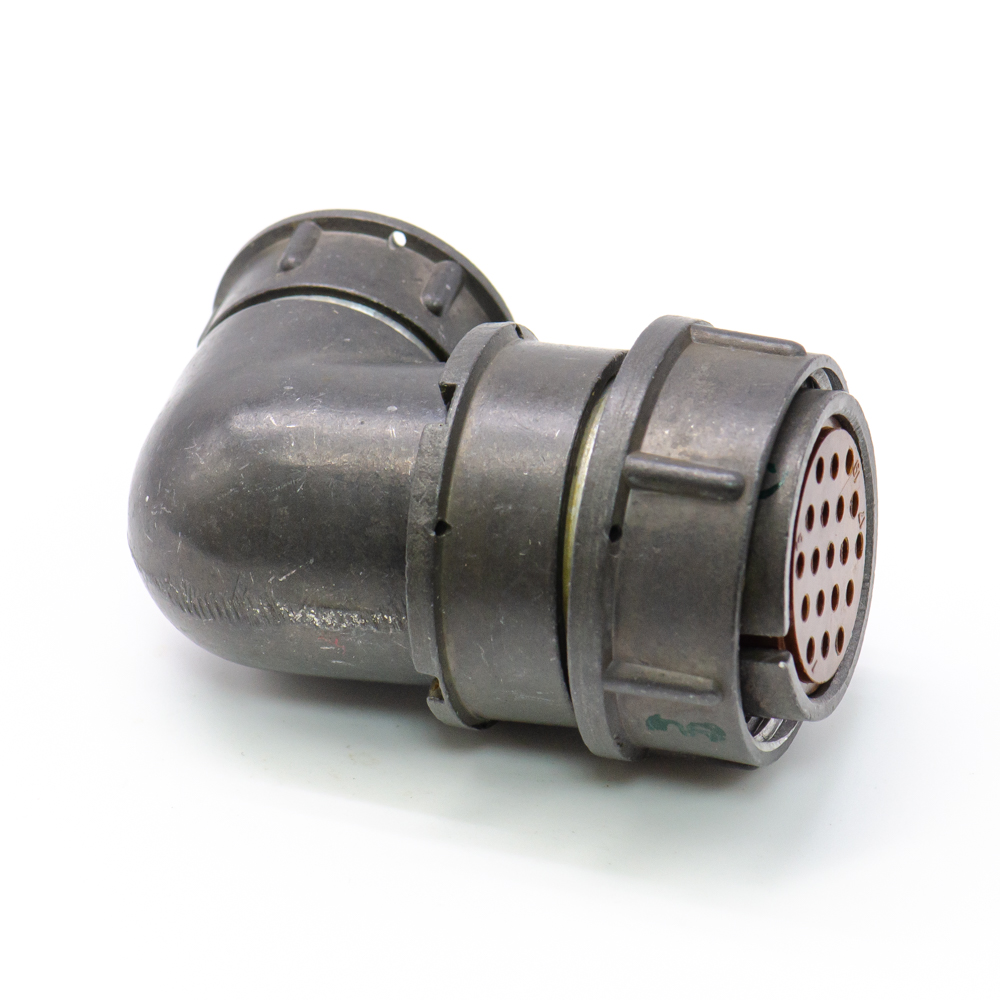

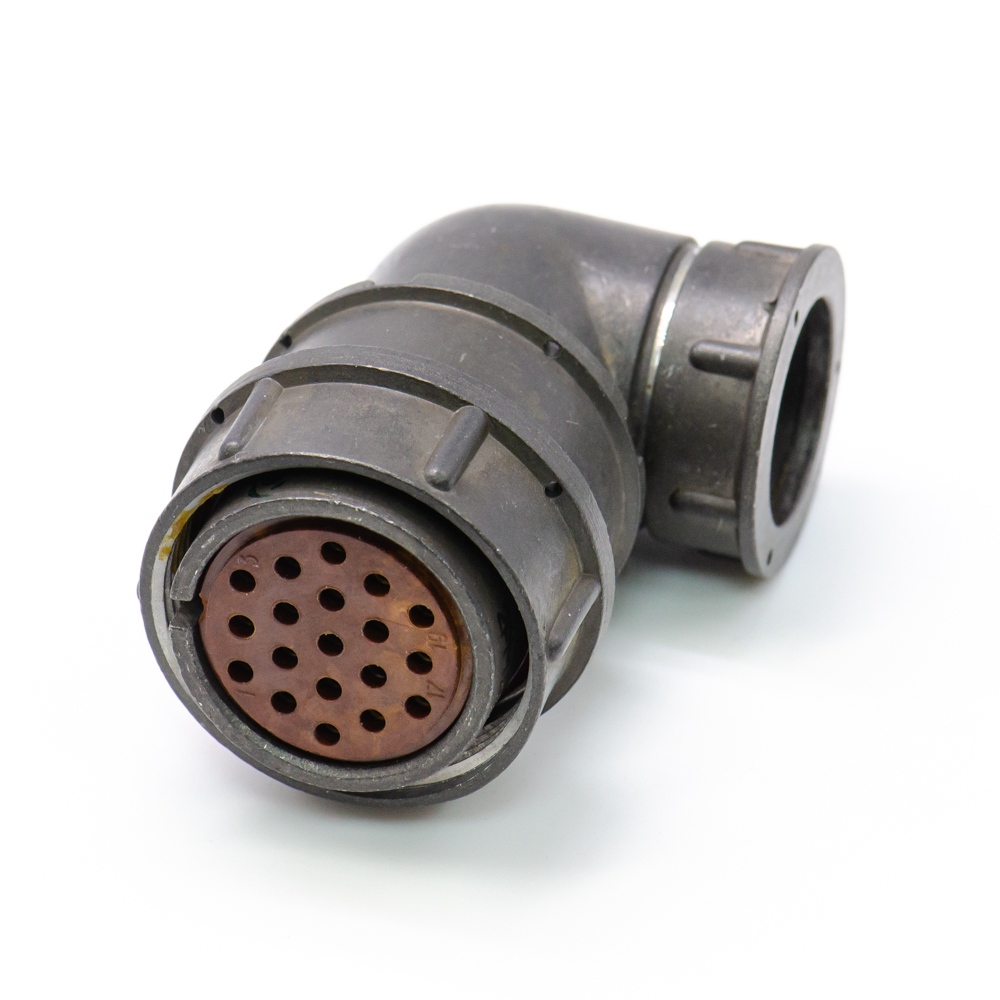

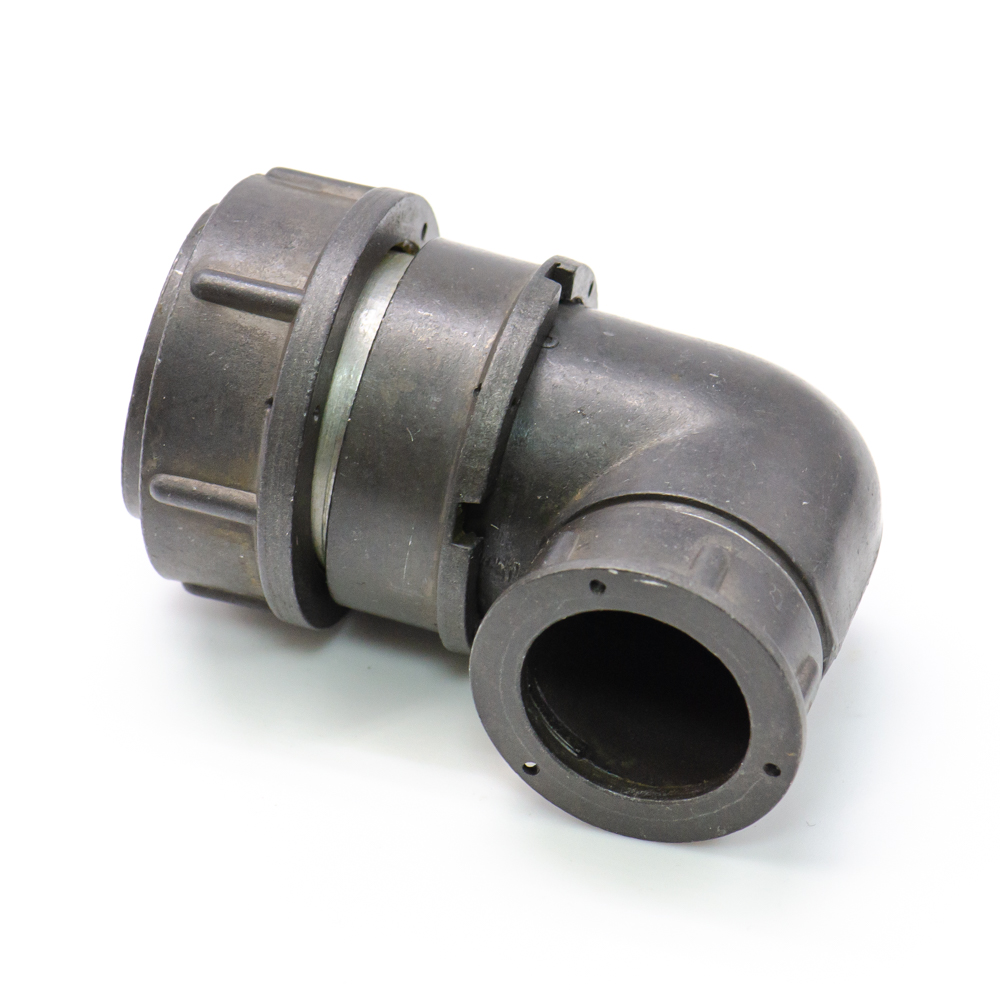

2РМДТ27КУЭ19Г5В1В Розетка кабельная, перекрут (арт. KT-1639)

СССР
Артикул (ID): KT-1639
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.126ТУ
Подробная документация
ID: 505678
На складе 2 шт
  • Цена от
    Включая НДС
     1430 ₽
  • 1 шт. 1430 ₽
Количество
Быстрый заказ

Разъём низкочастотный цилиндрический малогабаритный 2РМДТ27КУЭ19Г5В1В предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМД - тип соединителя; 27 - посадочный диаметр корпуса; К - корпус кабельный; У - угловой вид патрубка;  Э - гайка для экранированного кабеля; 19 - количество контактов; Г - розетка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются блочные розетки 2РМД(Т)27Б19Ш5В1 , 2РМД27бпн(э)19Ш5В1, 2РМДТ27бпн(э)19Ш5В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 49,35
Дата изготовленияi 1976-1991
Транслитерация 2RMDT27KU19G5V1V Cable outlet, twisted
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей 2РМДТ
Условный размер корпуса 27
Количество выводов или контактов 19
Условный номер контактного набора 5 - 19 контактов Ø 1,5 mm
Диаметр контактов 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка угловой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМД27КПЭ19Г5В1
Цвет изделия серый
Габаритные размеры L*W*H 60х40 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для экранированого кабеля
Тип контактов гнездо
Герметичность нет
Серия разъемов 2РМ(Т)30, 2РМД(Т)30, 2РМГ(Д)30, 2РМП30, ОНЦ-РГ-09-24/30, ОНЦ-РГ-09-32/30, (С)ШР28, ШРГ28,РРН25-7
Вид контактов круглые
Количество контактов 19
Покрытие контактов Ag (серебро)
Контакт извлекаемый нет
Вид корпуса К - кабельный
Вид патрубка угловой
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Наличие втулки нет
Метод монтажа механический винтовой
Метод монтажа электрический врубной
Материал изолятора карболит

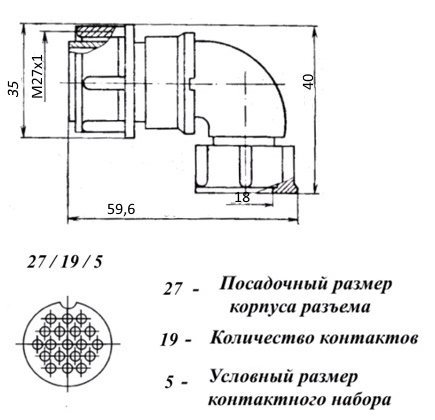

Диаметр корпуса 26,3 mm
Длина корпуса 59,6 mm
Высота корпуса 40 mm
Покрытие корпуса без покрытия
Цвет корпуса серый
Цвет изолятора коричневый
Состояние товара с хранения

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 560 V
Рабочий ток 7 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 1000 m/c²
Механический удар многократное действие: длительность действия 100 ms
Механический удар однократное действие: пиковое ударное ускорение 5000 m/c²
Механический удар однократное действие: длительность действия 0,1-2 ms
Рабочее напряжение, max 560 V

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
2РМДТ27КУЭ19Г5В1В Розетка кабельная, перекрут   (datasheet)
