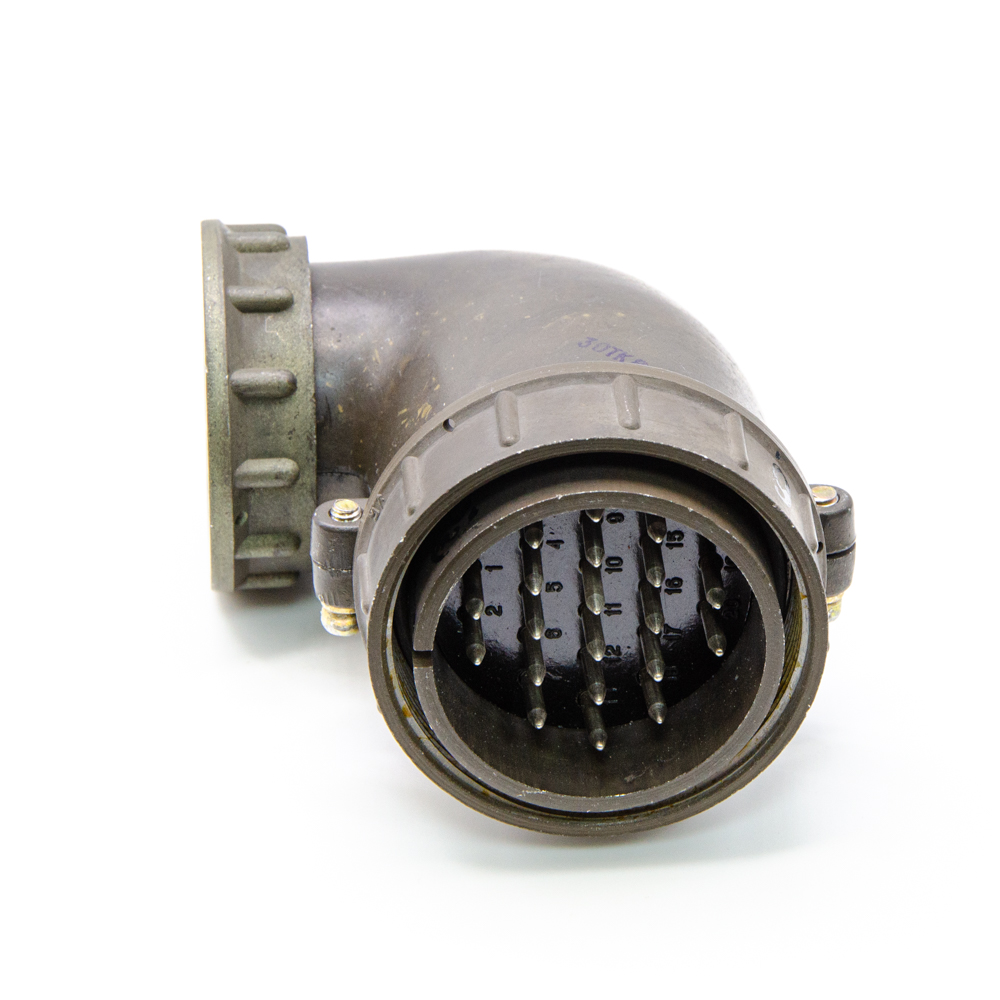

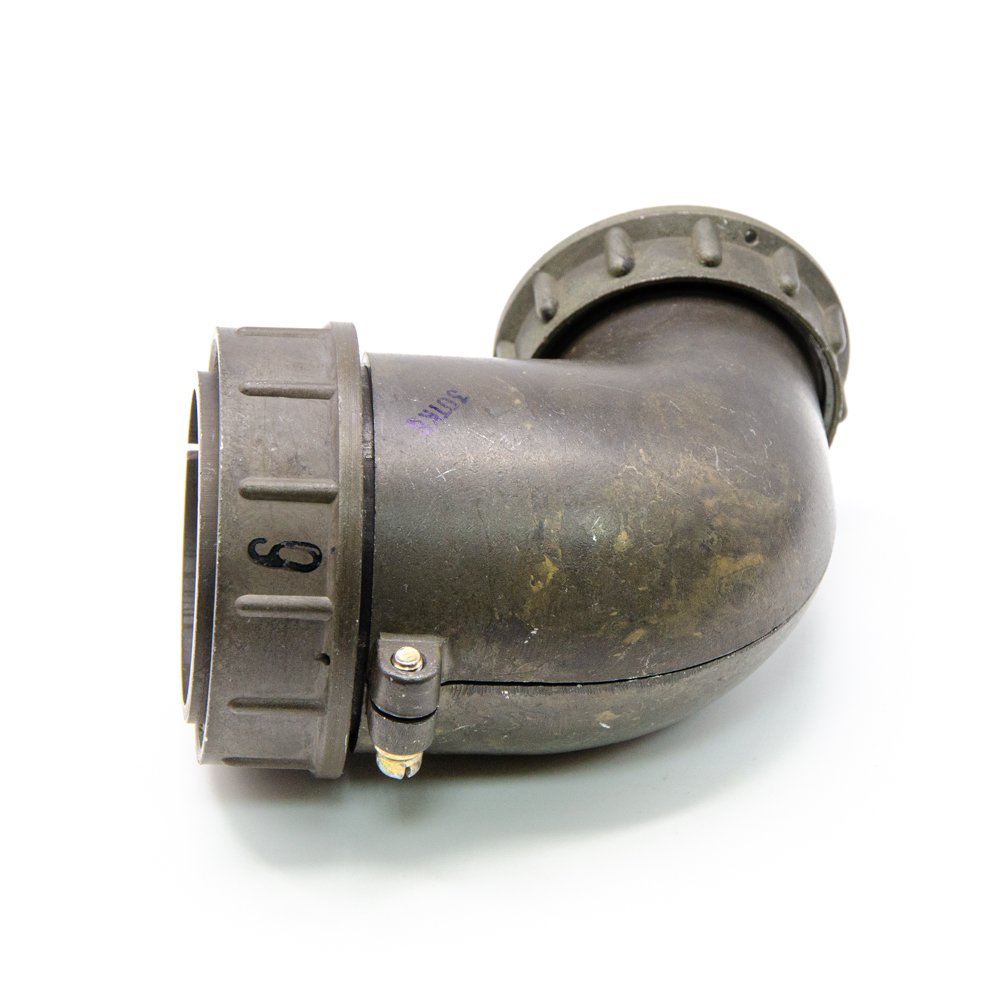

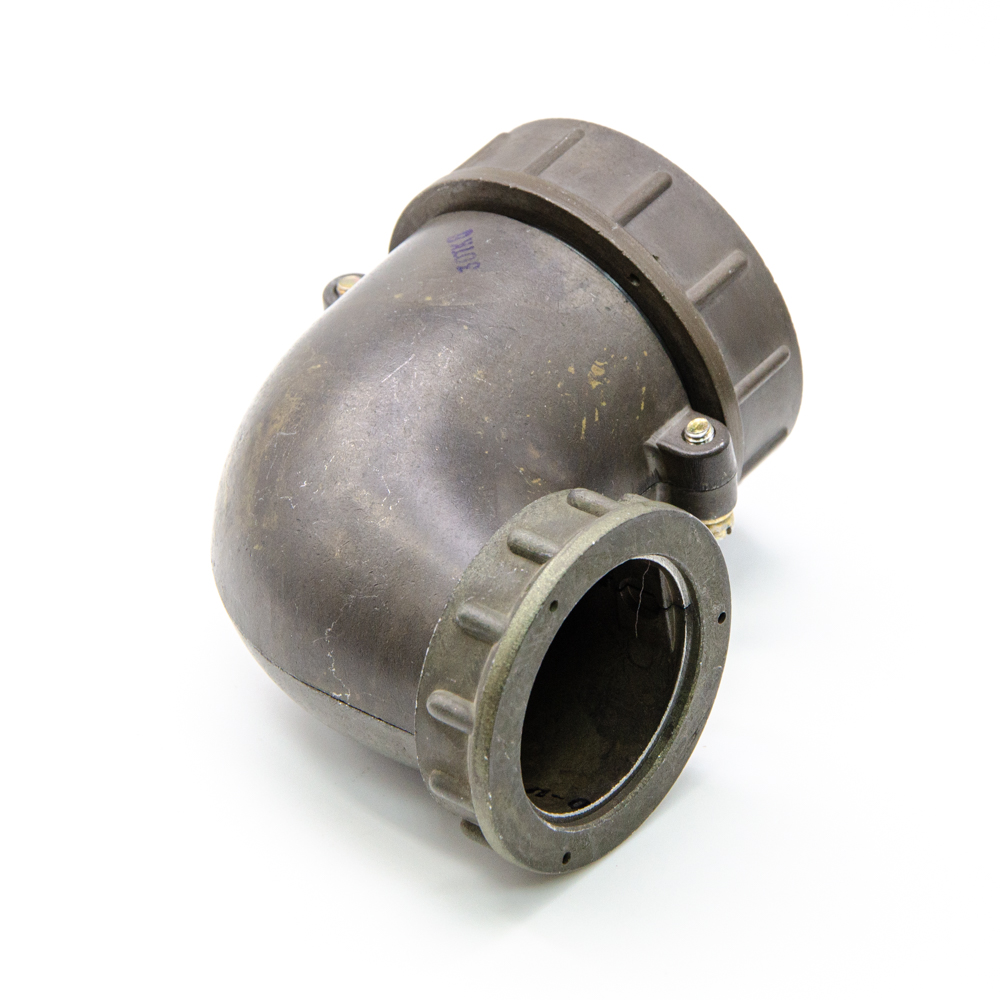

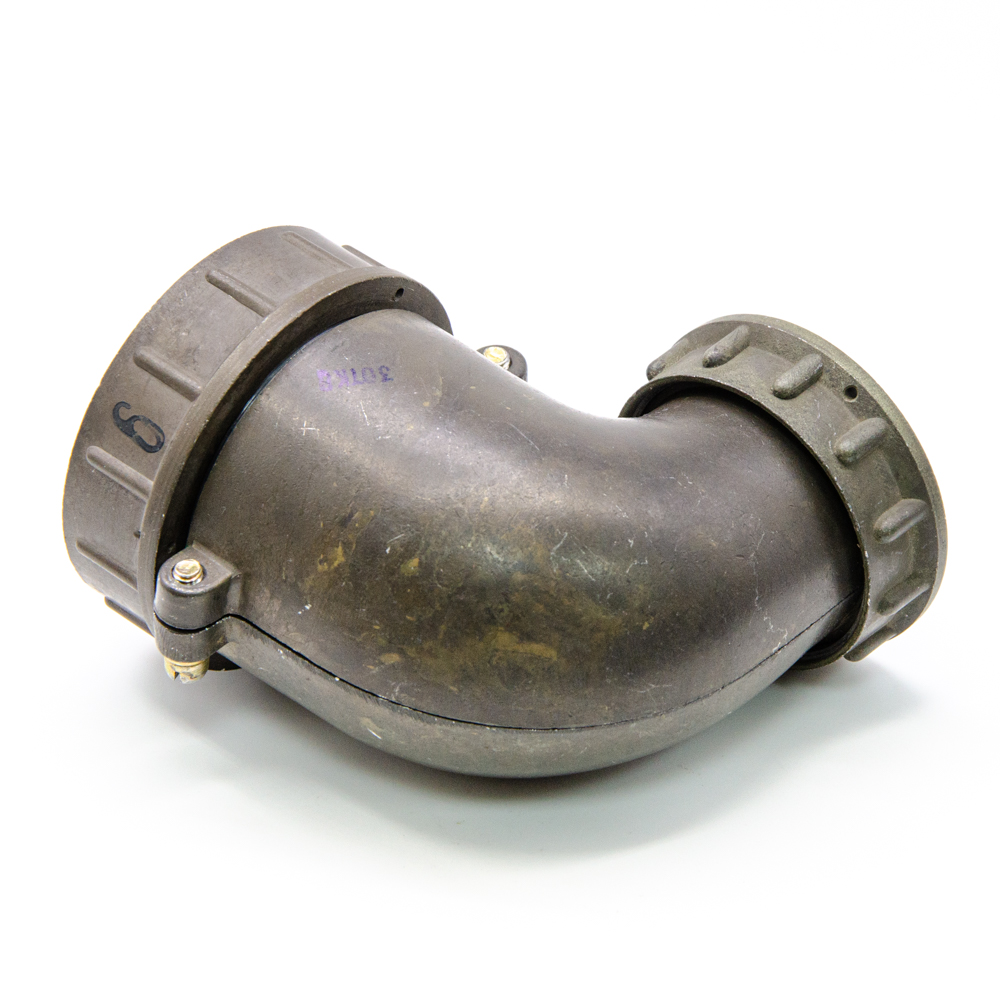

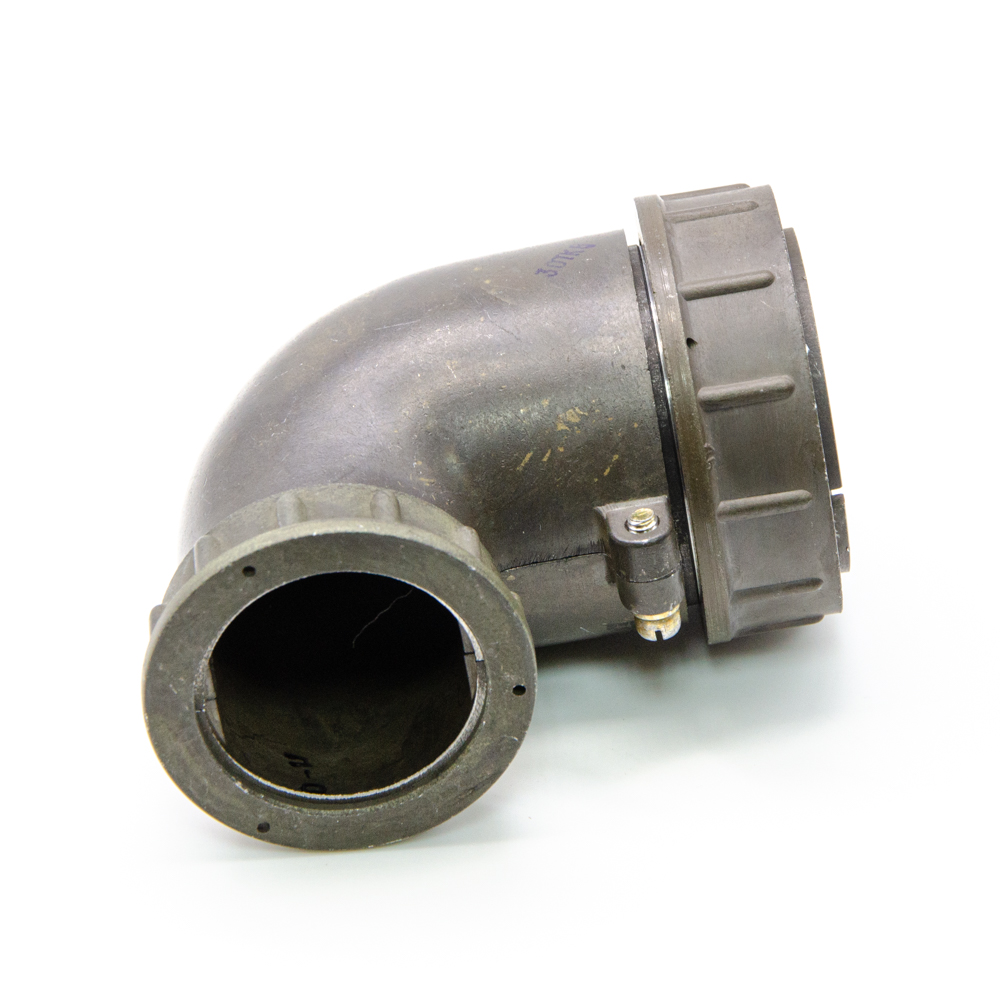

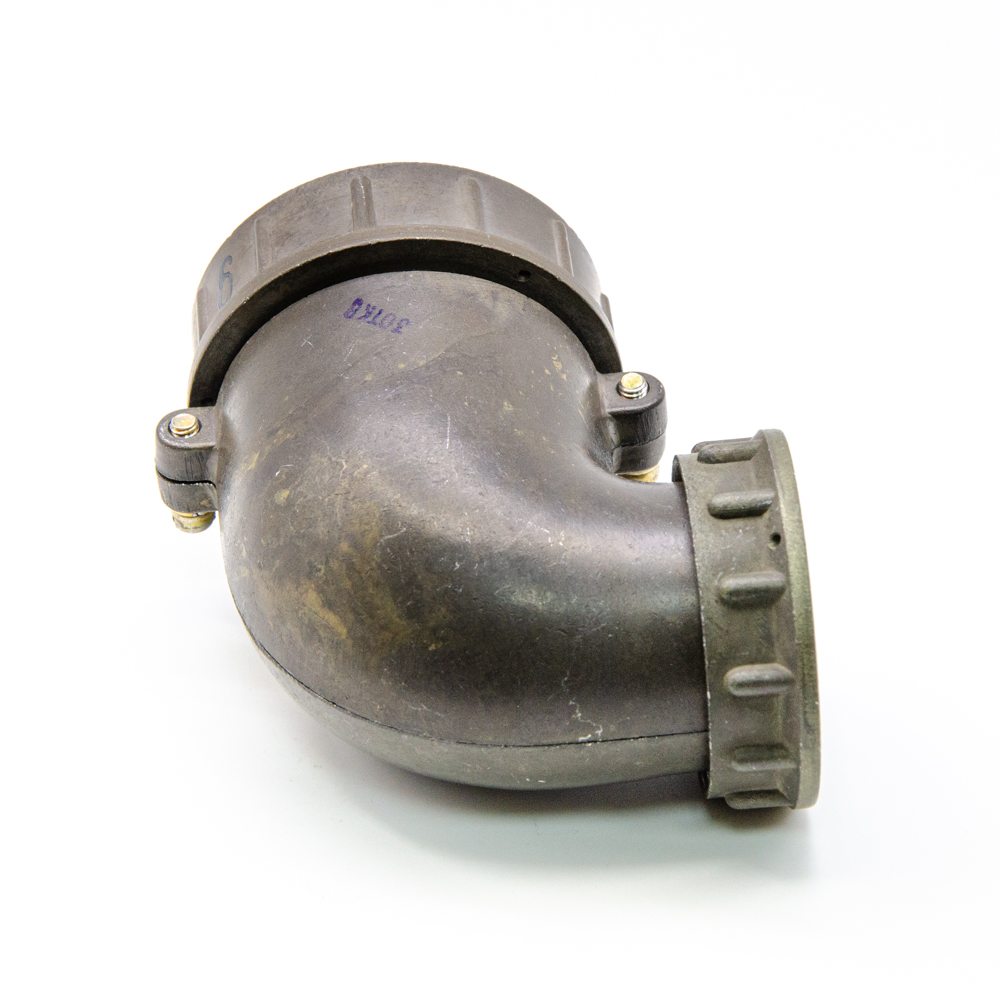

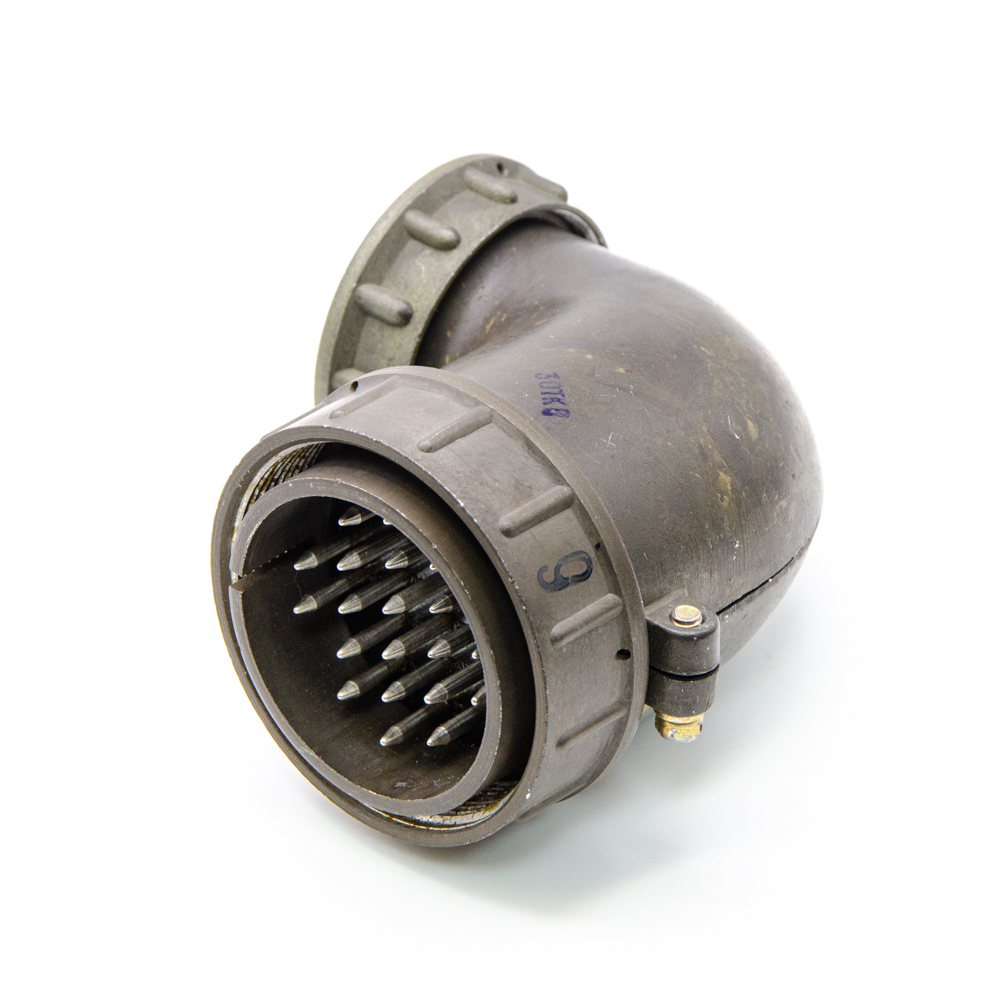

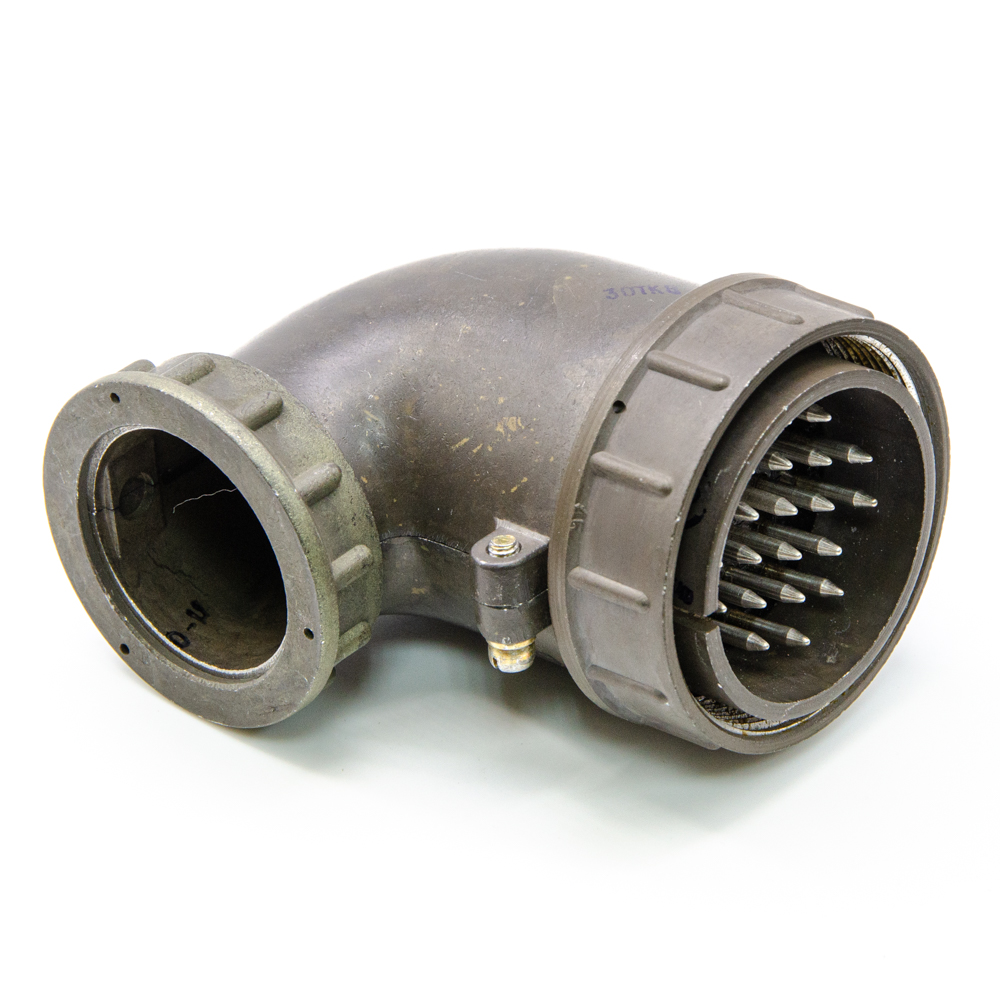

СШР48У20ЭГ2 Вилка кабельная, ГЕ0.364.107 ТУ.(арт. TB-7930)

ПО " Коннектор" , Харьков; " 5" - ВП, ПЗ
СССР
Артикул (ID): TB-7930
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.107 ТУ
Подробная документация
ID: 530108
На складе 1 шт
  • Цена от 4644 ₽
  • 1 шт 4644 ₽
Количество
Быстрый заказ

СШР48У20ЭГ2 Вилка кабельная - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: CШР - тип соединителя; 48 - условный размер корпуса; У - кабельная часть с угловым патрубком; 20 - количество контактов; Э - гайка патрубка для экранированного кабеля; Г – вилка (штырь); 2 - сочетание контактов (2 - 20 контактов диаметром 2,5 мм); отсутствие буквы Н - покрытие контактов – серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются блочные розетки СШР48П20ЭГ2. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СШР48У20ЭГ2 Вилка кабельная, ГЕ0.364.107 ТУ.
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 247
Дата изготовленияi 1976-1991
Транслитерация SShR48U20EG2 Cable plug, GE0.364.107 TU
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов СШР
Условный размер корпуса 48
Количество контактов 20 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 2 - 20 контактов Ø 2,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 20 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора бакелит
Цвет изолятора черный
Шаг резьбы накидной гайки M52х1,5 mm

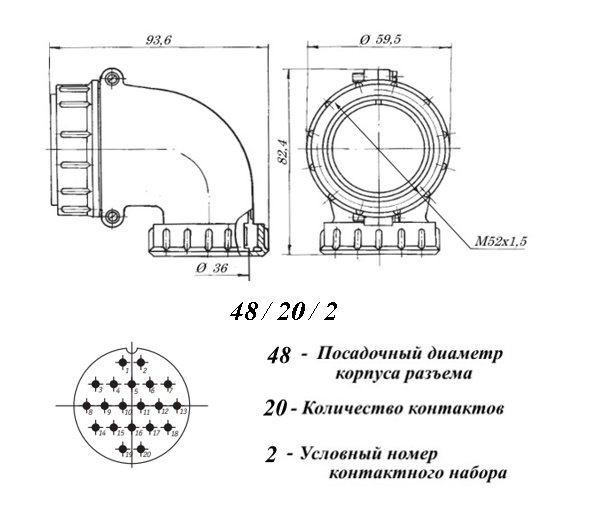

Габаритные размеры L*W*H 93,6х59,5х82,4 mm
Диаметр корпуса 59,5 mm
Длина корпуса 93,6 mm
Высота корпуса 82,4 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация SShR48U20EG2 Cable plug, GE0.364.107 TU
Фактическая маркировка СШР48У20ЭГ2
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные розетки СШРГ
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., СШРГ…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 20 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 1 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 5-2000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
СШР48У20ЭГ2 Вилка кабельная, ГЕ0.364.107 ТУ.   (datasheet)
