ШРГ20П3ЭШ6 Вилка блочная, "5" (арт. TA-668)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

ПО "Коннектор", Харьков

Артикул (ID): TA-668

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1990
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ ГЕО.364.108 ТУ

Подробная документация

ID: 290886

На складе 2 шт

Цена от
Включая НДС
800 ₽
1 шт. 800 ₽

Количество

Быстрый заказ

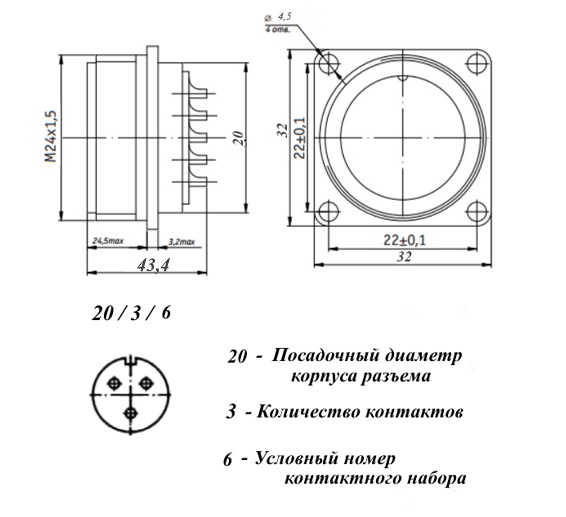

Розетка ШРГ20П3ЭШ6 соединитель блочный (приборный). Предназначена для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Блочная часть разъема изготавливается без патрубка. Монтаж экранированными кабелями (проводами). Покрытие контактов - серебро. Расшифровка: ШРГ - тип соединителя герметичный; 20 - условный размер корпуса; П - блочная часть без патрубка; 3 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Ш - вилка (штырь); 6 - сочетание контактов. Ответной частью данного разъема являются кабельные вставки ШР20П3ЭШ6. Доп. информация в pdf-файле.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ПО "Коннектор", Харьков
Страна происхождения
ТУ	ГЕО.364.108 ТУ
Вид приемки i	"1"- ОТК
Масса изделия, гр	27,7
Дата выпуска	1990
Транслитерация	SHRG20P3ESH6
Вид упаковки	самоупаковка
Дата изготовленияi	1976-1991
Нормы и требования	ГЕО.364.108 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	ШРГ
Условный размер корпуса	20
Условный номер контактного набора	6 - 3 контакта Ø 1,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШРГ20П3ЭШ6
Цвет изделия	темно-серый
Габаритные размеры LWH	32х32х42 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	штырь
Гайка патрубка	нет
Герметичность	да

Технические характеристики

Сопротивление контактов не более	1
Номинальное напряжение	850 V
Рабочий ток	10A(Ампер)
Синусоидальная вибрация:	-
- диапазон частот	1
- амплитуда ускорения	300
Сопротивление изоляции	5 000
Ускорение при механическом ударе одиноч. действия	10 000
Ускорение при механическом ударе многокр. действия	1 500

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1 000
Интервал рабочих температур	от -60 до +85°C
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	15
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
