ШР32У12ЭШ1Н Розетка кабельная, перекрут (арт. OP-716)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Разъём ШР32У12ЭШ1Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 32 - условный размер корпуса; У - кабельная часть с угловым патрубком; 12 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш - розетка (гнездо); 1 - сочетание контактов - 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм; Н - покрытие контактов - никель. Колодка кабельная ШР32У12ЭШ1Н сочленяется с блочными вставками ШР32П(ПК,СК)12Э(Н)Ш1(Н). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Нур»
Страна происхождения
ТУ бРО.364.028ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 110
Дата выпуска 1983-1988
Транслитерация SHR32U12ESH1N
Вид упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования бРО.364.028ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей ШР
Условный размер корпуса 32
Количество выводов или контактов 12
Условный номер контактного набора 1 - 6 контактов Ø 1,5 mm; 6 контактов Ø 2,5 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка угловой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР32У12НШ1Н
Цвет изделия темно-серый

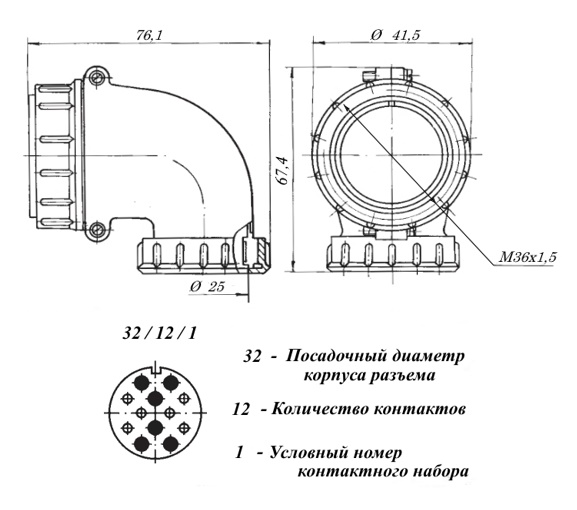

Габаритные размеры L*W*H 76х65 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка для экранированого кабеля
Герметичность нет
Дополнительные характеристики перекрут

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm
Номинальное напряжение 850 V
Рабочий ток 20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/с²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
