ШР32П12НШ1Н Розетка кабельная (арт. TN-7477)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%
Купить со скидкой
АО "Нур"
АО "Нур"
Артикул (ID): TN-7477
  • Масса изделия, гр 118
  • Срок отгрузки со склада 1 день
  • Вид приемки "1"
  • ТУ ГЕО.364.107 ТУ
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
Подробная документация
ID: 279920
На складе 4 шт
Товар на ревизии. Цена требует уточнения.
  • Цена от
    Включая НДС
     279.66 ₽
  • 1 шт. 279.66 ₽
Количество
Быстрый заказ

Разъём ШР32П12НШ1Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 32 - условный размер корпуса; П - кабельная часть с прямым патрубком; 12 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш - розетка (гнездо); 1 - сочетание контактов - 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм; Н - покрытие контактов - никель. Колодка кабельная ШР32П12НШ1Н сочленяется с блочными вставками ШР32П(ПК,СК)12Э(Н)Ш1Н. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам
Отзывы

Общая информация

Наименование ШР32П12НШ1Н Розетка кабельная
Торговая маркаАО "Нур"
Страна происхождения СССР
ТУГЕО.364.107 ТУ
Вид приемки "1"
Масса изделия, гр118
ТранслитерацияSHR32P12NSH1N
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциярозетка кабельная
Тип контактакруглый
Количество выводов или контактов12
Условный номер контактного набора1 - 6 контактов Ø 1,5 mm; 6 контактов Ø 2,5 mm
Покрытие выводов или контактовNi (никель)
Тип кожуха или патрубкапрямой для неэкранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР32П12НШ1Н
Цвет изделиятемно-серый

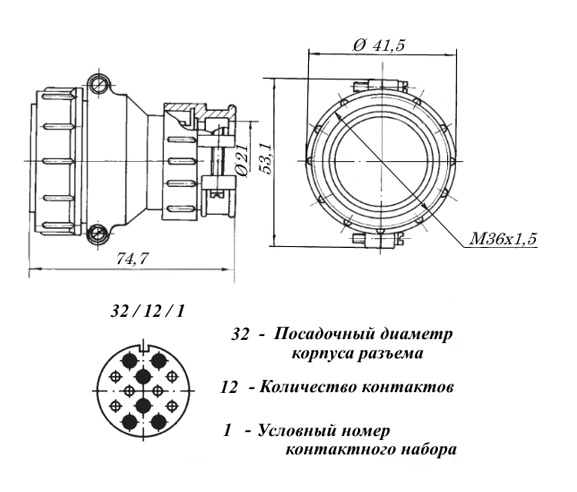

Габаритные размеры L*W*H 52х41х72 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm
Номинальное напряжение850 V
Рабочий ток20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm
Синусоидальная вибрация: -
- диапазон частотот 1 Hz до 5 000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2 000 m/c²
Сопротивление изоляции5 000 MΩ
Ускорение при механическом ударе одиноч. действия5 000 m/с²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1 000 час
Интервал рабочих температурот -60 °С до +60 °С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Примечание(1988-1991гг.)
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
