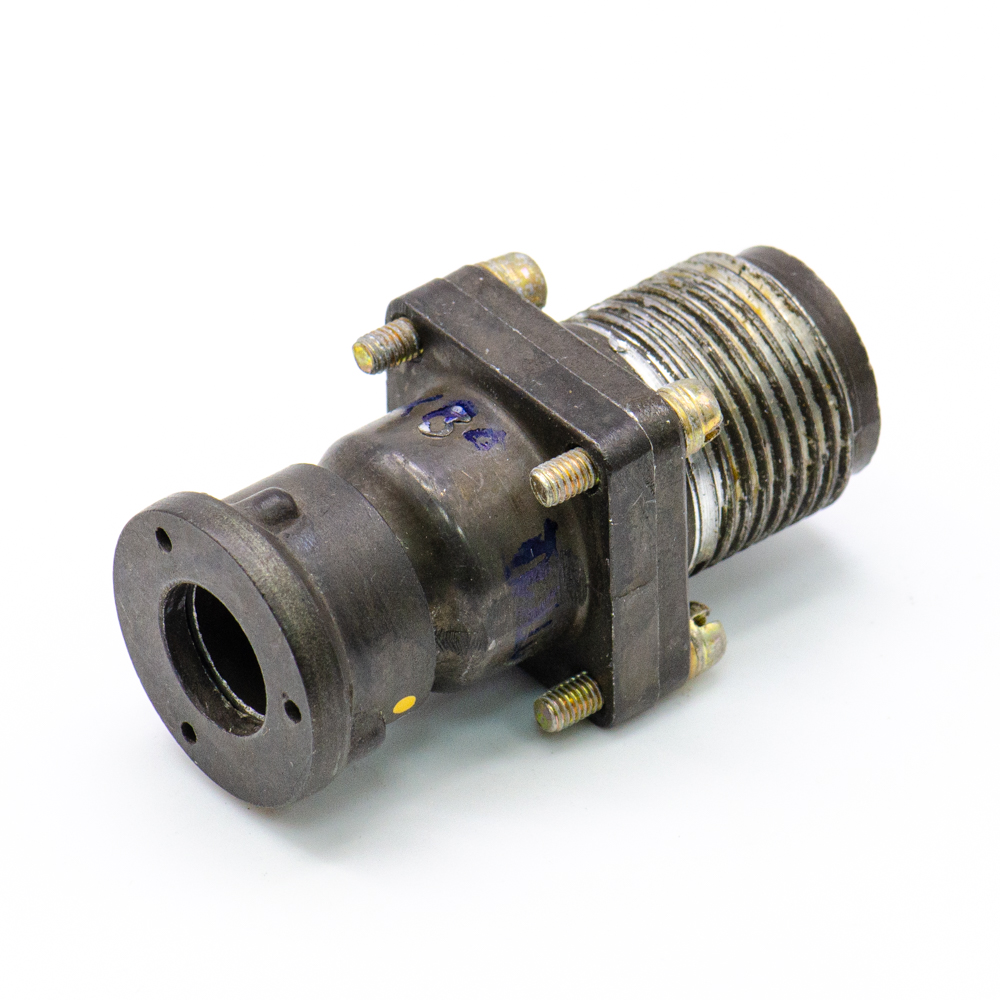

ШР16ПК2ЭГ5 Розетка блочная."5" (арт. KP-8153)

ШР16ПК2ЭГ5 розетка приборная с прямым патрубком и гайкой для экранированного кабеля
Соединитель ШР16ПК2ЭГ5 низкочастотный цилиндрический объемного монтажа резьбового сочленения нормальных габаритов.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Расшифровка условного обозначения:
ШР16ПК2ЭГ5, ШР - тип соединителя; 16 - условный размер корпуса; ПК - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
2 - количество контактов; Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля; Г - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш -  розетка, Г - вилка; 5 - обозначение сочетания контактов (условное число). Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения
ТУ НКЦС.434410.504ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 37,62
Дата выпуска 1988
Транслитерация SHR16PK2EG5
Состояние упаковки самоупаковка
Дата изготовленияi 1959-1991
Нормы и требования НКЦС.434410.504ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей ШР
Условный размер корпуса 16
Количество выводов или контактов 2
Условный номер контактного набора 5 - 2 контакта Ø 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка ШР16ПК2ЭГ5
Цвет изделия серый

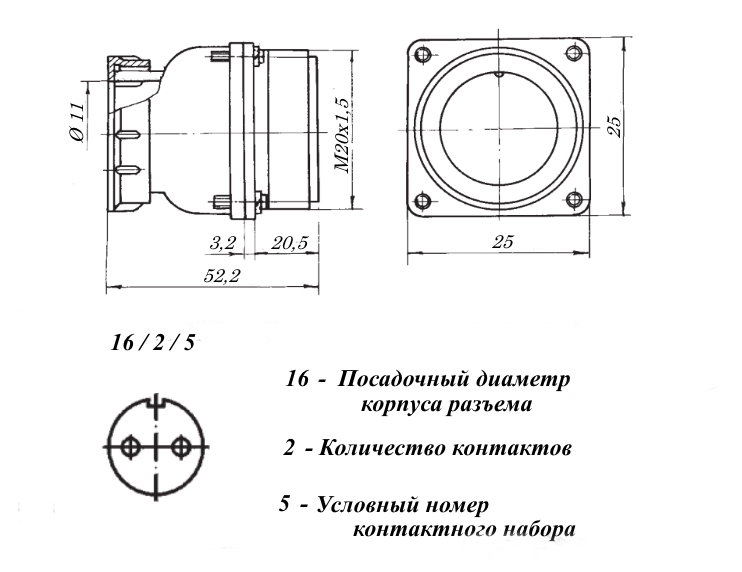

Габаритные размеры L*W*H 50,5х25х25 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка для экранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 850 V
Рабочий ток 20 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Интервал рабочих температур от -60 до +110°С
Атмосферное давление 1,3·10-4 (10-6)
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
