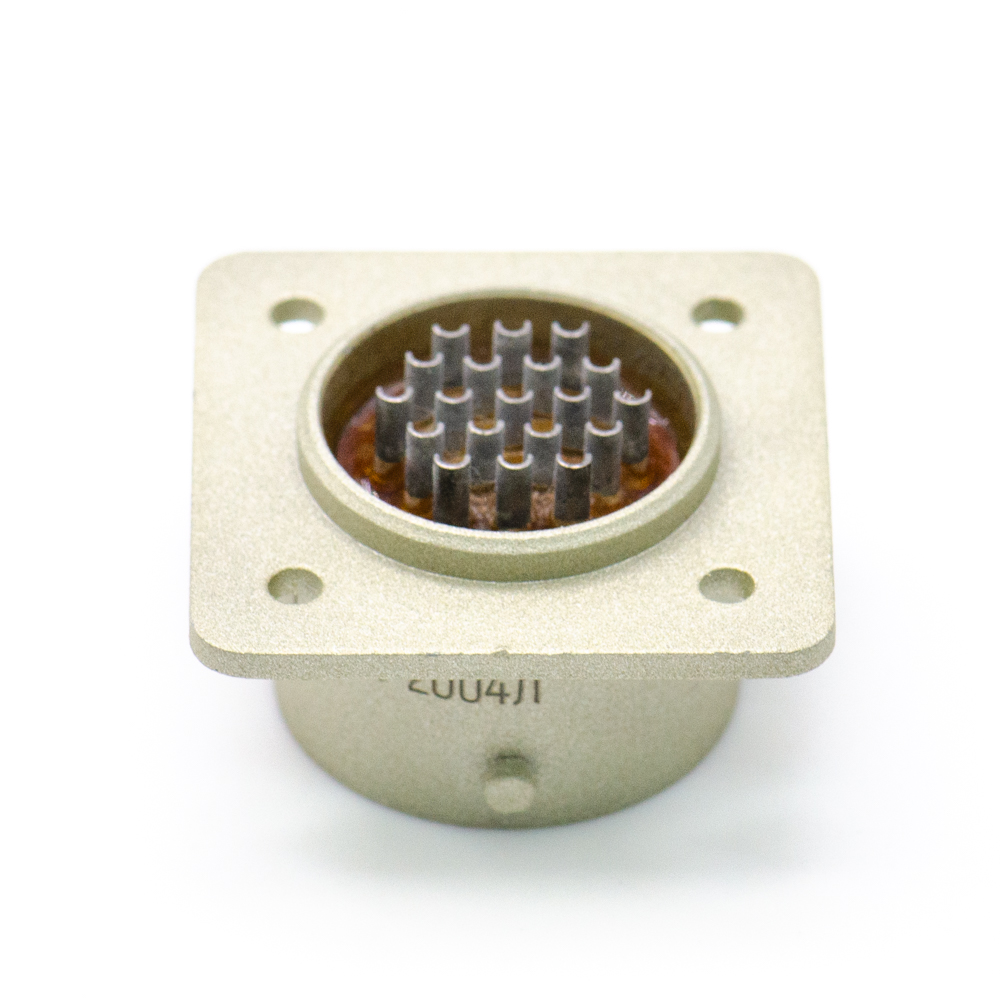

ОНЦ-БС-1-19/18-В1-1-В Вилка блочная, 2020г (арт. KT-417)

РОССИЯ
Артикул (ID): KT-417
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 2020
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования АШДК.434410.088ТУ
Подробная документация
ID: 501634
На складе 1 шт
  • Цена от
    Включая НДС
     6500 ₽
  • 1 шт. 6500 ₽
Количество
Быстрый заказ

Соединители ОНЦ-БС-1-19/18-В1-1-В субминиатюрные цилиндрические низкочастотные для печатного монтажа. Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов. ОНц-БС-1-19/18-В1-1-В ОНц-БС - тип соединителя; 1 - покрытие контактов:- серебро; 19 - количество контактов; 18 - условный диаметр корпуса; В - часть соединителя: - вилка; 1 - конструктивное исполнение: - вилка приборная без кожуха; 1 - многопозиционная поляризация; В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name Russia
Страна происхождения РОССИЯ
Нормы и требования АШДК.434410.088ТУ
Дата изготовленияi 2020
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 9,94
Транслитерация ONC-BS-1-19/18- V1-1-V Block Plug
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Условный размер корпуса 18
Метод сочленения байонетный
Поляризация корпуса многошпоночная поляризация и многопозиционная установка изолятора в корпусе
Фактическая маркировка ОНЦ-БС-1-19/18-В1-1-В

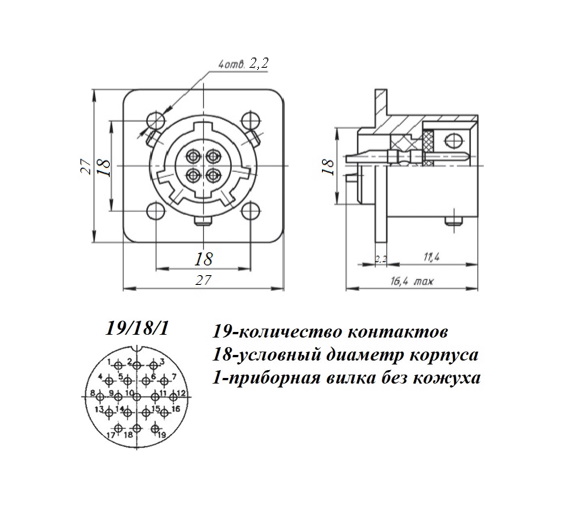

Габаритные размеры L*W*H 27х27х16,4 mm
Наличие паспорта - этикетки нет
Материал корпуса алюминиевый сплав
Тип контактов штырь
Герметичность да
Серия разъемов ОНЦ-БС
Вид контактов круглые
Диаметр контактов 1 mm
Количество контактов 19
Материал контактов латунь
Покрытие контактов Ag (серебро)
Контакт извлекаемый нет
Вид корпуса приборный
Вид патрубка нет
Наличие втулки нет
Установочные размеры 18 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,2 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Ширина корпуса 27 mm
Длина корпуса 27 mm
Высота корпуса 16,4 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса анодирование
Цвет корпуса светло-зеленый
Цвет изолятора коричневый
Наличие ориентации располложение контактов, паз
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный, соединитель герметичный...
Аналогичные серии ONC-BS…, ОНЦ-БС(аналог)…

Технические характеристики

Сопротивление изоляции 1000 MΩ
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 20 g
Акустические шумы: :
Сопротивление контактов не более 5 mΩ
Рабочее напряжение, max 250 V
Рабочий ток на контакт, max 7 A
Рабочий ток на разъем, max 40 A
Механический удар многократное действие: пиковое ударное ускорение 150 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 1000 g
Механический удар однократное действие: длительность действия 0,1-2 ms

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,3х10⁻⁴ Pa
Макс. срок хранения 15 лет
Ресурс 250 сочленений-расчленений
Минимальная наработка 15 000 час.
ОНЦ-БС-1-19/18-В1-1-В Вилка блочная, 2020г   (datasheet)
