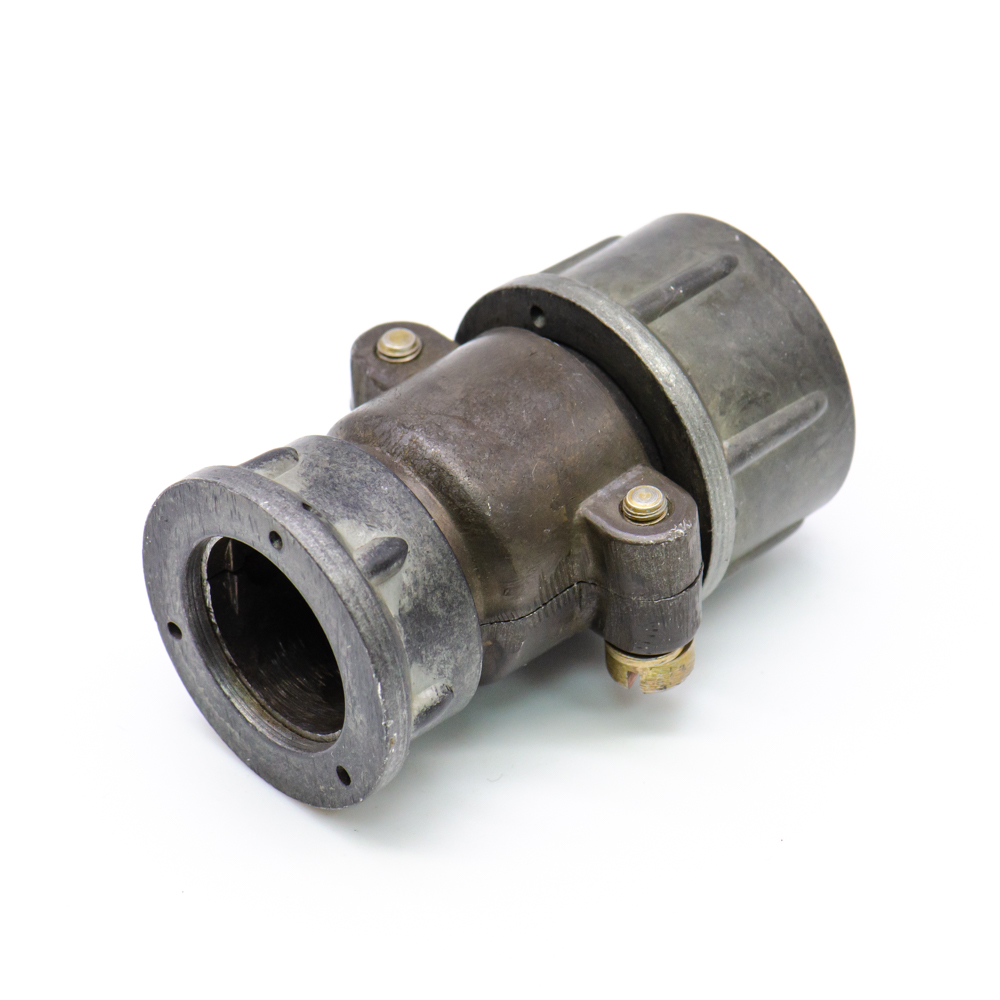

2РТТ20КПЭ5Г7В Розетка кабельная. (арт. KT-2998)

СССР
Артикул (ID): KT-2998
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.120 ТУ
Подробная документация
ID: 509259
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Соединитель 2РТТ20КПЭ5Г7В низкочастотный цилиндрический объемного монтажа с резьбовой фиксацией сочлененного положения. Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В. Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в различных видах электро- и радиоаппаратуры специального и общего назначения. Расшифровка условного обозначения 2РТТ20КПЭ5Г7В: 2РТТ - тип соединителя 20 - условный размер корпуса; К - кабельный; П – прямой патрубок; Э - для экранированного кабеля; 5 - количество контактов; Г - розетка; 7 - обозначение сочетания контактов - условное число; В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО «Завод Элекон»
Страна происхождения СССР
ТУ ГЕ0.364.120 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 60
Дата изготовленияi 1976-1991
Транслитерация 2RTT20KPEN5G7V Cable Outlet
Состояние упаковки самоупаковка
Кратность отгрузки 1
Нормы и требования ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей 2РТТ
Условный размер корпуса 20
Количество выводов или контактов 5
Условный номер контактного набора 7 - 5 контакта Ø 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка 2РТТ20КПЭ5Г7В
Наличие паспорта - этикетки нет
Цвет изделия темно-серый

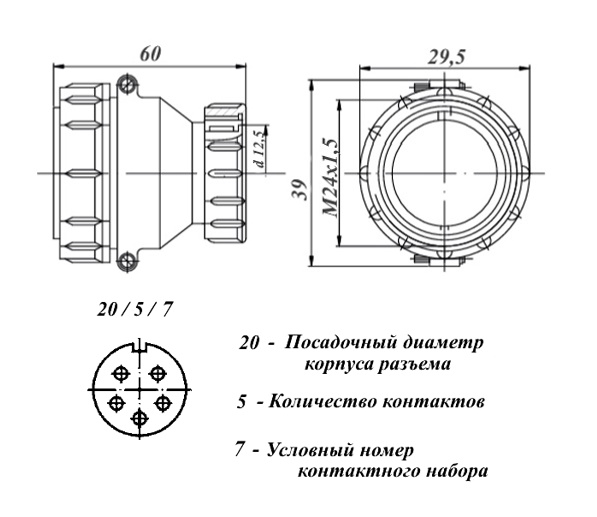

Габаритные размеры L*W*H 61х24х29 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка для экранированого кабеля
Покрытие разъема оксидирование
Тип контактов гнездо
Герметичность нет
Состояние товара с хранения

Технические характеристики

Сопротивление контактов не более 1 mΩ
Номинальное напряжение 850 V
Рабочий ток 35 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В - всеклиматическое исполнение
Срок отгрузки со склада 1 день (в наличии)
2РТТ20КПЭ5Г7В Розетка кабельная.   (datasheet)
