2РТТ20Б5Ш7В Вилка блочная (арт. TN-3723)

к сравнению отложить

НПО «Элекон», г. Казань

Артикул (ID): TN-3723

Срок отгрузки со склада Уточнить у менеджера
Дата изготовления 1976-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
Нормы и требования ГЕ0.364.120 ТУ

Подробная документация

Аналоги и альтернативы

ID: 230657

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

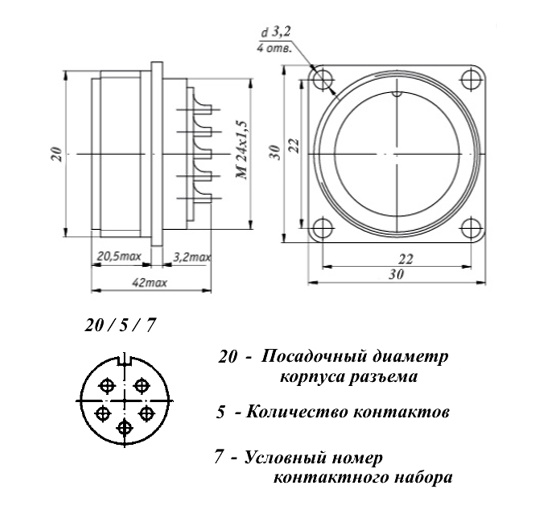

Разъём 2РТТ20Б5Ш7В предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: 2РТТ - тип соединителя; 20 - условный размер корпуса; Б - блочная часть без патрубка; 5 - количество контактов; Ш - вилка (штырь); 7 - обозначение сочетания контактов - 5 контактов диаметром 1,5 мм; В - всеклиматическое исполнение. Вставка блочная 2РТТ20Б5Ш7В сочленяется с кабельными колодками 2РТТ20КПН(Э)5Г7В и 2РТТ20КУН(Э)5Г7В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	НПО «Элекон», г. Казань
Страна происхождения
ТУ	ГЕ0.364.120 ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	18,25
Дата изготовленияi	1976-1991
Транслитерация	2RTT20B5SH7V
Вид упаковки	самоупаковка
Кратность отгрузки	1
Нормы и требования	ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	2РТТ
Условный размер корпуса	20
Количество выводов или контактов	5
Условный номер контактного набора	7 - 5 контактов Ø 1,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	2РТТ20Б5Ш7В
Наличие паспорта - этикетки	есть
Цвет изделия	темно-серый
Габаритные размеры LWH	30х30х42 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Гайка патрубка	нет
Тип контактов	штырь
Герметичность	нет
Состояние товара	с хранения

Технические характеристики

Сопротивление контактов не более	1 mΩ
Номинальное напряжение	850 V
Рабочий ток	35 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	10000 m/с²
Ускорение при механическом ударе многокр. действия	1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +20°С
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	В - всеклиматическое исполнение
