2РТТ20Б5Ш40В Вилка блочная, ГЕ0.364.120ТУ

Скидка на Ферритовые изделия

-20%

2РТТ20Б5Ш40В Вилка блочная, ГЕ0.364.120ТУ (арт. KT-4221)

к сравнению отложить

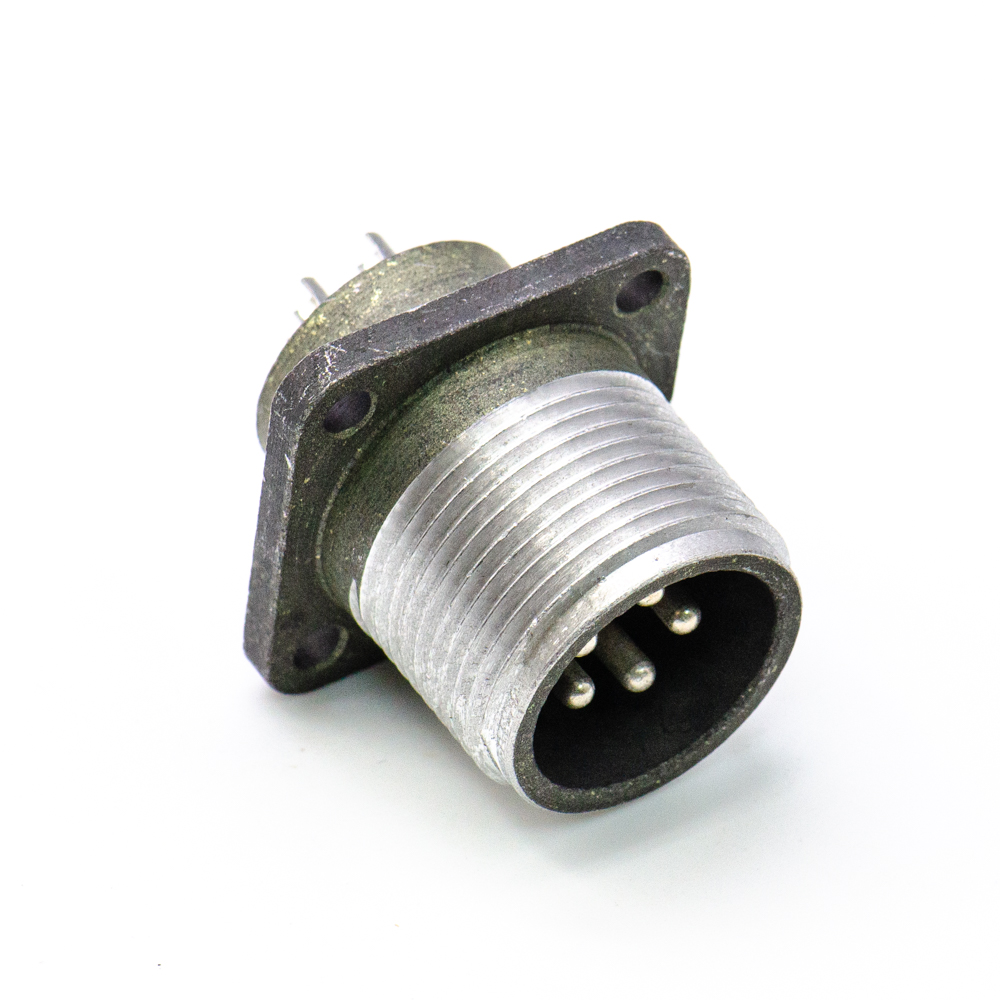

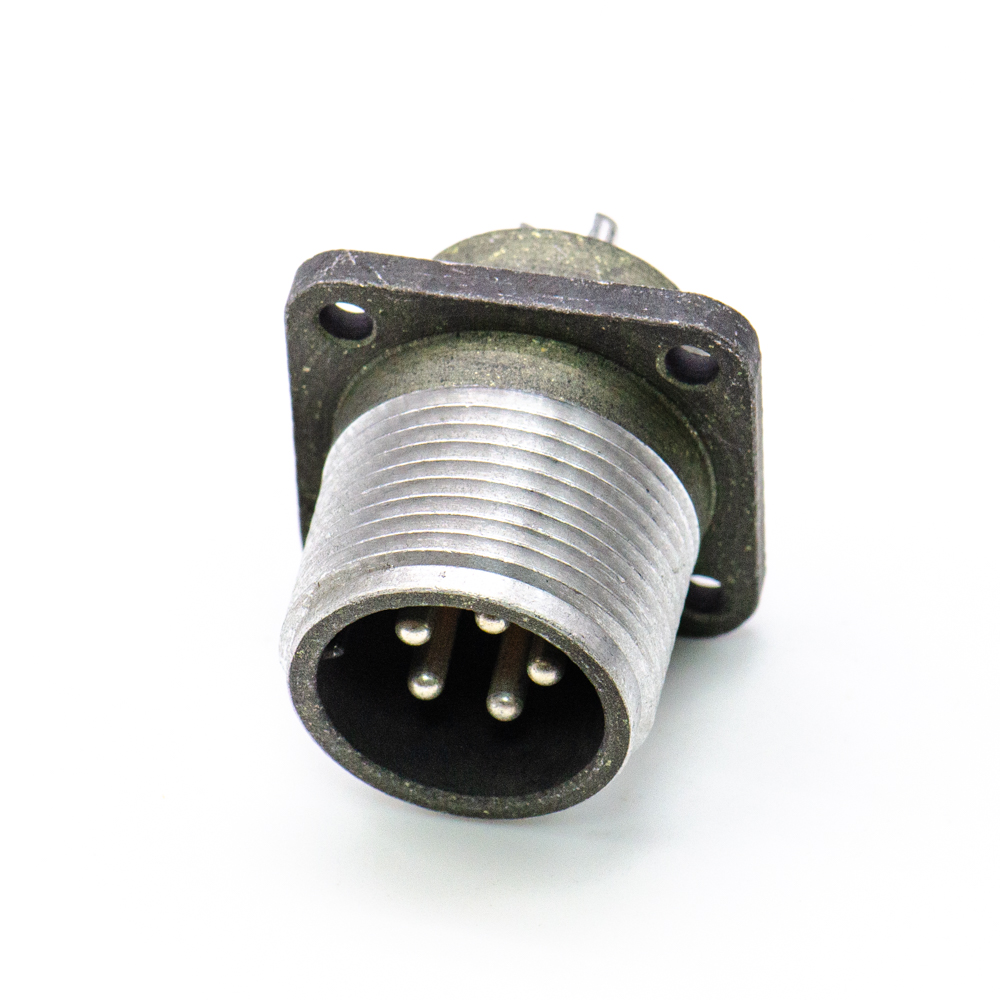

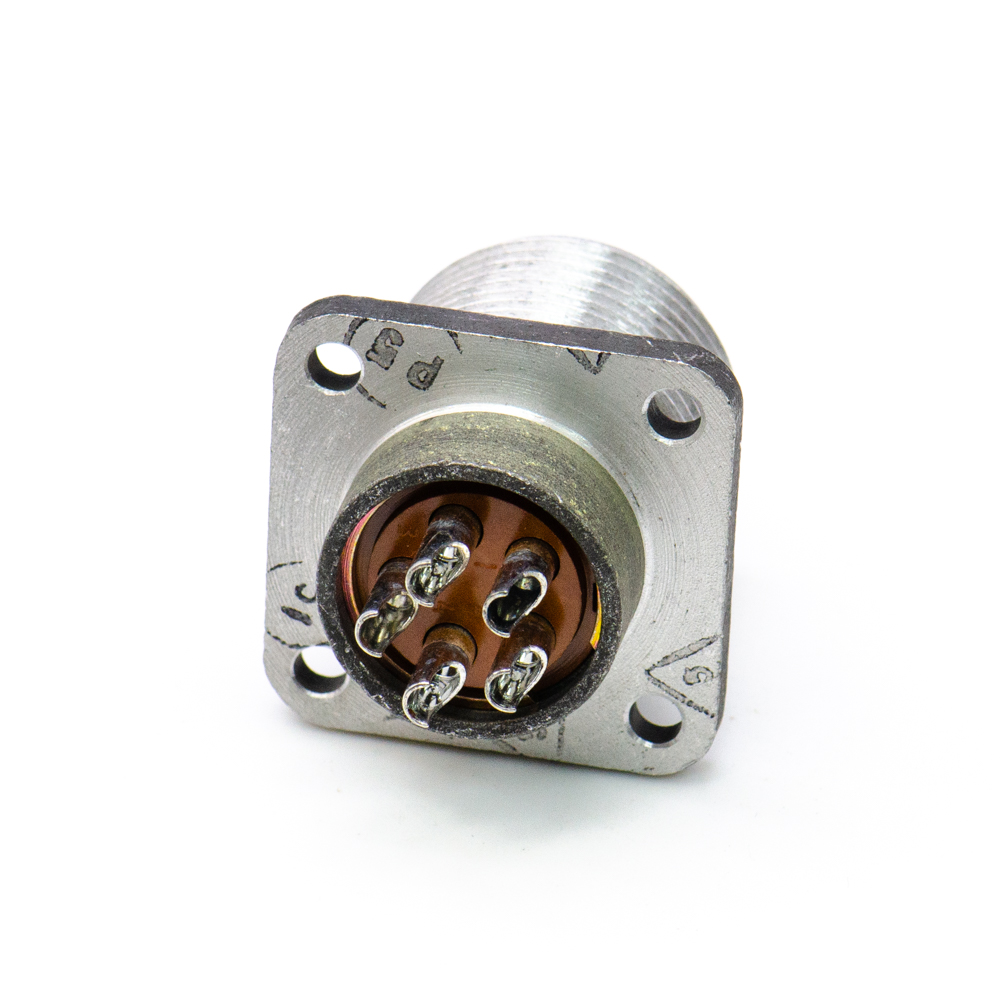

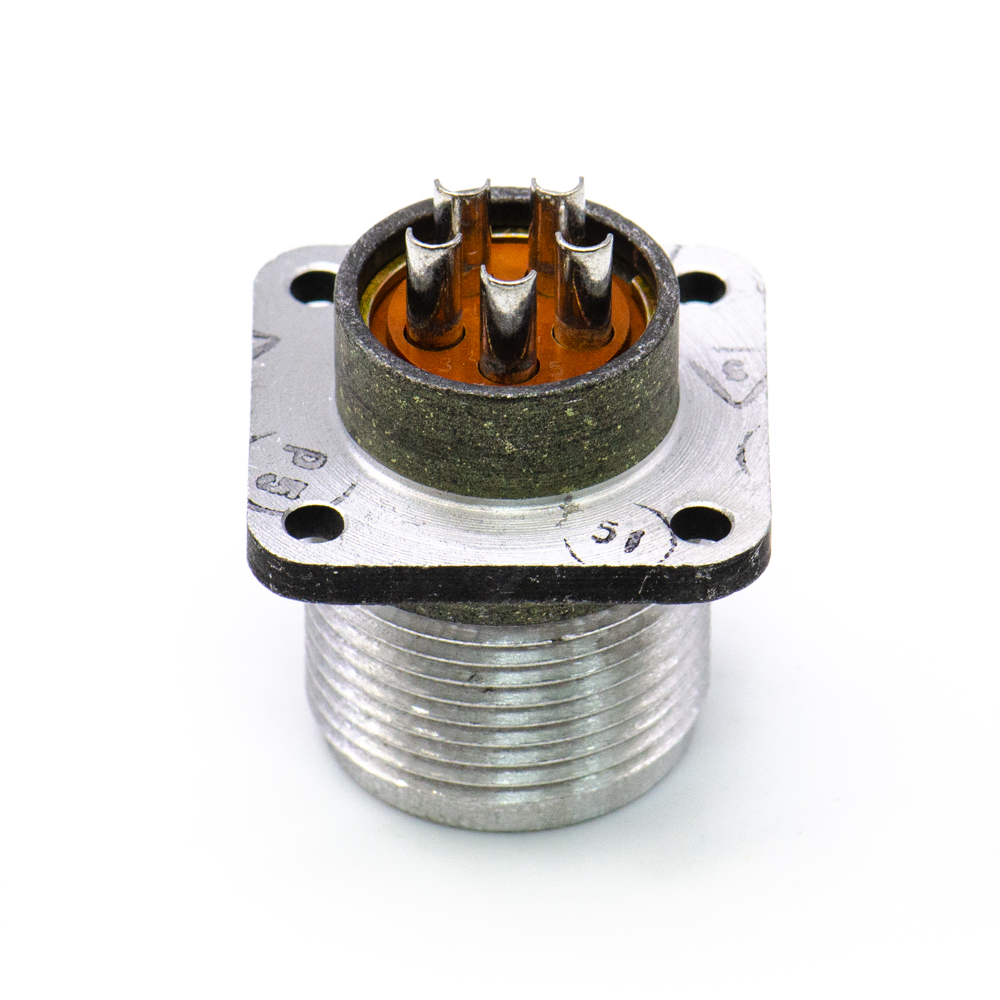

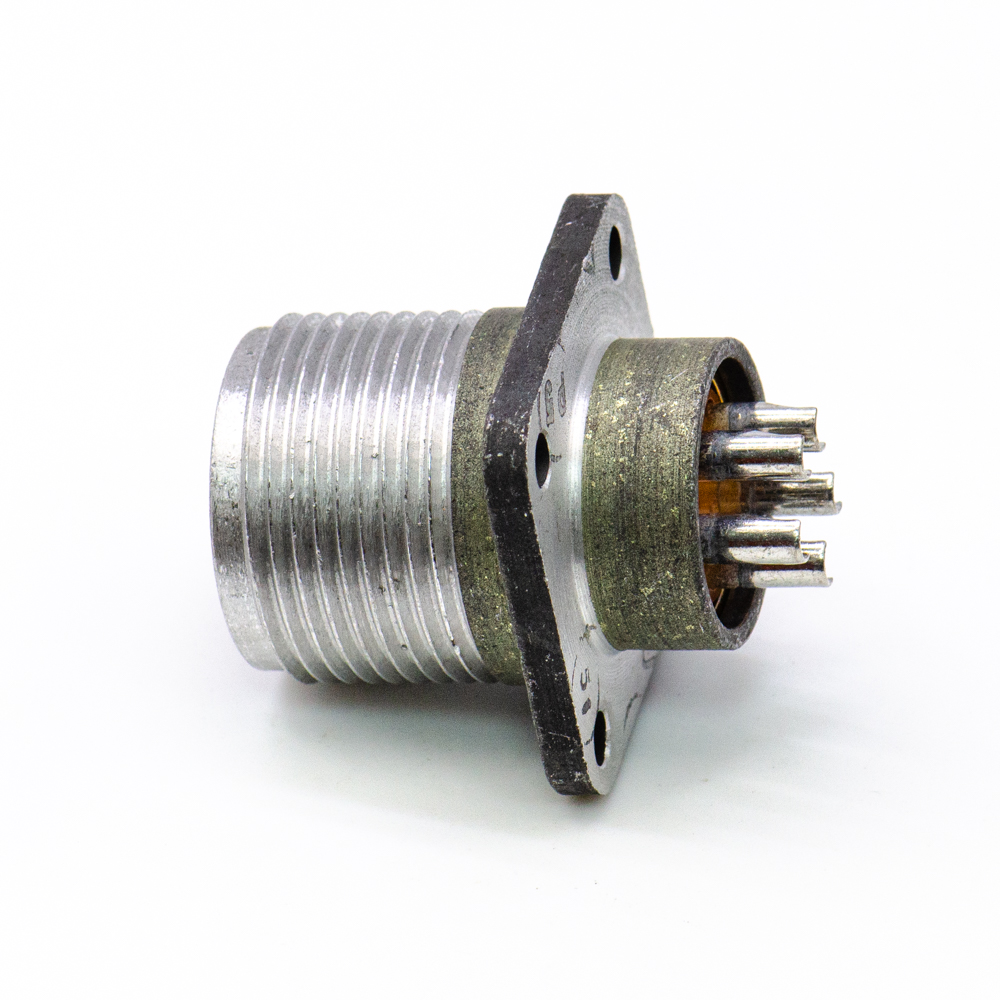

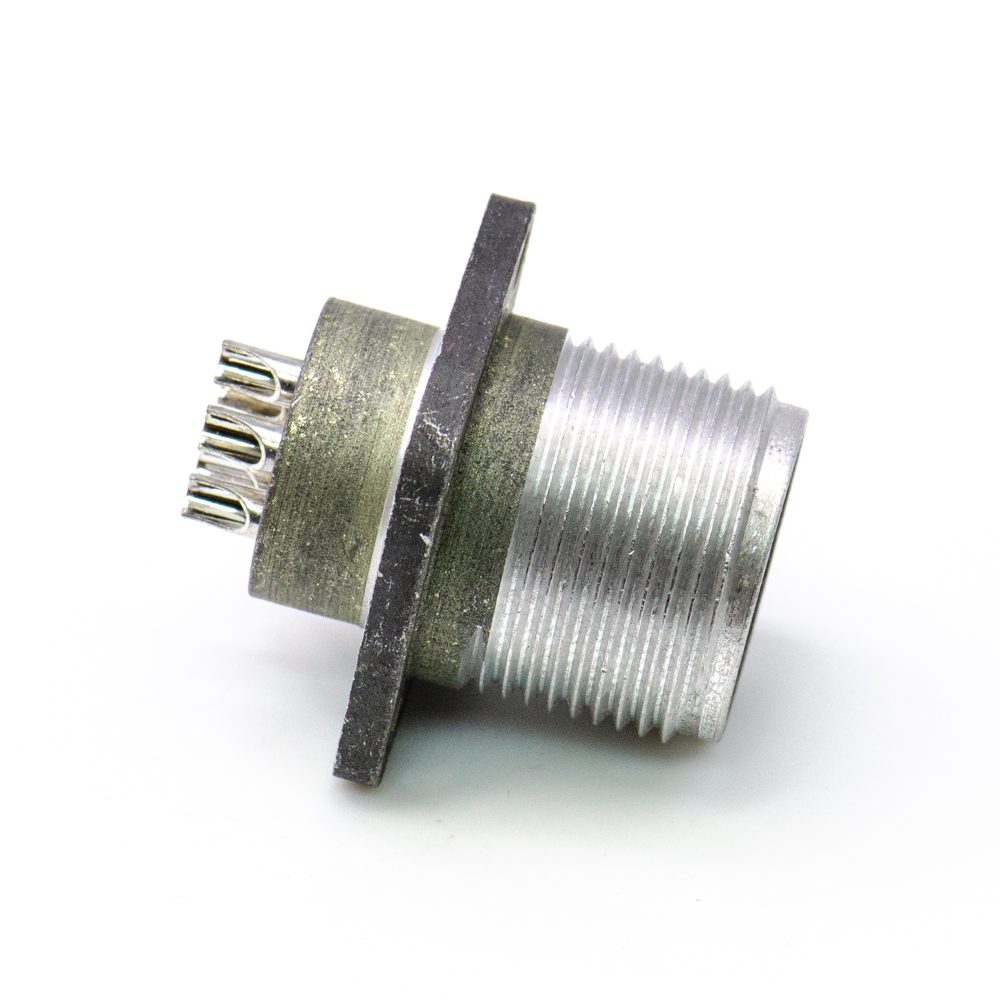

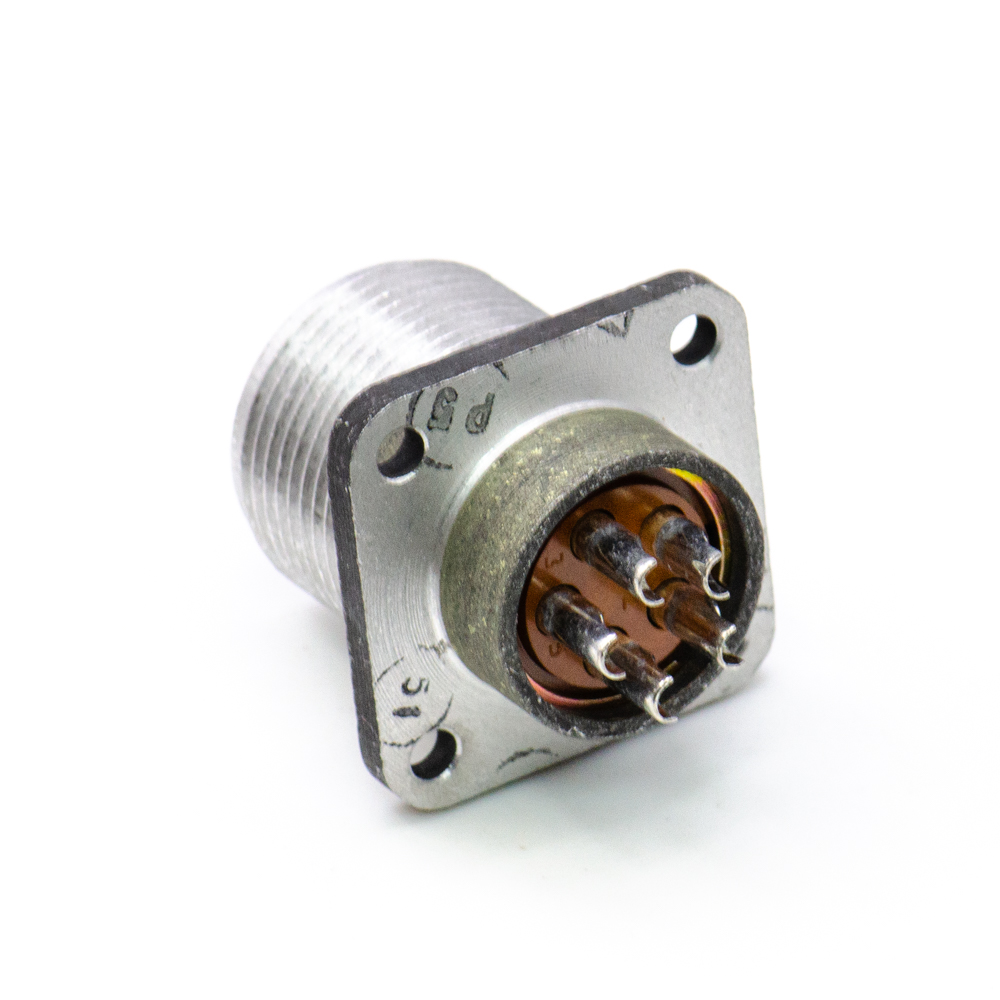

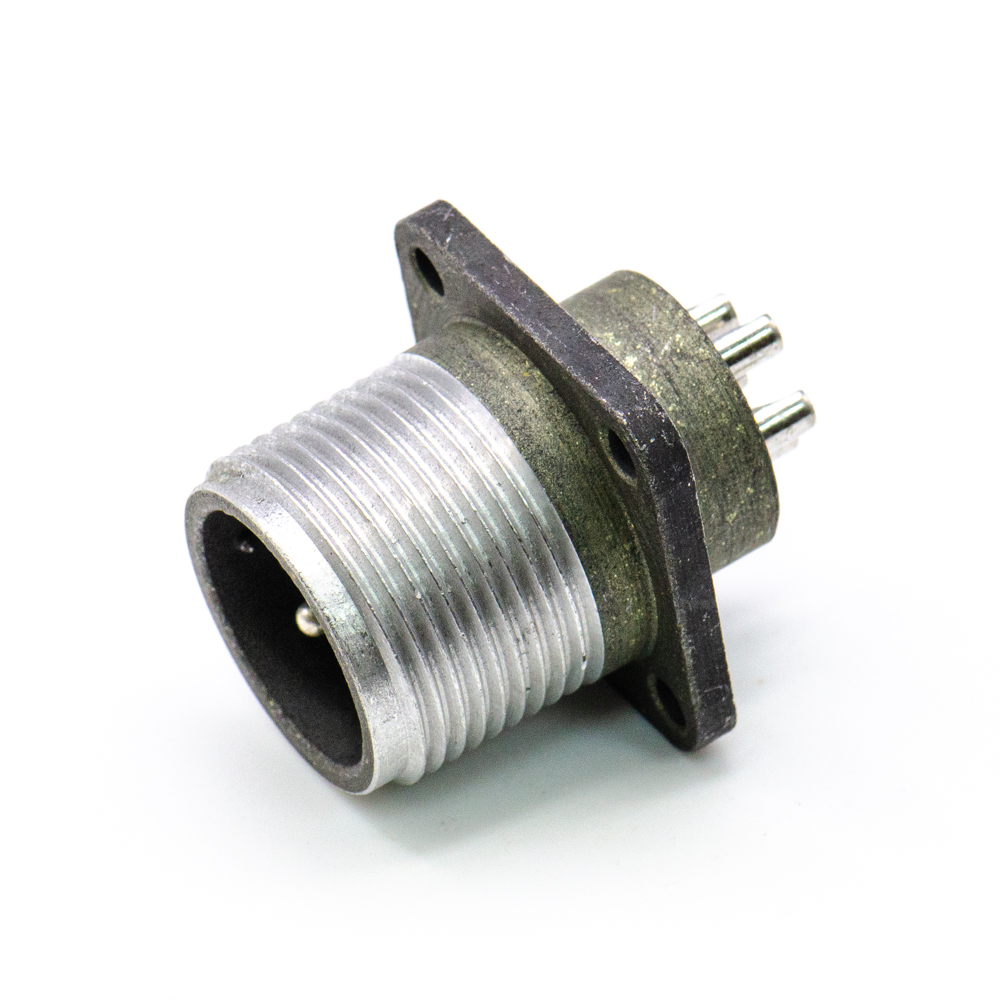

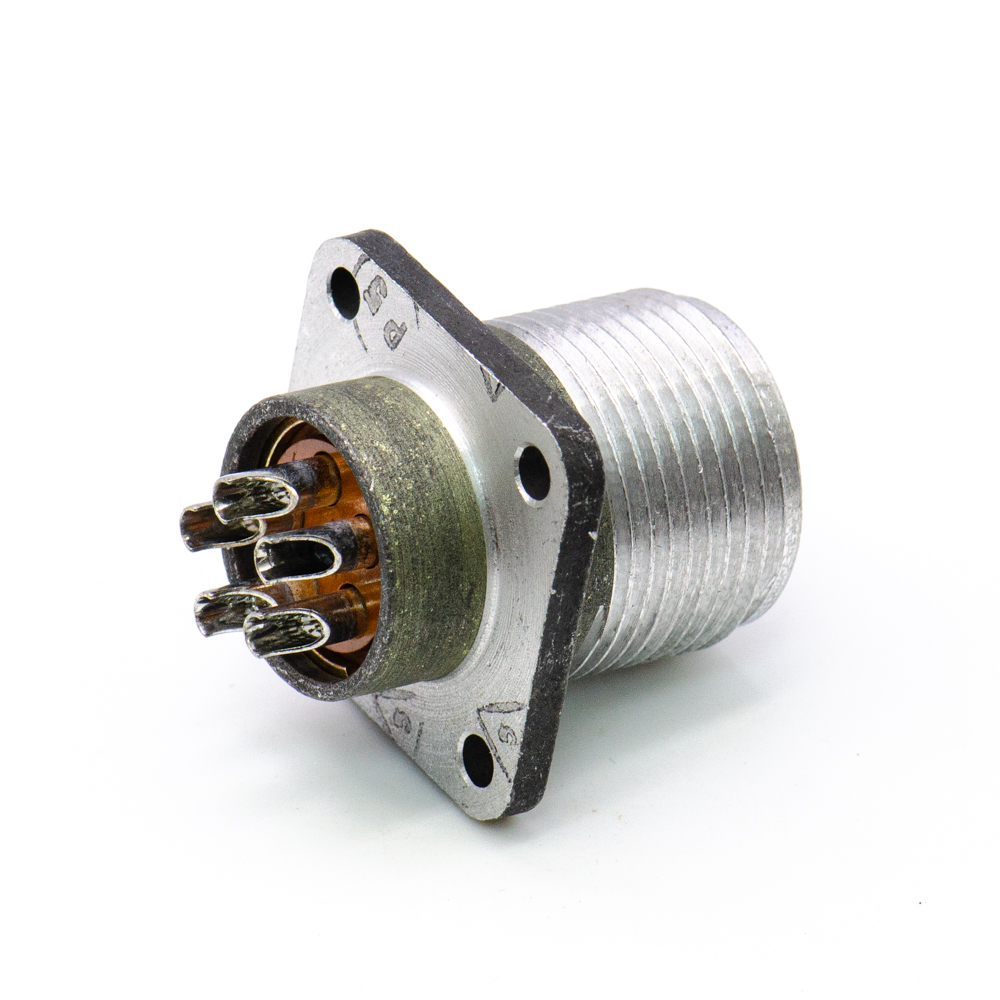

2РТТ20Б5Ш40В Вилка блочная, ГЕ0.364.120ТУ фото

АО «Завод Элекон»

Артикул (ID): KT-4221

Срок отгрузки со склада 1 день (в наличии)
Дата изготовления 2010-2019
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
Нормы и требования ГЕ0.364.120 ТУ

Подробная документация

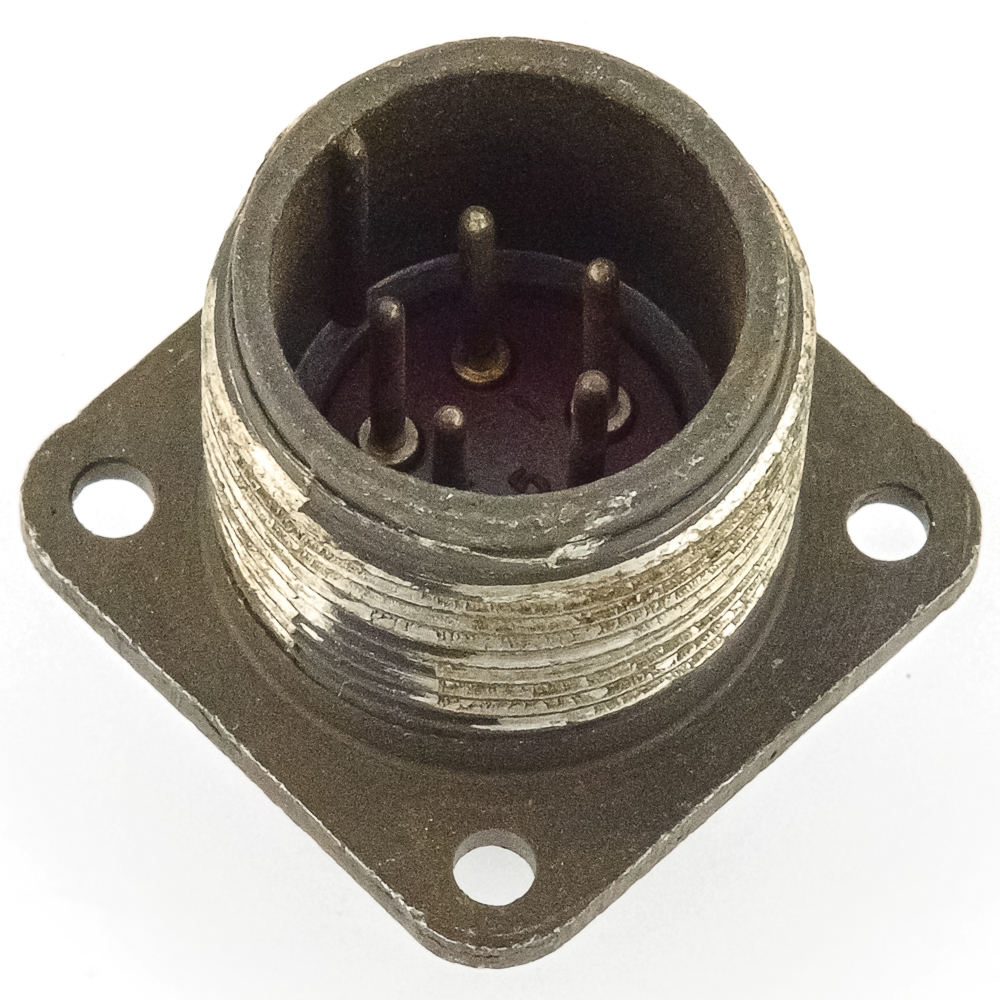

Аналоги и альтернативы

ID: 513445

На складе 1 шт

Цена от 3600 ₽
1 шт. 3600 ₽

Количество

Быстрый заказ

Соединитель 2РТТ20Б5Ш40В низкочастотный цилиндрический объемного монтажа с резьбовой фиксацией сочлененного положения. Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Расшифровка условного обозначения: 2РТТ - тип соединителя 20 - условный размер корпуса; Б - вид корпуса- блочный; 5 - количество контактов; Ш - часть соединителя- вилка,; 40 - обозначение сочетания контактов - условное число; В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Наименование	2РТТ20Б5Ш40В Вилка блочная, ГЕ0.364.120ТУ
Торговая марка	АО «Завод Элекон»
Страна происхождения
ТУ	ГЕ0.364.120ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	18,25
Дата изготовленияi	2010-2019
Транслитерация	2RTT20B5SH40V Block fork, GE0.364.120TU
Состояние упаковки	самоупаковка
Кратность отгрузки	1
Нормы и требования	ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	2РТТ
Условный размер корпуса	20
Количество выводов или контактов	5
Условный номер контактного набора	40 - 5 контактов Ø 2,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	2РТТ20Б5Ш40В
Наличие паспорта - этикетки	этикетка
Цвет изделия	серый

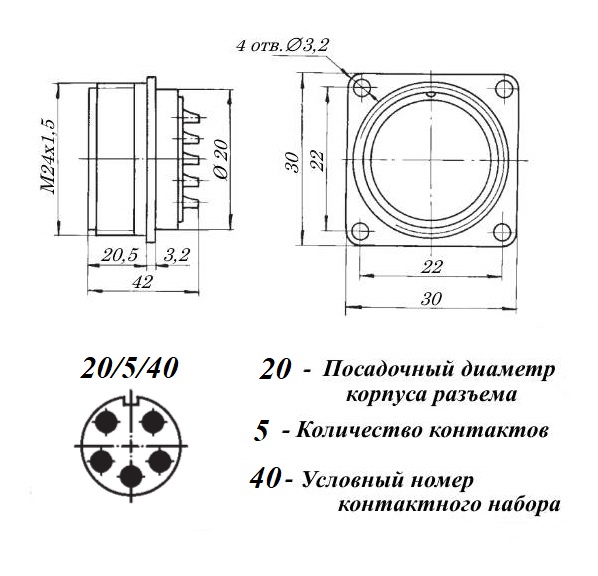

Габаритные размеры LWH	30х30х42 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Гайка патрубка	нет
Тип контактов	штырь
Герметичность	нет
Состояние товара	с хранения

Технические характеристики

Сопротивление контактов не более	1 mΩ
Номинальное напряжение	850 V
Рабочий ток	35 A суммарно 125 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	10000 m/с²
Ускорение при механическом ударе многокр. действия	1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до 100°С
Относительная влажность	98% при температуре 20°С
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	В - всеклиматическое исполнение
