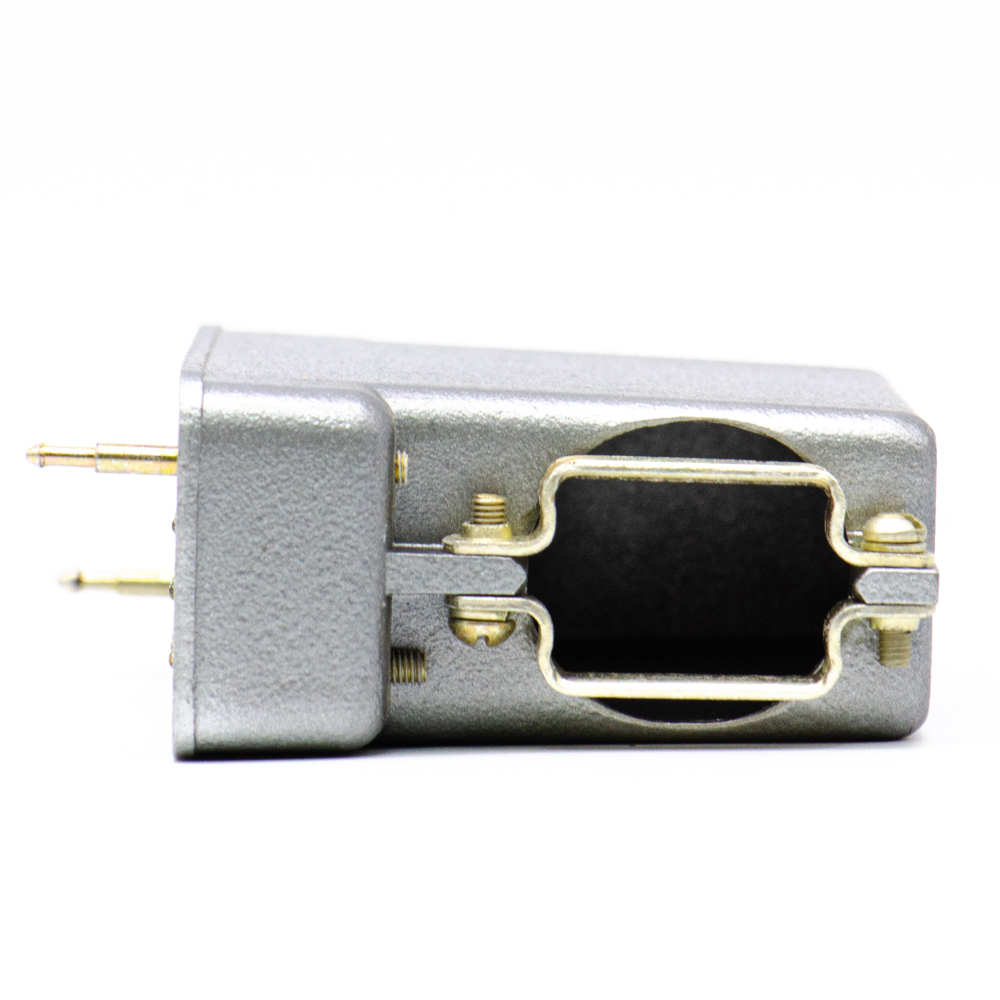

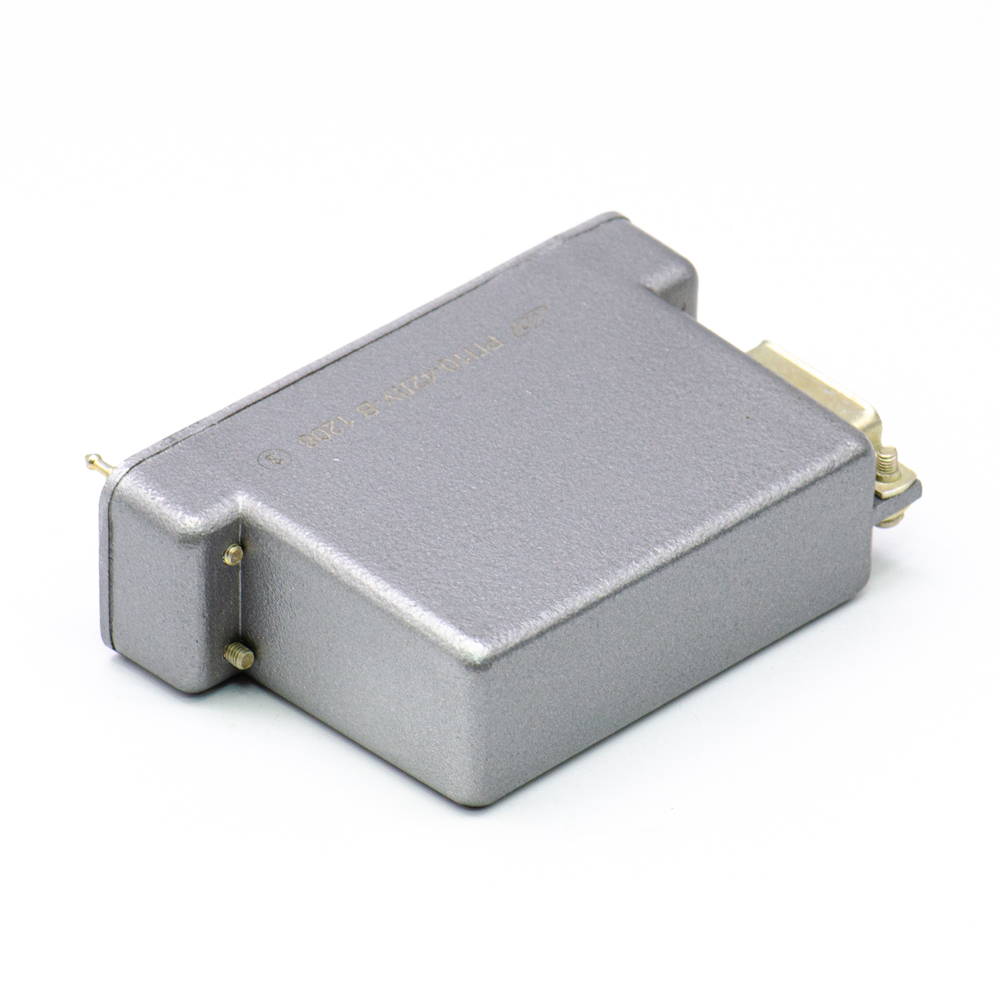

РП10-42ЛУ-В Вилка с ловителем, угловой кожух, карболит, бР0.364.025ТУ (арт. KT-4107)

ОАО «Карачевский завод «Электродеталь»; 1500 V; 15 A; " 1" - ОТК; алюминий; бР0.364.025ТУ
РОССИЯ
Артикул (ID): KT-4107
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2012
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ бР0.364.025ТУ
  • ГОСТ ГОСТ 15150-69
Подробная документация
Аналоги и альтернативы
ID: 513108
На складе 15 шт
  • Цена от
    2 400.00 ₽
    1 920.00 ₽
  • Скидка -20%
  • 1 шт 2 080.00 ₽
    2600 ₽
  • от 10 шт 1 920.00 ₽
    2400 ₽
Количество
Быстрый заказ

РП10-42ЛУ Розетка с ловителем - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения) общего назначения низкочастотный, прямоугольный; 10 - порядковый номер разработки; 42 - количество контактов; Л - наличие ловителя (направляющих штырей); У - наличие корпуса с угловым выходом кабеля (жгута); О - покрытие контактов олово-висмут (без буквы покрытие контактов серебром); В - Климатическое исполнение- всеклиматическое. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов напряжением до 1500 В. Соединители РП10 имеют плавающие контакты. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РП10-42ЛУ-В Вилка с ловителем, угловой кожух, карболит, бР0.364.025ТУ
Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления РОССИЯ
Нормы и требования бР0.364.025ТУ
Дата изготовленияi 2010-2019
Вид приемки i "1"- ОТК
Масса изделия, гр 108,47
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Транслитерация RP10-42LU-V Fork with catcher, corner casing, carbolite, bR0.364.025TU
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция вилка
Фактическая маркировка РП10-42ЛУ-В

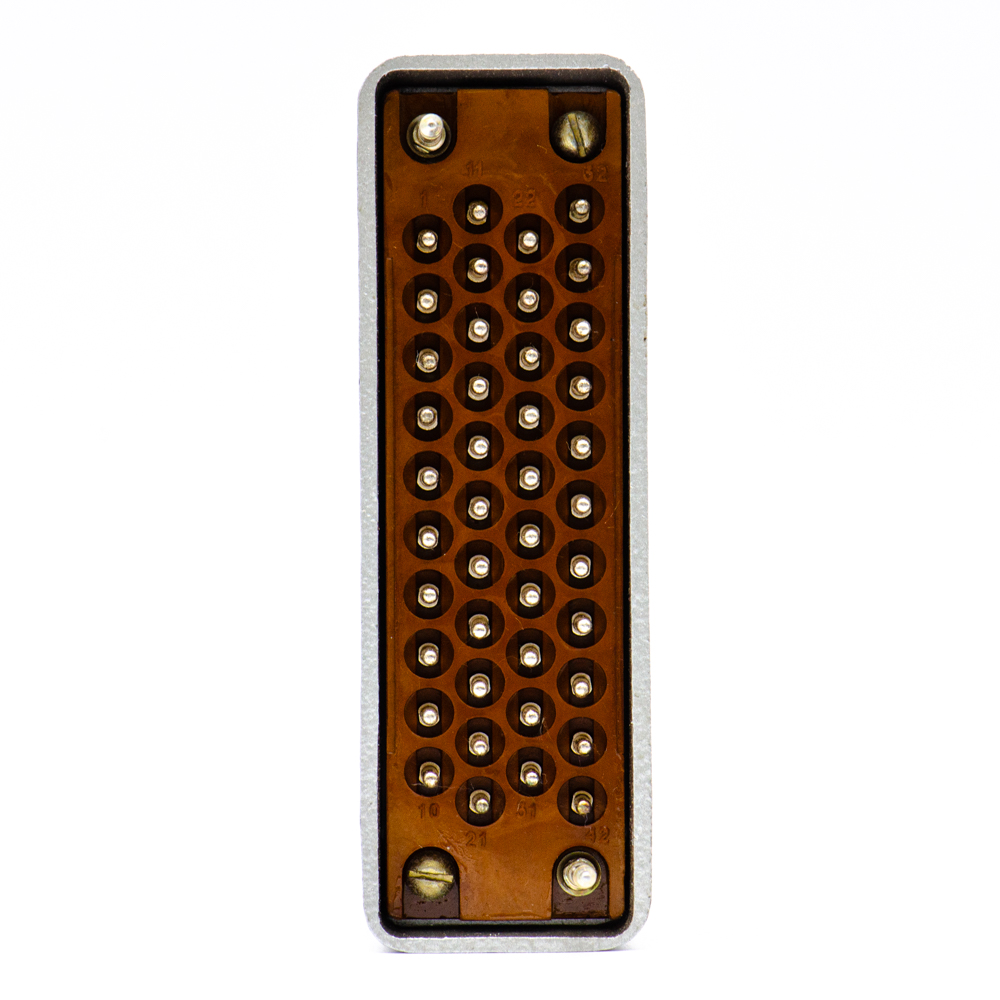

Количество контактов 42
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 4
Наличие замка для фиксации нет замка
Наличие ловителей направляющий штырь
Наличие кожуха угловой
Материал кожуха алюминий
Цвет кожуха серый
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 90 mm
Ширина изолятора 26 mm
Высота изолятора 12,1 mm

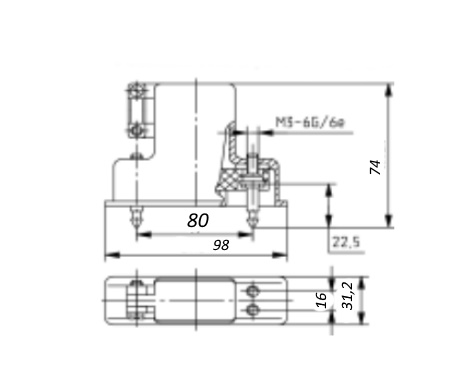

Габаритные размеры L*W*H 98х31,2х74 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 80 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения врубной

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет
РП10-42ЛУ-В Вилка с ловителем, угловой кожух, карболит, бР0.364.025ТУ   (datasheet)

Функциональные аналоги

РП10-42ЛУ-П-О Розетка с ловителем, угловой кожух, пластмасса 1992, фото
Артикул (ID): KP-5894
РП10-42ЛУ-П-О Розетка с ловителем, угловой кожух, пластмасса 1992

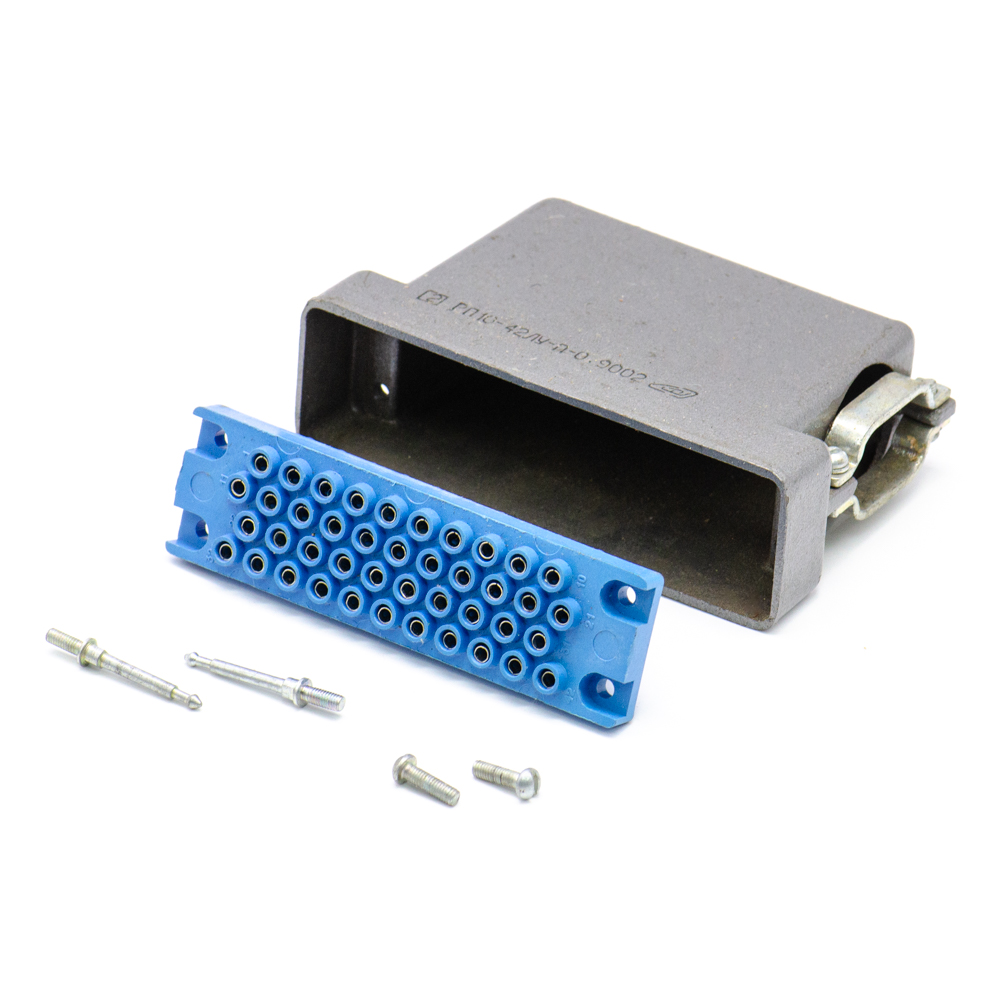

РП10-42ЛУ-П-О Розетка с ловителем, угловой кожух, пластмасса, фото
Артикул (ID): KP-5896
РП10-42ЛУ-П-О Розетка с ловителем, угловой кожух, пластмасса

Возможные аналоги

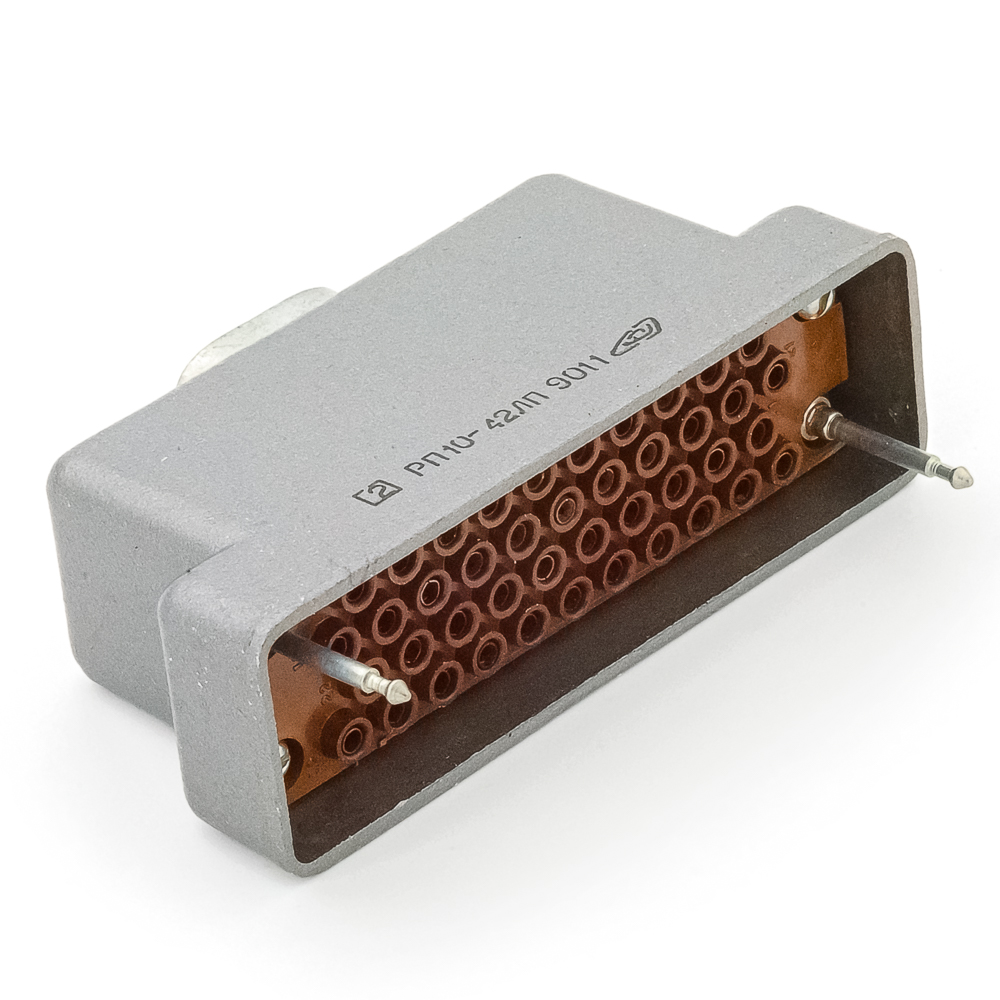

РП10-42ЛП Розетка с ловителем, прямой кожух, карболит,, фото
Артикул (ID): SK-6553
РП10-42ЛП Розетка с ловителем, прямой кожух, карболит,
