П2Т-9 (on)-off-on, 6А 250В Тумблер двухполюсный, АГ0.360.406 ТУ (арт. KT-3602)

6 A; 250 V; (on)-off-on; DP3T; АГ0.360.406 ТУ
СССР
Артикул (ID): KT-3602
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1980
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ АГ0.360.406 ТУ
Подробная документация
Аналоги и альтернативы
ID: 511170
На складе 8 шт
  • Цена от
    Включая НДС
     450 ₽
  • 1 шт. 450 ₽
Количество
Быстрый заказ

Тумблер П2Т-9 - двухполюсный с ручным рычажным приводом. Предназначен для работы в электрических цепях постоянного и переменного тока. Предназначен для работы в радиоэлектронной, приборной и спецаппаратуре. П2Т-9: П2Т – Обозначение серии тумблера. 9 – Типономинал, определяющий конструктивные особенности, электрическую схему и вид ручки, обязательно смотреть эл. схему коммутации, для всех (on)-off-on (алгоритм работы), они разные. Вариант исполнения: Отсутствие букв обозначает УХЛ исполнение. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка Смоленское НПО «ФЕНИКС»
Страна происхождения СССР
ТУ АГ0.360.406 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 32
Дата выпуска 1980
Наличие паспорта - этикетки нет
Транслитерация P2T-9 (on)-off-on, 6A 250V Two-pole toggle switch, AG0.360.406 TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Тумблер ручного управления
Типономинал / Типоконструкция двухполюсный
Наличие фиксации есть
Наличие индикации (цвет) нет
Количество положений 3
Покрытие выводов или контактов Ag (серебро)
Метод монтажа на панель
Электрическая схема контактовi DP3T
Алгоритм работыi (on)-off-on
Фактическая маркировка П2Т-9
Цвет изделия черный
Габаритные размеры L*W*H 35х20х60 mm
Длина корпуса 35 mm
Ширина корпуса 20 mm
Высота корпуса 22 mm
Материал корпуса пластик
Материал ручки(кнопки)-толкателя пластик
Установочные размеры Ø 12,2 mm
Число полюсов двухполюсный
Наличие протектора нет
Степень защиты IPi IP40
Цвет толкателя черный

Технические характеристики

Сопротивление контактов не более 150 mΩ
Номинальное напряжение 250 V
Номинальное напряжение (пост. ток) 36 V
Номинальное напряжение (перемен. ток) 250 V
Максимальная коммутир.мощность 660 W
Электрическая прочность изоляции 1100 V
Усилие или момент переключения 2,5 - 30 N
Сопротивление изоляции не менее 1000 MΩ

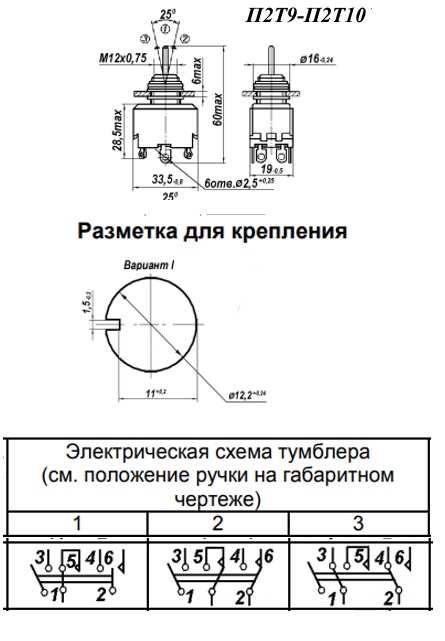

Электрическая схема коммутации полож.1(1-5); полож.2(1-4; 2-6); полож.3(1-3; 2-4)
Номинальный ток 6 A

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Ресурс 5000 циклов
Климатическое исполнениеi УХЛ
Примечание без крепежа
П2Т-9 (on)-off-on, 6А 250В Тумблер двухполюсный, АГ0.360.406 ТУ   (datasheet)
