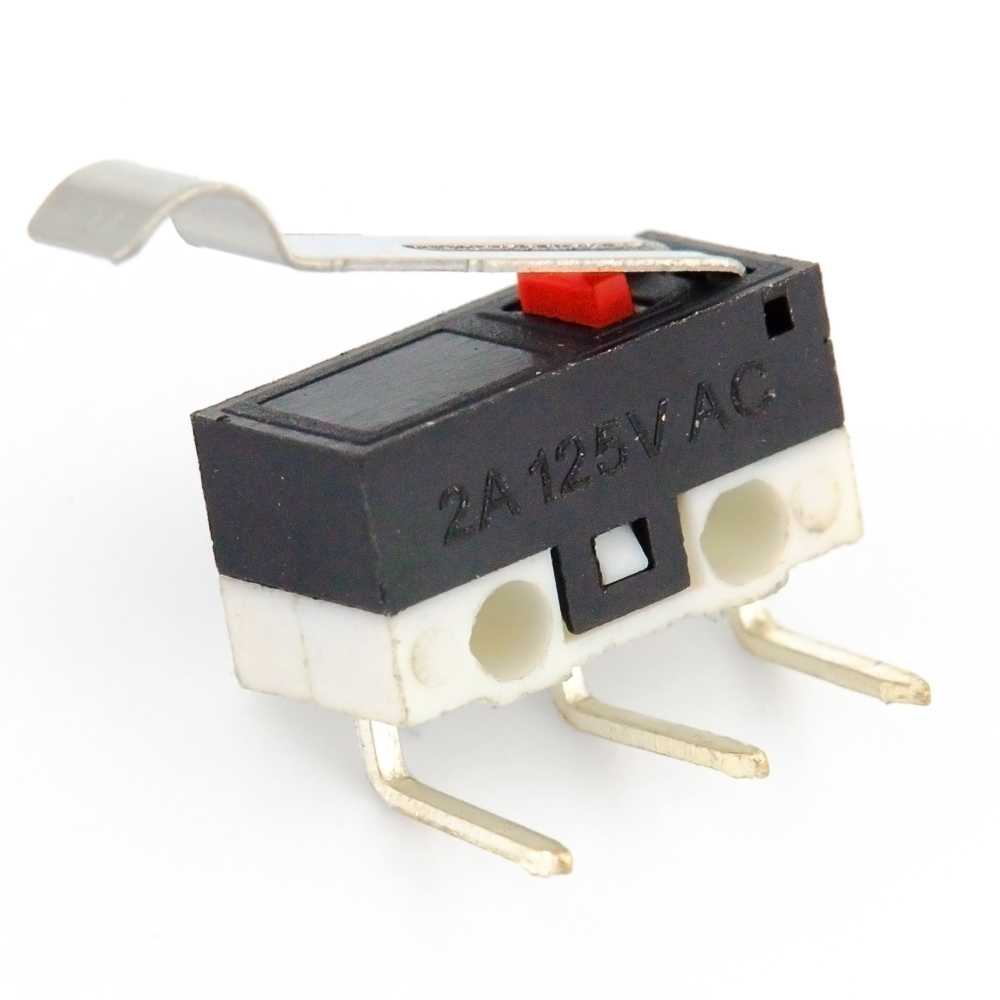

DM1-01D-30 под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель(арт. ZN-8866)

on-(on); RUICHI; планка прямая
КИТАЙ
Артикул (ID): ZN-8866
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
Подробная документация
Аналоги и альтернативы
ID: 255232
На складе 4292 шт
  • Цена от 8.46 ₽
  • 1 шт 9.75 ₽
  • от 10 шт 8.98 ₽
  • от 100 шт 8.46 ₽
Количество
Быстрый заказ

DM1-01D-30 Микропереключатель с рычагом RUICHI, ON-(ON) 1 A, 125 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей. Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки. Вся дополнительная информация находится во вложении на товар, см. pdf -  файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование DM1-01D-30 под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель
Торговая марка RUICHI
Страна происхождения КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 0,65
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка
Кратность упаковки 20000
Состояние упаковки заводская

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя DM
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Усилие срабатывания 0,7 N
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка

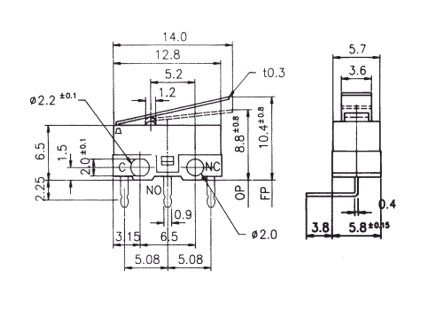

Установочные размеры 6,5 mm расстояние между монтажными отверстиями
Алгоритм работыi on-(on)
Электрическая схема контактов микропереключателей 1 перекл.
Наличие индикации (цвет) нет
Габаритные размеры L*W*H 15,5х9,6х12,6 mm
Высота корпуса 6,5 mm
Длина корпуса 12,8 mm
Ширина корпуса 5,8 mm
Материал корпуса пластик
Вид толкателя планка прямая
Рабочий ход толкателя 1,5 mm
Материал ручки(кнопки)-толкателя металл
Покрытие ручки толкателя (Ni) никель
Цвет толкателя серый
Высота ручки толкателя 4 mm
Вид выводов проволочные
Материал выводов латунь
Покрытие выводов никель (Ni)

Технические характеристики

Номинальный ток 1 A
Номинальное напряжение 125 V
Коммутируемая мощность, max 750 W
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 100 MΩ

Условия эксплуатации

Интервал рабочих температур от -25 до +65°C
Относительная влажность 85% при температуре 35°С
Ресурс 10000 циклов
DM1-01D-30 под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель   (datasheet)
DM1-01D-30 под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель   (сертификат)

Функциональные аналоги

DM1-02D-30G-G под пайку планка 2A 125VAC Микропереключатель, фото
Артикул (ID): ZN-8868
DM1-02D-30G-G под пайку планка 2A 125VAC Микропереключатель
  • 13.41 ₽ 1 шт.
  • 12.36 ₽ от 10 шт.
  • 11.65 ₽ от 100 шт.

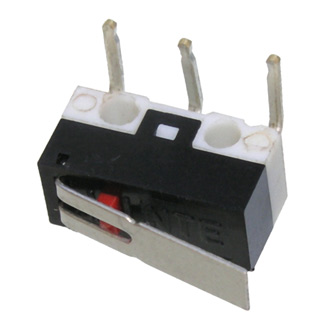

DM1-01D-30 под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель,, фото
Артикул (ID): ZN-8865
DM1-01D-30 под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель,
  • 9.77 ₽ 1 шт.
  • 9 ₽ от 10 шт.
  • 8.48 ₽ от 100 шт.

Возможные аналоги

DM1-02D-30G-G под пайку планка 2A 125VAC Микропереключатель., фото
Артикул (ID): KP-4800
DM1-02D-30G-G под пайку планка 2A 125VAC Микропереключатель.
  • 13 ₽ 1 шт.
  • 12 ₽ от 10 шт.
DM-03P под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель., фото
Артикул (ID): KP-4799
DM-03P под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель.
  • 10 ₽ 1 шт.
  • 9 ₽ от 10 шт.

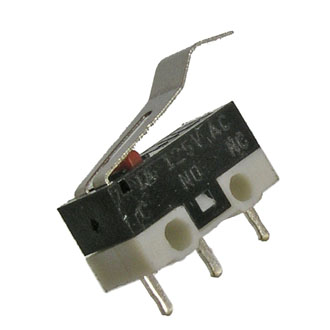

DM3-03P под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель,, фото
Артикул (ID): KP-4791
DM3-03P под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель,
  • 9 ₽ 1 шт.
  • 5 ₽ от 10 шт.

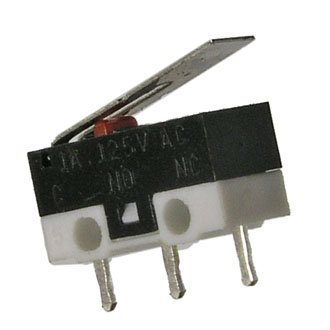

DM1-01P-30 под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель., фото
