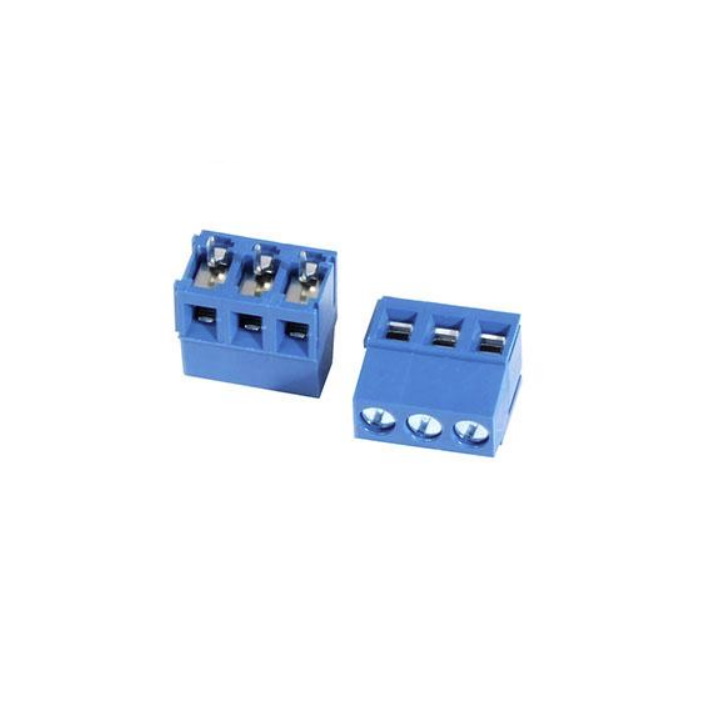

DG500-5.0-03P-12-00A(H) 15A(Ампер) 300V(Вольт) 3 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON(арт. ZU-1424)

розетка угловая; 2,5 mm²; винт; 282836…, BC-500X10…, 39543…, TB003-500-P…; клеммный блок на 3 контакта
КИТАЙ
Артикул (ID): ZU-1424
  • Срок отгрузки со склада не выбирать!! 5-7 дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 483748
На складе 1 шт
  • Цена от 29.81 ₽
  • 1 шт 29.81 ₽
Количество
Быстрый заказ

DG500-5.0-03P-12-00A(H) Клеммник винтовой, на плату. Структура условного обозначения DG500-5.0-03P-12-00A(H): DG500 – Серия, 5.0 - Шаг, мм, 03P - Количество контактов, 1-тип шага: одинарный, 2-цвет(синий), 00A(H)-дополнительные технические параметры. Клеммник с винтовыми зажимами предназначен для соединения печатной платы с проводником сечением до 2,5 mm². Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование DG500-5.0-03P-12-00A(H) 15A(Ампер) 300V(Вольт) 3 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 4
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация DG500-5.0-03P-12-00A(H) 15A(Amp) 300V(Volt) 3 contacts pitch 5.0mm, 1 row of contacts Screw terminal block, on the board, DEGSON
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник винтовой
Серия клеммников DG500
Типоконструкция розетка угловая
Сечение кабеля, мм² 2,5 mm²
Сечение кабеля, AWG 24 - 12
Количество контактов 3 контакта
Количество зажимаемых проводов 3
Способ подключения проводов винтовой
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический винт
Материал изолятора пластик PA66
Цвет изолятора синий
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 5,0 mm

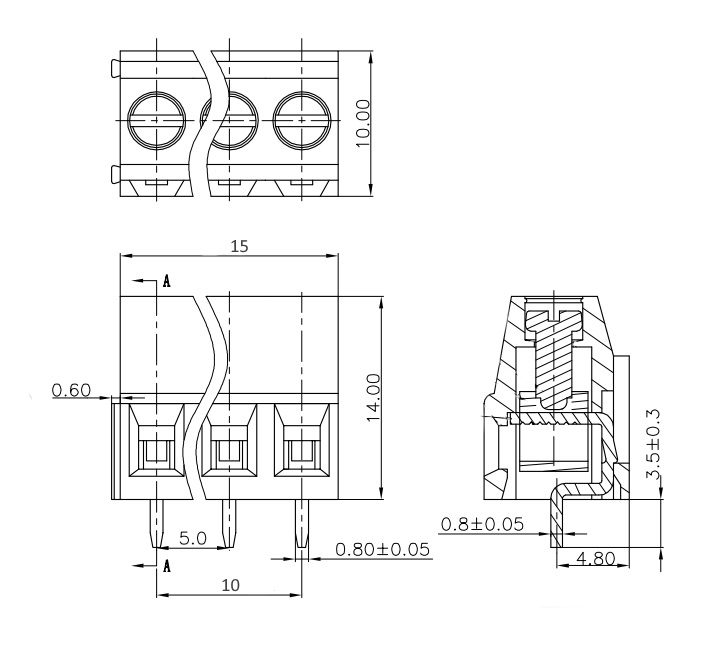

Габаритные размеры L*W*H 15х10х17,5mm
Длина изолятора 15 mm
Ширина изолятора 10 mm
Высота изолятора 14 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии 282836…, BC-500X10…, 39543…, TB003-500-P…
Другие наименования клеммный блок на 3 контакта

Технические характеристики

Номинальный ток 15 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение AC2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C
DG500-5.0-03P-12-00A(H) 15A(Ампер) 300V(Вольт) 3 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON   (datasheet)
