Скидка на  Вентиляторы
-20%

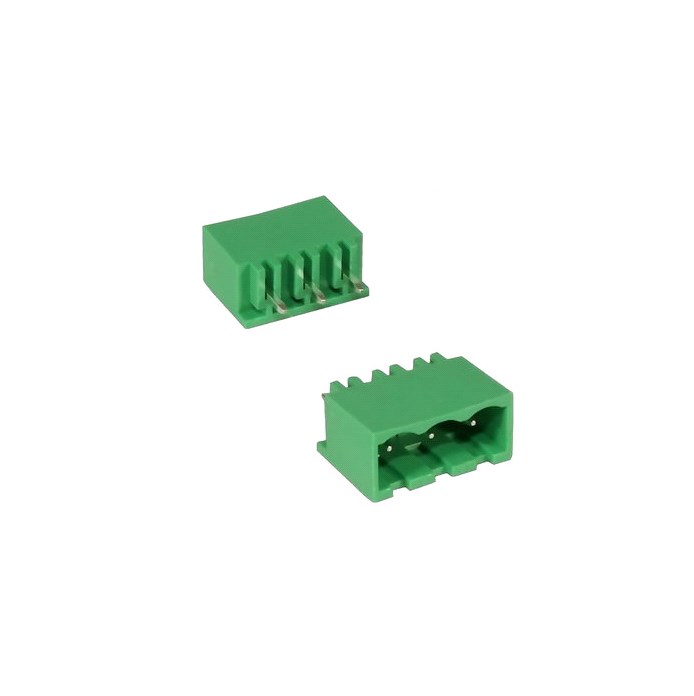

2EDGVC-5.08-03P-14-00S(H) 15A(Ампер) 300V(Вольт) 3 контакта, шаг 5,08mm, 1 ряд контактов Клеммник разъемный на плату, GAOSONG(арт. ZL-8686)

вилка прямая; -; пайка; XY2500V-D-5.08…, OQxx54500000…, 2ERGVC-5.08...; клеммник штепсельный, клеммник 3 контакта вилка, клеммная колодка...
КИТАЙ
Артикул (ID): ZL-8686
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 327140
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

2EDGVC-5.08-03P-14-00S(H) Клеммник разъемный на плату (вилка прямая). Совместимость розетка (гнездо) 03P 2EDGK, 2EDGKE, 2EDGKL, 2EDGKC, 2EDGKA, 2EDGKB, 2EDGKH, 2EDGKD, 2EDGKDF, 2EDGKDA, 2EDGKDB, 2EDGKDH, 2EDGA, 2EDGB с шагом 5,08. Структура условного обозначения 2EDGVC-5.08-03P-14-00S(H): 2EDGVC-серия, 5.08-шаг, мм, 03P-количество контактов, 1-тип шага: одинарный, 4-цвет(зеленый), 00S(H)-дополнительные технические параметры. Клеммник разъемный – это электромонтажное изделие, использующееся для соединения кабелей. Упрощает подключение электротехники и создание разводки, ускоряется выполнение работ.  Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2EDGVC-5.08-03P-14-00S(H) 15A(Ампер) 300V(Вольт) 3 контакта, шаг 5,08mm, 1 ряд контактов Клеммник разъемный на плату, GAOSONG
Торговая марка GAOSONG
Страна изготовления КИТАЙ
Масса изделия, гр 3
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация 2EDGVC-5.08-03P-14-00S(H) 15A(Amp) 300V(Volt) 3 contacts, pitch 5.08mm, 1 row of contacts Terminal block plug-in to the board, GAOSONG
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник разрывной
Серия клеммников 2EDGVC
Типоконструкция вилка прямая
Количество контактов 3 контакта
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический пайка
Метод сочленения врубной
Материал изолятора пластик PA66
Цвет изолятора зелёный
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 5,08 mm

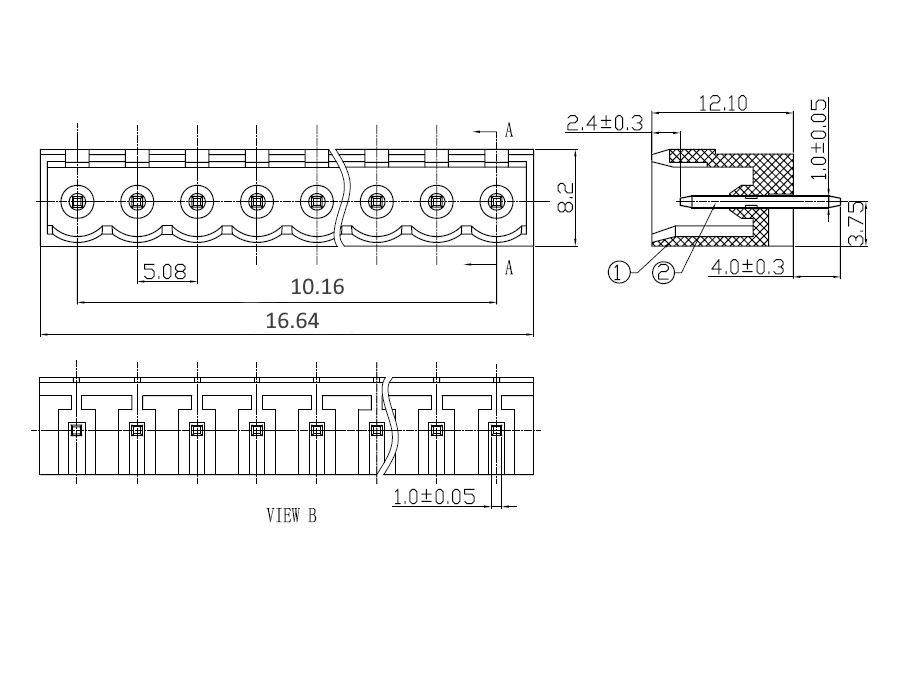

Габаритные размеры L*W*H 16,64x8,2х16,10 mm
Длина изолятора 16,64 mm
Ширина изолятора 8,2 mm
Высота изолятора 12,1 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии XY2500V-D-5.08…, OQxx54500000…, 2ERGVC-5.08...
Другие наименования клеммник штепсельный, клеммник 3 контакта вилка, клеммная колодка...

Технические характеристики

Номинальный ток 15 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение AC2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C
2EDGVC-5.08-03P-14-00S(H) 15A(Ампер) 300V(Вольт) 3 контакта, шаг 5,08mm, 1 ряд контактов Клеммник разъемный на плату, GAOSONG   (datasheet)

Полные аналоги

2EDGVC-5.08-03 RUICHI, фото
2EDGVC-5.08-03 RUICHI
2EGTVC-5.08-03P-14-00A(H) GOLTEN, фото
2EGTVC-5.08-03P-14-00A(H) GOLTEN
2EDGVC-5.08-03P-14-00S(H) GAOSONG, фото
2EDGVC-5.08-03P-14-00S(H) GAOSONG

Функциональные аналоги

796636-3 TE CONNECTIVITY, фото
796636-3 TE CONNECTIVITY
XY2500V-D(5.08)-3PIN XINYA, фото
XY2500V-D(5.08)-3PIN XINYA
OQ0354500000G Amphenol Anytek, фото
OQ0354500000G Amphenol Anytek
0395316003 Molex, фото
0395316003 Molex

Возможные аналоги

EBPA-03-D-C ADAM TECH, фото
EBPA-03-D-C ADAM TECH
MSTBVA 2,5/ 3-G-5,08 1755736 PHOENIX CONTACT, фото
MSTBVA 2,5/ 3-G-5,08 1755736 PHOENIX CONTACT
TBG-5-PW-3P/GN NINIGI, фото
TBG-5-PW-3P/GN NINIGI
OSTOQ035450 On Shore Technology Inc., фото
OSTOQ035450 On Shore Technology Inc.
