15EDGKA-3.81-09P-14-00A(H) 7A(Ампер) 250V(Вольт) 9 контактов, шаг 3,81mm, 1 ряд контактов Клеммник разъемный винтовой, на кабель, DEGSON(арт. TP-9564)

розетка угловая; 0,5 - 1,5 mm²; винт; MCVR 1,5/…-ST-3,81, MC520-381…, EC381R…, EB5A…; клеммник штепсельный, клеммник 9 контактов гнездо, клеммная колодка...
КИТАЙ
Артикул (ID): TP-9564
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 406990
На складе 5 шт
  • Цена от 109 ₽
  • 1 шт 109 ₽
Количество
Быстрый заказ

15EDGKA-3.81-09P-14-100A(H) Клеммник разъемный винтовой, на кабель (розетка угловая). Cовместимость: вилки 09P 15EDGRC; 15EDGRC-LD; 15EDGVC; 15EDGLC; 15EDGRT; 15EDGVT; 15EDGRH; 15EDGVH; 15EDGKR с шагом 3.81. Структура условного обозначения 15EDGKA-3.81-09P-14-100A(H): 15EDGKA-серия, 3.81-шаг, мм, 09P-количество контактов, 1-тип шага: одинарный, 4-цвет(зеленый), 00A(H)-дополнительные технические параметры. Клеммник разъемный – это электромонтажное изделие, используемое для соединения кабелей. Упрощает подключение электротехники и создание разводки, ускоряется выполнение работ.  Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 15EDGKA-3.81-09P-14-00A(H) 7A(Ампер) 250V(Вольт) 9 контактов, шаг 3,81mm, 1 ряд контактов Клеммник разъемный винтовой, на кабель, DEGSON
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 8
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация 15EDGKA-3.81-09P-14-00A(H) 7A(Amp) 250V(Volt) 9 contacts, 3.81mm Screw terminal block, detachable, for cable, DEGSON
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник разрывной
Серия клеммников 15EDGKA
Типоконструкция розетка угловая
Сечение кабеля, мм² 0,5 - 1,5 mm²
Сечение кабеля, AWG 28 - 16
Количество контактов 9 контактов
Количество зажимаемых проводов 9
Способ подключения проводов винтовой
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический на кабель
Метод монтажа электрический винт
Метод сочленения врубной
Материал изолятора пластик PA66
Цвет изолятора зелёный
Материал контактов Cu+Ni (медь+никель)
Покрытие контактов фосфористая бронза
Количество рядов контактов 1
Шаг контактов в ряду 3,81 mm

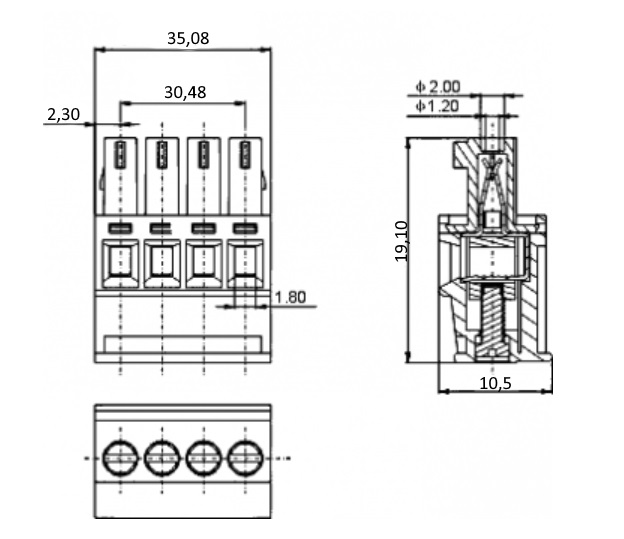

Габаритные размеры L*W*H 35,08х10,5х19,1 mm
Длина изолятора 35,08 mm
Ширина изолятора 10,5 mm
Высота изолятора 19,1 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии MCVR 1,5/…-ST-3,81, MC520-381…, EC381R…, EB5A…
Другие наименования клеммник штепсельный, клеммник 9 контактов гнездо, клеммная колодка...

Технические характеристики

Номинальный ток 7 A
Номинальное напряжение 250 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение AC2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C
15EDGKA-3.81-09P-14-00A(H) 7A(Ампер) 250V(Вольт) 9 контактов, шаг 3,81mm, 1 ряд контактов Клеммник разъемный винтовой, на кабель, DEGSON   (datasheet)
