АЛ107Б Светодиод инфракрасный Ø 2,4mm 2V(Вольт) 9mW(Милливатт) 100mA(Миллиампер) 9mCd(Милликандел) 120градусов, ФЫ0.336.015 ТУ.(арт. SN-7654)

инфракрасный; круглая; 953 nm; 3Л107...; излучающий диод ИК диапазона, ИК диод, IRED…
СССР
Артикул (ID): SN-7654
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования ФЫ0.336.015 ТУ
Подробная документация
Аналоги и альтернативы
ID: 238325
На складе 1853 шт
  • Цена от 37 ₽
  • 1 шт 45 ₽
  • от 5 шт 41 ₽
  • от 50 шт 37 ₽
Количество
Быстрый заказ

Светодиод АЛ107Б инфракрасного цвета излучения арсенид-галлиевый, мезаэпитаксиальный. Структура условного обозначения: А – буква, обозначающая исходный материал, из которого изготовлен диод и его категорию качества (А - арсенид-галлиевый); Л - буква, определяющая группу или подкласс диодов (Л - излучающие оптоэлектронные приборы); 1 - цифра, обозначающая функциональное назначение (где 1 - излучающие диоды инфракрасного излучения); 07 - порядковый номер разработки прибора; Б - буква, определяющая классификацию диодов инфракрасного излучения по параметрам, изготовленных по единой технологии. Маркируются: АЛ107А - одной точкой; АЛ107Б - двумя точками. Применяется в различных датчиках автоматических систем, системах дистанционного управления и передачи сигнала (атмосферные и оптоволоконные линии), фотонных линиях связи. Важными характеристиками для этих приборов являются быстродействие и мощность излучения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование АЛ107Б Светодиод инфракрасный Ø 2,4mm 2V(Вольт) 9mW(Милливатт) 100mA(Миллиампер) 9mCd(Милликандел) 120градусов, ФЫ0.336.015 ТУ.
Торговая марка ОАО НИИПП, г.Томск
Страна изготовления СССР
Нормы и требования ФЫ0.336.015 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 0,14
Дата изготовленияi 1976-1991
Наличие паспорта - этикетки нет
Транслитерация AL107B Infrared LED Ø 2.4mm 2V(Volt) 9mW(Milliwatt) 100mA(Milliampere) 120 degrees, ФЫ0.336.015 TU
Вид упаковки картонная коробка (100шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа индикация и светодиоды
Функциональный тип светодиод
Серия светодиода АЛ107
Тип светодиода инфракрасный
Типоразмер корпуса КДИ-7
Исполнение светодиода ИК светодиод
Размер линзы Ø 2,4 mm
Форма линзы круглая
Тип поверхности линзы выпуклая
Цвет линзы прозрачный
Количество выводов 2
Длина выводов 12,5 mm
Шаг выводов 1,25 mm

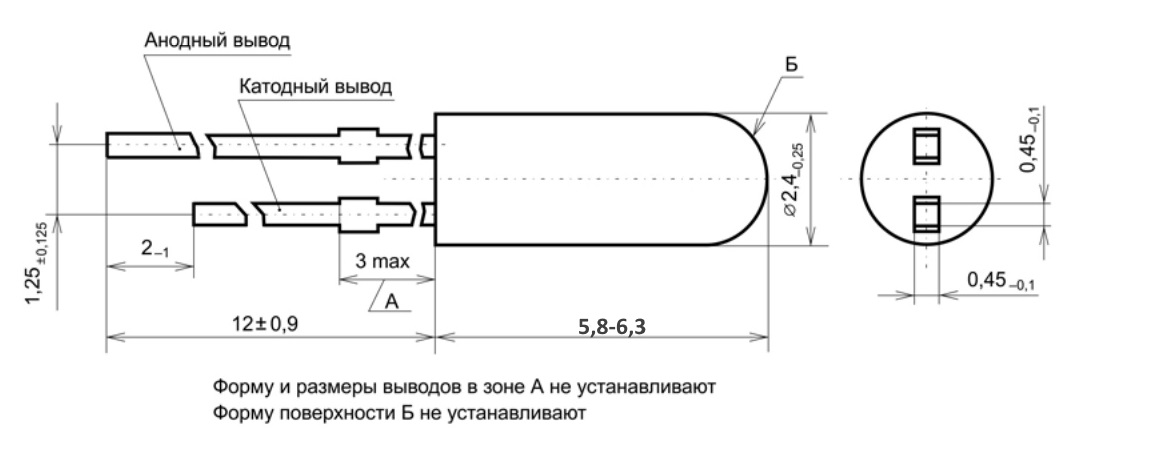

Габаритные размеры L*W*H 18х2,4 mm
Высота корпуса 5,8 mm
Диаметр корпуса 2,4 mm
Материал корпуса пластмасса
Метод монтажа механический в плату
Метод монтажа электрический пайка
Схема включения стандартная
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии 3Л107...
Другие наименования излучающий диод ИК диапазона, ИК диод, IRED…

Технические характеристики

Номинальное напряжение 1,8 V
Номинальный ток 100 mA
Минимальная сила света Iv мин 9 mCd
Минимальная мощность излучения 9 mW
Угол свечения, градусов 120°
Длина волны 953 nm
Схема включения стандартная
Максимальное обратное напряжение 2 V

Условия эксплуатации

Климатическое исполнениеi УХЛ2
Интервал рабочих температур от -60 до +70°C
Минимальная наработка 15 000 час.
Минимальный срок сохраняемости, лет 10
АЛ107Б Светодиод инфракрасный Ø 2,4mm 2V(Вольт) 9mW(Милливатт) 100mA(Миллиампер) 9mCd(Милликандел) 120градусов, ФЫ0.336.015 ТУ.   (datasheet)

Полные аналоги

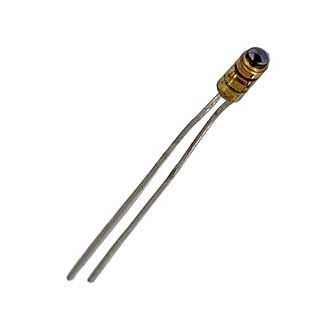

3Л107Б Светодиод инфракрасный Ø 2,4mm 2V(Вольт) 9mW(Милливатт) 100mA(Миллиампер) 9mCd(Милликандел) 120градусов, ФЫ0.336.005ТУ, фото
Артикул (ID): TP-4380
3Л107Б Светодиод инфракрасный Ø 2,4mm 2V(Вольт) 9mW(Милливатт) 100mA(Миллиампер) 9mCd(Милликандел) 120градусов, ФЫ0.336.005ТУ
  • 1296 ₽ 1 шт.

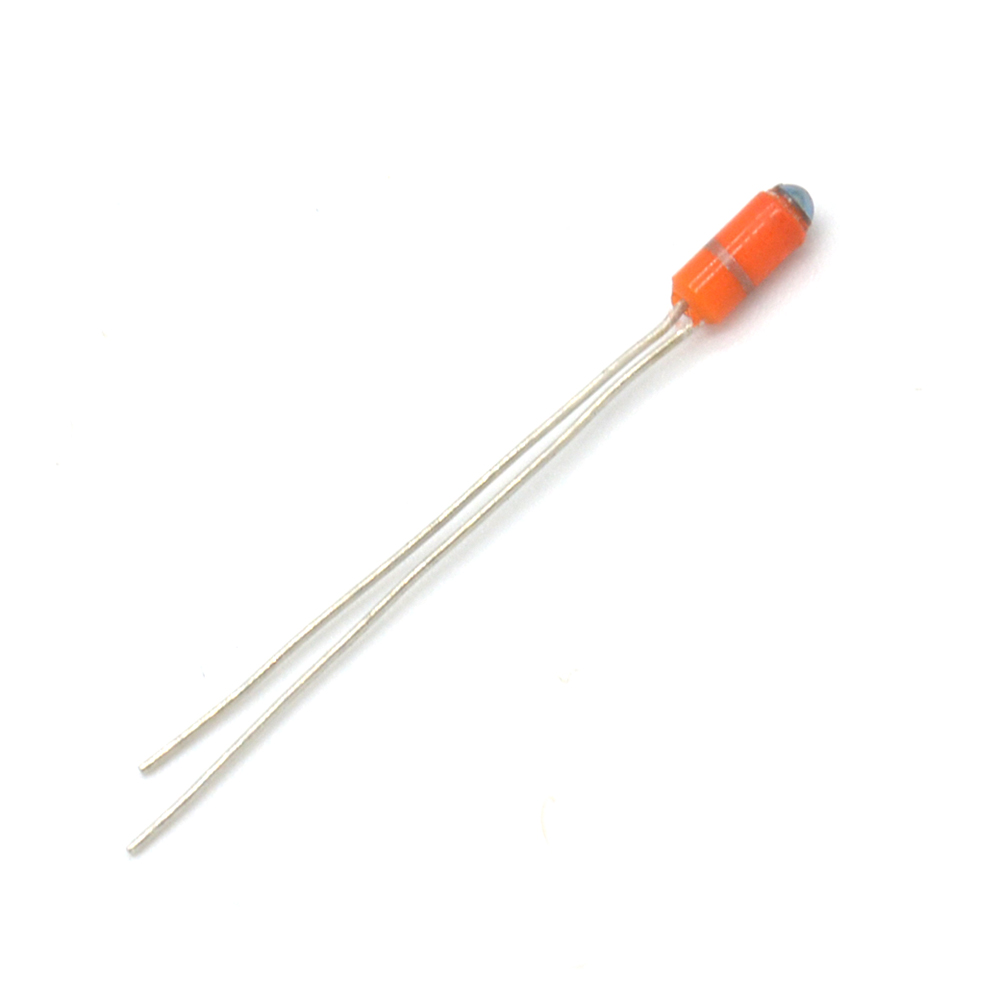

АЛ107Б Светодиод инфракрасный Ø 2,4mm 1,8V(Вольт) 9mW(Милливатт) 100mA(Миллиампер) 9mCd(Милликандел) 120градусов, ФЫ3.368.004-02, фото
