2С515А Стабилитрон, металл. (арт. KT-1653)

СССР
Артикул (ID): KT-1653
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ СМ3.362.819ТУ
Подробная документация
ID: 505775
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Стабилитроны 2С515А кремниевые, планарные, средней мощности. Предназначены для стабилизации номинального напряжения 15 В в диапазоне токов стабилизации 1...53 мА. Используются для работы в электронной аппаратуре специального назначения. Выпускаются в металлостеклянном корпусе с гибкими разнонаправленными выводами. Расшифровка маркировки 2С515А: 2 - кремниевый стабилитрон категории качества «ВП», «ОСМ», «ОС»; С - стабилизаторы напряжения (стабилитроны, стабисторы, ограничители напряжения); 5-стабилитроны или стабисторы мощностью от 0,3 до 5 Вт и номинальным напряжением стабилизации от 10 до 100 В; 15 - цифра, указывающая на номинальное напряжение стабилизации - 15 В; А - буквы от А до Я определяют последовательность разработки стабилитрона. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка НПП НЗПП с ОКБ (Новосибирск)
Страна происхождения СССР
ТУ СМ3.362.819ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 1
Дата выпуска 1990
Наличие паспорта - этикетки нет
Транслитерация 2s515a-stabilitron,-metall.
Вид упаковки самоупаковка
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Полупроводниковый диод
Функциональный тип стабилитрон средней мощности
Фактическая маркировка 2С515А

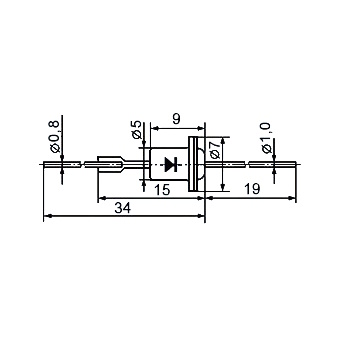

Типоразмер корпуса отечественный КД8
Тип вывода гибкий
Материал корпуса металл
Метод монтажа THT (выводной)
Рабочее положение любое
Габаритные размеры L*W*H 53х7х7 mm
Материал выводов, контактов латунь
Покрытие выводов или контактов лужение

Технические характеристики

Макс. мощность рассеивания 1 W
Минимальное напряжение стабилизации 13,5 V
Номинальное напряжение стабилизации 15 V
Максимальное напряжение стабилизации 16,5 V
Постоянное прямое напряжение 1 V
Температурный коэффициент напряжения стабилизации, аUст. 0,1 %/°C
Минимальный ток стабилизации 1 mA
Максимально допустимый ток стабилизации 53 mA
Напряжение стабилизации, от ... до 13,5.....16,5 V
Дифференциальное сопротивление, не более 25 Ω

Условия эксплуатации

Минимальная наработка 80000 час.
Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ
2С515А Стабилитрон, металл.   (datasheet)
